Electric Skate v2.0: Smartphone controlado (8 / 13 paso)

Paso 8: Construir la electrónica

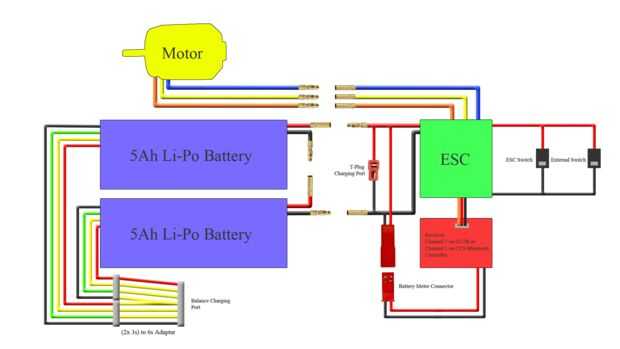

La electrónica para este patín se reunieron según el diagrama de arriba.

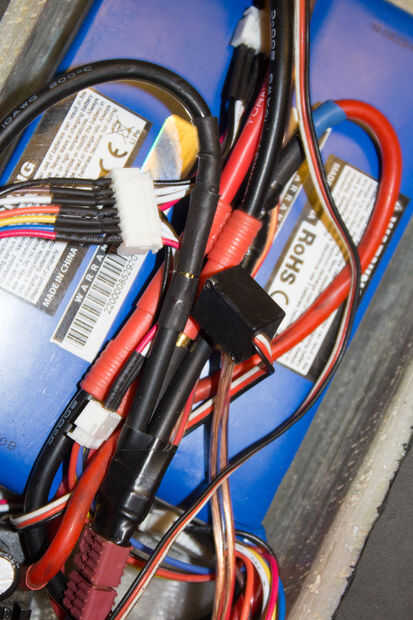

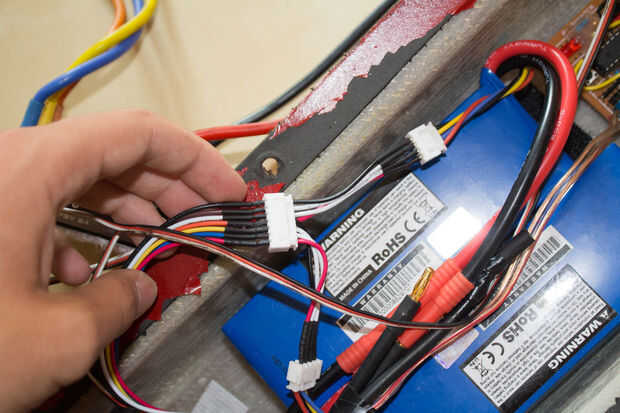

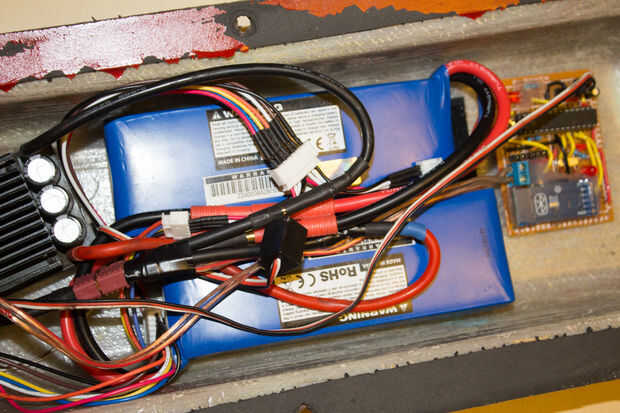

Las baterías fueron conectadas en serie (positivo a negativo) para producir el 6s o 22,2 voltios necesarios para la ESC. El ESC también fue conectado en paralelo a un enchufe, que se encuentra fuera de la caja y se utiliza para cargar la batería. En teoría, puede cargar las baterías usando sólo el enchufe, pero las células de la batería de descarga a diferentes velocidades, usé un convertidor de 3s a 6s para conectar los conectores de balance en serie así. El 6s cable de equilibrio también se encuentra fuera de la caja, y es accesible por la apertura de una tapa de plástico.

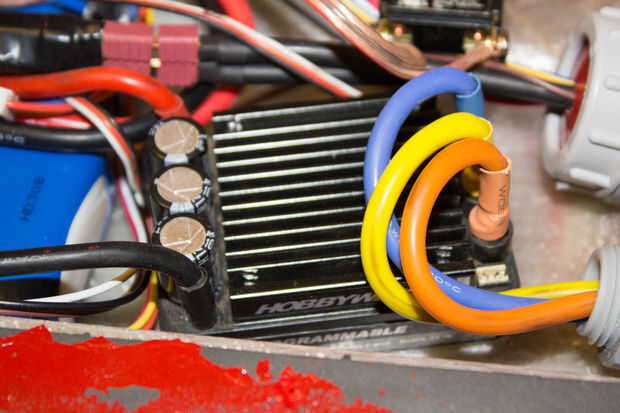

También quité el ventilador de la ESC porque no era necesario; Esto redujo significativamente la altura necesaria para el recinto.

Las baterías, el ESC y el motor se enganchan para arriba usando conectores banana de 4mm y cable de calibre 10. Vas a tener que soldar los conectores banana a las piezas apropiadas del alambre para hacer este circuito. Asegúrese de aislar los jacks banana con la tubería del encogimiento del calor!

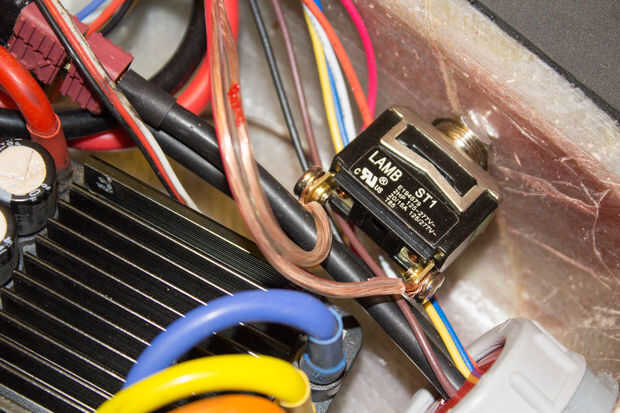

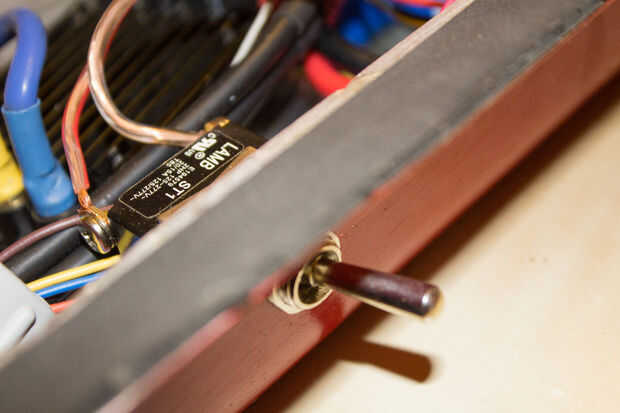

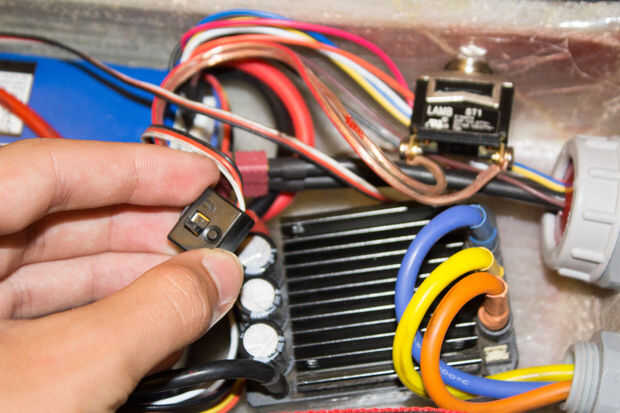

Para dar vuelta a la ESC encendido sin tener que sacar el caso, decidí desmontar el interruptor ESC y elctronico para arriba en paralelo con un interruptor más grande, que se encuentra en el lado de la caja. Si necesitaba para apagar la Junta en caso de emergencia, pude a patear el interruptor con mi pie para apagar el tablero.

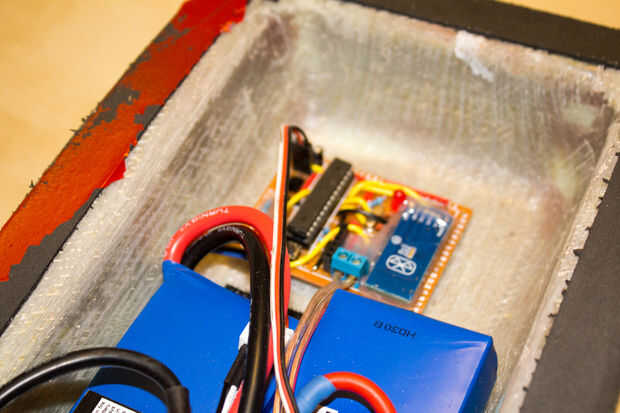

Para el receptor, usted puede cualquier uso el GT2B 2,4 Ghz receptor conectándolo a la ESC a través de canal 2, o utilizar el controlador de Bluetooth de patín que se explica en el siguiente paso.
