Paso 5: Hacer el Panel del LED - método CNC
Después de tirar mi miserable intento de hacer un apuesto panel LED del tablero artesanal, me dirigí a la CNC que me dé el patrón de corte limpio que quería.
Crear la obra de arte

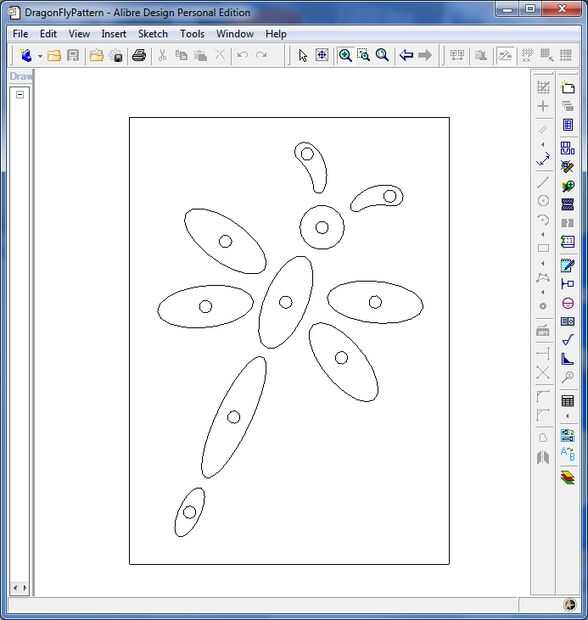

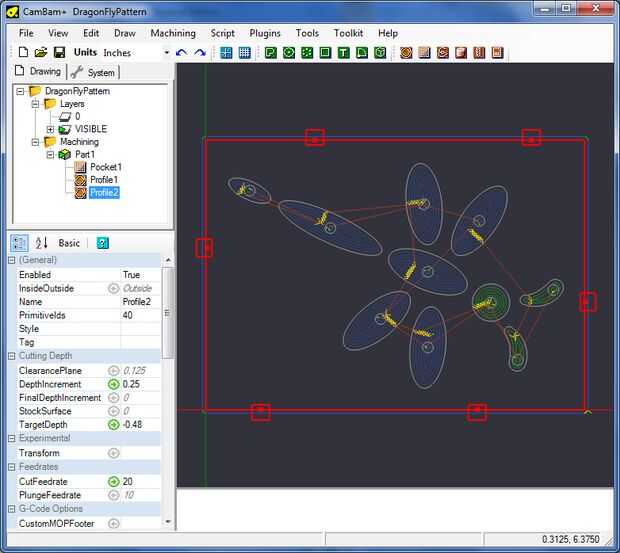

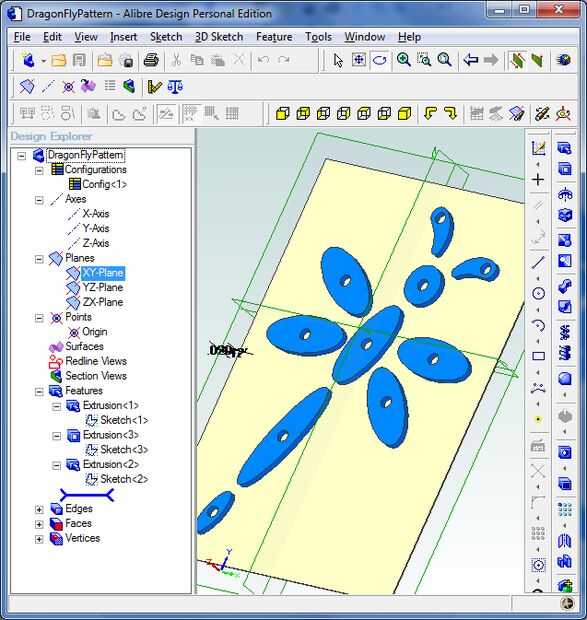

El primer paso es crear la obra de arte. Utiliza Alibre CAD para crear la flor y las fotos de libélula. Una vez que el modelo 3D, un dibujo del modelo 2D se genera automáticamente por el programa de CAD. Este dibujo 2 D entonces se exporta como un archivo DXF. El fichero DXF luego es importado en una versión de prueba de CamBam y convertido en código de g. El G-code es interpretado por Mach-3 software de controlador de la máquina que conduce el router para cortar los bolsillos que hemos diseñado en el panel en blanco.

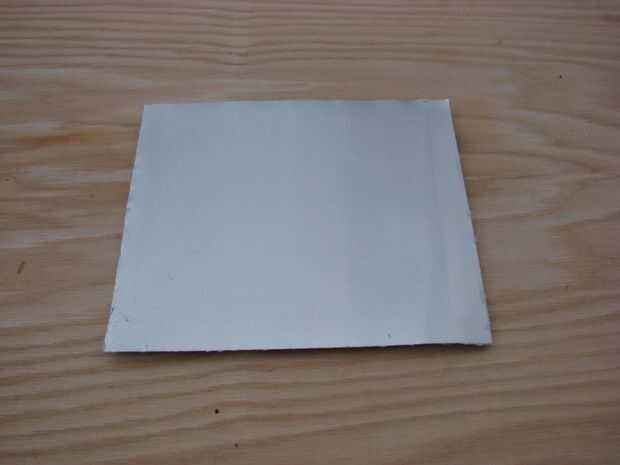

El panel de LED "metálico" en blanco
Comienza por cortar primero un panel de madera contrachapada de 1/2" a aproximadamente 10" x 10". El panel tiene que ser un poco más grande que las dimensiones de recorte final como usted necesita espacio para fijar el panel a la cama de router CNC. Para crear un aspecto metálico cepillado, el tapajuntas de aluminio se lamina a un lado del panel de madera contrachapada de 1/2". Asegúrese que la superficie del panel de madera contrachapada es limpio y liso. Un lijado ligero puede ser necesario, pero asegúrese de quitar todo el polvo con un paño de la tachuela. Asegúrese de que el lado del panel de aluminio que se pegue a la madera también está absolutamente limpio. Si hay cualquier pedazos de suciedad o de las astillas de madera entre las dos partes cuando les pegan, el defecto será claramente visible.

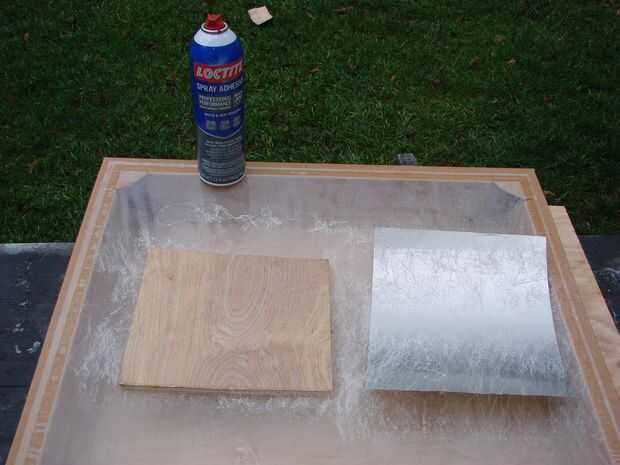

Adhesivo en aerosol en la madera contrachapada y en la curva interior del tapajuntas de aluminio. Espere aproximadamente un minuto para el pegamento de aerosol "virar" y luego coloque cuidadosamente el parpadeo en el panel de pluywood. Comience en un extremo y avanzar lentamente hacia el otro extremo. Quiere evitar "burbujas" en la superficie final. Luego recortar cualquier exceso intermitente utilizando tijeras. Aplique presión moderada todo el panel para asegurarse de que correctamente se adhiere todo.
El Panel de la máquina

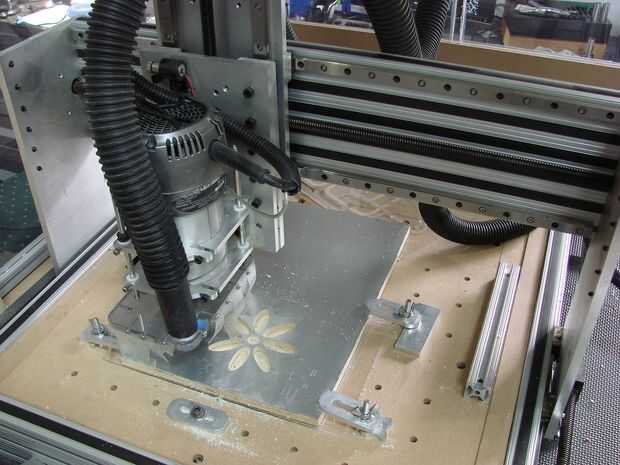

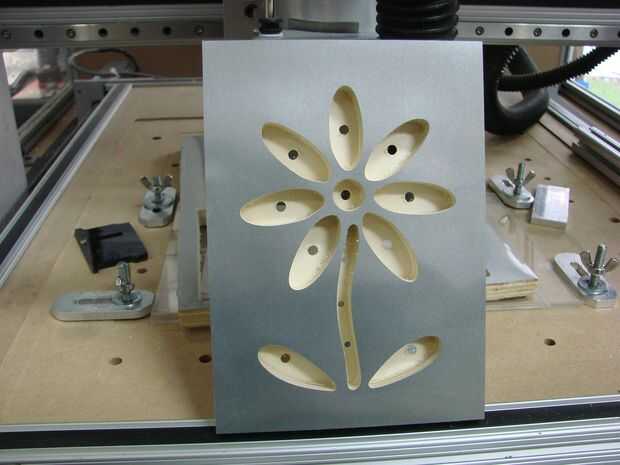

Dejar el panel de configuración para 1/2 hora o tan antes del mecanizado. Cargar el espacio en blanco en el ranurador del CNC, fijarlo con la abrazadera y cargar el código de g en Mach-3. El programa dura unos 20 minutos para correr en la flor y unos 16 minutos en la libélula.
