Paso 1: El diseño y esquemas de
Cómo funciona:
En el corazón de la planta Whisperer es un propulsor de la paralaje. Es uno de los microcontroladores solos ahi que es lo suficientemente potente para manejar texto a voz en tiempo real. Sobre la puesta en marcha, el propulsor inicializa el ADC externo (puesto que no tiene ADC de su propio) y el amplificador de audio. Después de un breve período de tiempo, el ADC es sondeo de información nivel luz y suelo. Dependiendo de los resultados, una frase al azar es seleccionada de una lista y habla a cualquier persona que pudiera oírlo. Sin embargo, no se habla si es oscuro - esta planta podría ser necesitada, pero te no despierta cuando estás durmiendo! Cuando la hélice ha hablado su mensaje, envía una señal al temporizador para reiniciar su ciclo de temporización.
Para conservar tanta energía como sea posible, un LTC6991 "Timerblox" oscilador de baja frecuencia se utiliza para encender y apagar todo el circuito. Se establece por un período de aproximadamente dos horas, aunque es capaz del tiempo intervalos de hasta 9 horas! Así, cada dos horas la salida del temporizador pasa alta, que enciende un interruptor de carga. Esto activa el resto del circuito. Cuando acaba el temporizador está funcionando, el hombre que susurraba a planta dibuja sólo 75uA (sí - microamperios!) El temporizador permite el resto del circuito para alojarse de hasta una hora, aunque es generalmente sólo unos segundos.
La sonda de humedad es bastante recta hacia adelante. Un voltaje es empujado a través del suelo, resultando en una pequeña corriente. Que corriente es amplificada y convertida a un voltaje de un transistor. El voltaje producido será en algún lugar entre 0V y 3V, dependiendo de la conductividad del suelo. Que la tensión se mide por un Microchip MCP3202 ADC, que luego retransmite el valor a la hélice.
Un pequeño 0. 25W amplificador se incluye para conducir el altavoz. Se activa por el propulsor cuando sea necesario.
Se utiliza un solo LED para el estado; se enciende el mando de la hélice.
Hay un solo interruptor, que se utiliza para activar manualmente el Whisperer de la planta. Cuando usted presiona el botón, anula el temporizador interno del temporizador y permite el resto del circuito para encender y hacer su cosa.
Se utilizan dos pilas AAA para la energía. Con una capacidad de 1250mAh, el Whisperer de la planta debe tener suficiente jugo para meses.

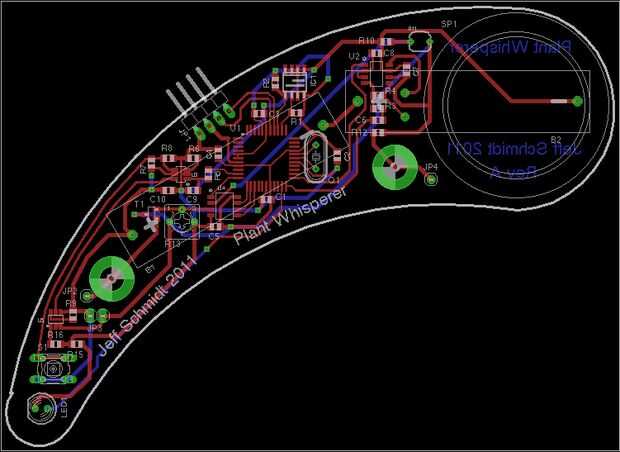

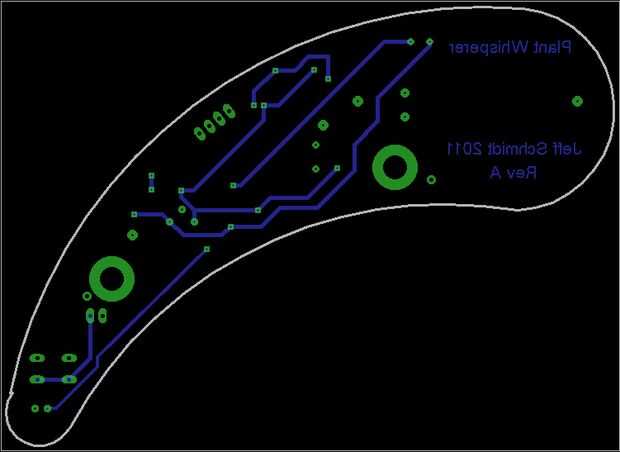

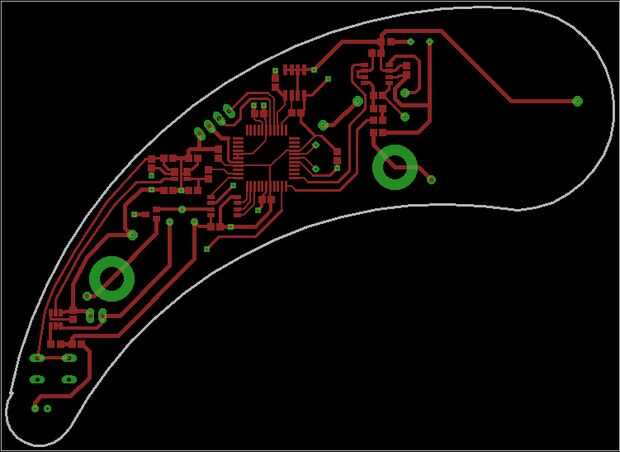

El diseño de
Mi diseño original era cuadrado y aburrido. Espero que como el tipo de paisley swoosh surgió. El Whisperer de la planta está diseñada para fijar directamente en el frente de una pequeña maceta, con las sondas de humedad permanentemente montadas en el lado de la jardinera. Algo no hacerlo de esta manera, dos puntos de conexión pequeño son ofrecidos para conectar un conjunto de puntas de prueba con el alambre.
