El USB de alto potencia led lámpara (3 / 7 paso)

Paso 3: Caculation y añadir resistencia.

/ * Definiciones de estilos * / tabla. MsoNormalTable {mso-estilo-name: "Tabla Normal"; mso-tstyle-rowband-tamaño: 0; mso-tstyle-colband-tamaño: 0; mso-estilo-noshow:yes; mso-estilo-prioridad: 99; mso-estilo-qformat:yes; mso-estilo-parent: ""; mso-padding-alt: 0 cm 5.4pt 0 cm 5.4pt; mso-para-margen-top: 0 cm; mso-para-margen-derecha: 0 cm; mso-para-margen-abajo: 10.0pt; mso-para-margen-izquierdo: 0 cm; línea-altura: 115%; mso-paginación: viuda-huérfano; fuente-tamaño: 11.0pt; font-family: "Calibri", "sans-serif"; mso-ascii-font-familia: Calibri; mso-ascii-theme-font: minor-latin; mso-fareast-font-family: "Times New Roman"; mso-fareast-theme-font: minor-lejano Oriente; mso-hansi-fuente-familia: Calibri; mso-hansi-theme-font: minor-latin;} Cálculo de la estimación:

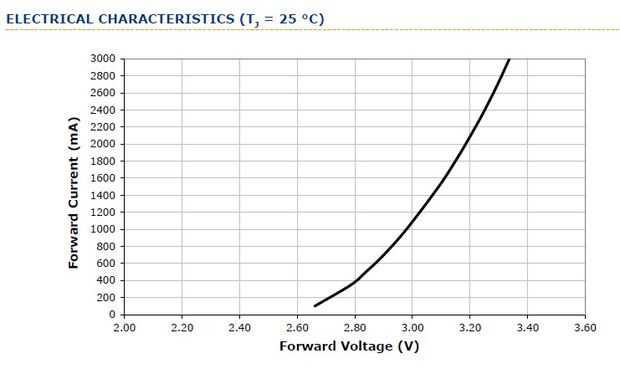

Nuestro led a trabajar con tensión directa sobre 3.1 V y 1,8 actual, tenemos que mantener el voltaje del USB del ordenador en 4.75 entonces necesitamos un resistor para consumir 4.75-3.1 = 1,65 V y el valor es 1.8/1.65=1.1ohm.

En este caso, resistir a la total del cable USB cable, varillas (en la posición más larga), alambres (de barras para el led) es de 3 ohm y el trabajo de la lámpara muy bien.

Cuando acortamos la varilla de la antena, estos funcionan como un reóstato y en caso de que la total resistencia de emisor led en el puerto USB es menos de 1,1 ohms, la luz empezará a parpadear. Para evitar esto, le añadimos una resistencia.
Depende del valor más bajo de la resistencia de las barras, podemos calcular para agregar un resistor con un valor hasta varios ohmios si quieres. En este paso, 0.22 ohm, 2w debe utilizarse. Podemos utilizar un diodo de 5A con tensión de 0.3-0.5 V.

También podemos agregar un interruptor de posiciones multiples, en este caso que uso interruptor de 3 posiciones, primera posición para el colmo con R = 0, la segunda posición de apagado y la tercera posición para el punto bajo con resistencia de 0,22 ohm.
