Paso 1: Materiales y herramientas
Materiales:
- Pequeño trozo de placa de prototipos.
- Transformador fuente con una tensión de por lo menos 7.5v. Bajo actual está bien, pero puede más (500ma) si usted va a correr la linterna a plena potencia mientras está conectado a la base.
- 4 pilas AA recargables (utilicé 2450mah Energizer)
- Sostenedor de batería 4AA.
- Pequeño disipador de calor para LED con disipador de calor grasa.
- Cable aislado, de la Junta y de la linterna.
- Pensar, alambre sólido para soportar el cuello flexible de la linterna.
- Un pequeño conector con por lo menos tres alambres, esto engancha la linterna a la base.
- Brida pequeña, necesitaba uno para la verruga de la pared pero es posible que no.
- Cartón de leche; Cortar una pieza para cubrir la base y difuso de los LEDs de luz nocturna.

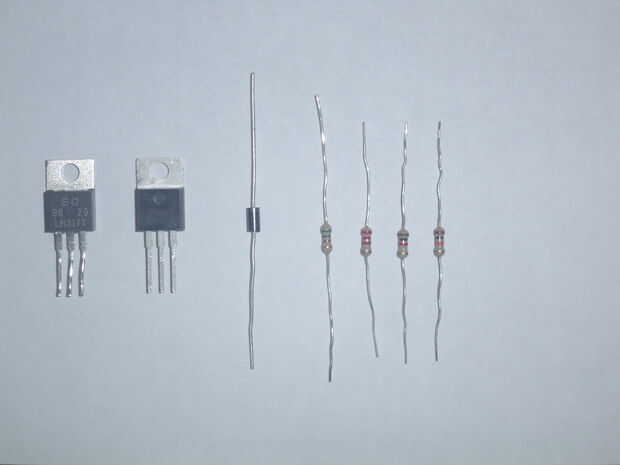

- Q1: LM317T regulador de voltaje ajustable.
- Q2: Un transistor PNP. Usé un TIP42
- D1: Bastante mucho cualquier diodo (no zener). He usado un diodo de rectificador 1A 400v.
- S1: Interruptor de un pequeño PCB montable. Podría usar gran no-PCB montable en una si conecta los cables a él, no es tan bonita.
- S2: Un más grande, no PCP montable en empuje push botón. Usted podría utilizar un pequeño PCB montable en uno, pero será más difícil de usar y no podrían ser capaces de manejar la corriente.
- R1: para tu LED. Varía según qué LED utilizas, utilicé un 10 ohmios 10 vatios. Si tienes las piezas correctas (yo no), se recomienda que construir algo como esto.
- R2: 1 k ohmio resistor, para el transistor.
- R3: 10 k ohm resistor, para el transistor. Si desea que la luz que se enciende brillante cuando se va la luz, bajar el valor de esta resistencia.

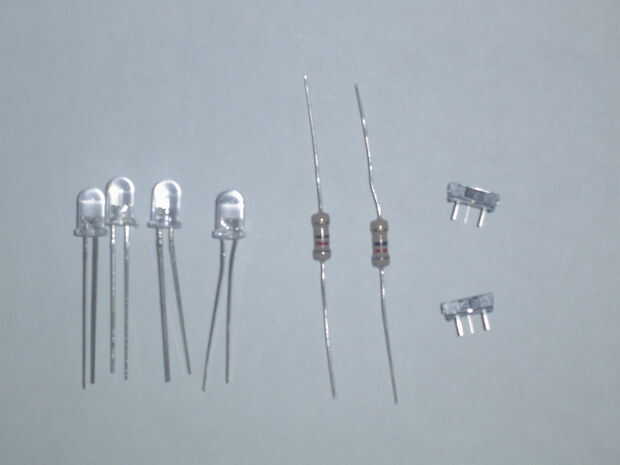

- R4 y R5: variará con LEDs lo que utilizas para la nocturna. Mina eran 82 ohm.
- R6: resistencia de 560 ohm, para el regulador.
- R7: 2.2 ohm resistencia k, para el regulador. En combinación con la R6, que hacen la salida del regulador alrededor de 6 voltios.
- LED1: El LED de alta potencia en la linterna. Puedes utilizar un montón de los normales si quisiera, sólo asegúrese de usar las resistencias adecuadas.
- LED 2-5: los cuatro LEDs para la luz nocturna en la base.
Eso puede parecer como mucho, pero realmente no es mucho.
Herramientas:
- Soldador con estaño
- Manos (útil pero no necesario)
- Pistola de pegamento caliente con pegamento
- Cortador/pelador de cables
- Tijeras
- Pinzas
Una vez que tengas todo reunido, vamos a pasar!
