¿El tirar-O-Tazer (4 / 5 paso)

Paso 4: Montaje de circuitos

Esta parte realmente no debería ser llamada Asamblea de circuito por decir más como circuito de flexión. Ahora, su circuito de carga probablemente será muy diferente después de la mina. Con eso dijo: no voy a entrar en modificar su circuito de carga porque hasta ahora he usado unos 10 tipos diferentes. Sólo pude comprar alrededor de 100 de este tipo de circuito de mina de oro de la electrónica para la suciedad barato!

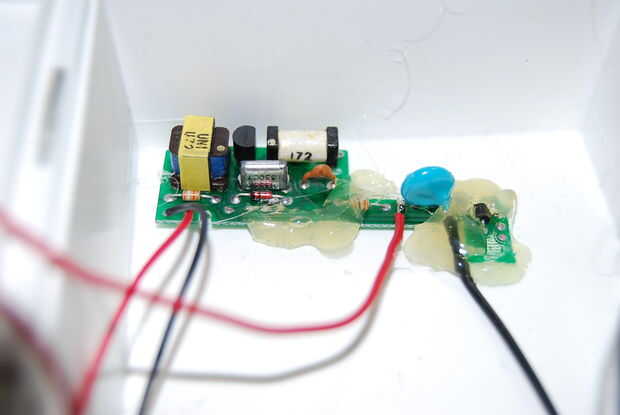

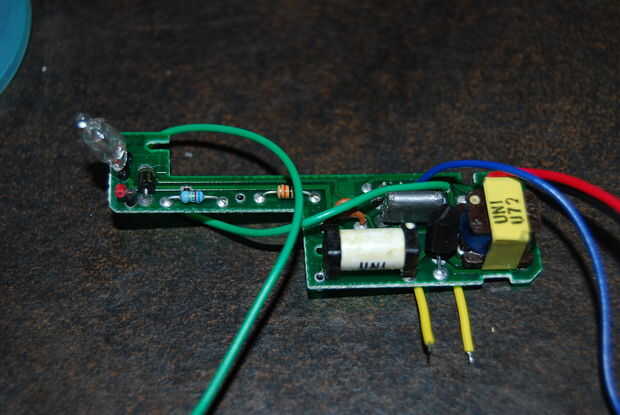

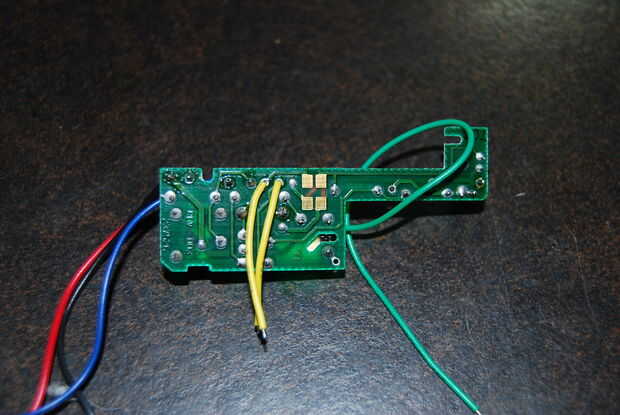

de todas formas en mi circuito tuve que eliminar la carga de neón lite y añadir un casquillo de carga (ya que el mio no vino con ellos que ha por qué eran tan baratos!). En este proyecto elegir una gorra de 1nF, mayor será la tapa de este dispositivo será lastimado y muy probablemente podría ser letal. Así, en otras palabras usar un casquillo de la 1nF o menos clasificada para por lo menos 1000v. He tenido algunas cámara flash circuitos de carga viene estrecha por eso digo 1000v. También, no utilice una batería que tiene más entonces 3.7v de salida que se destruye el transistor de aquí rápidamente de demasiado actual.

1. Conecte el circuito y hacer los cambios necesarios
2. prueba todo Asegúrese de que usted no tiene cortos

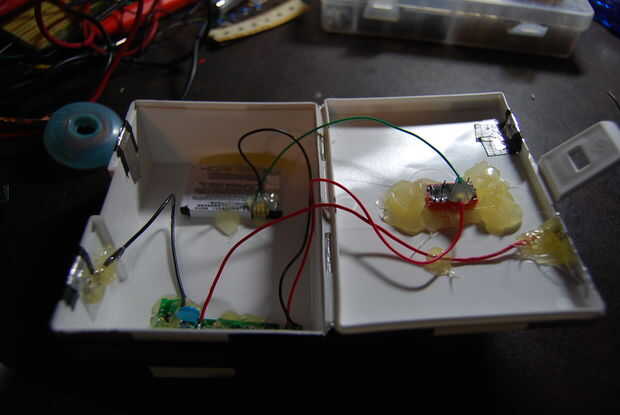

3. soldar el circuito en su interior las lengüetas del caso
4. nuevamente, pruebe todo para asegurarse de que no tienes cortos

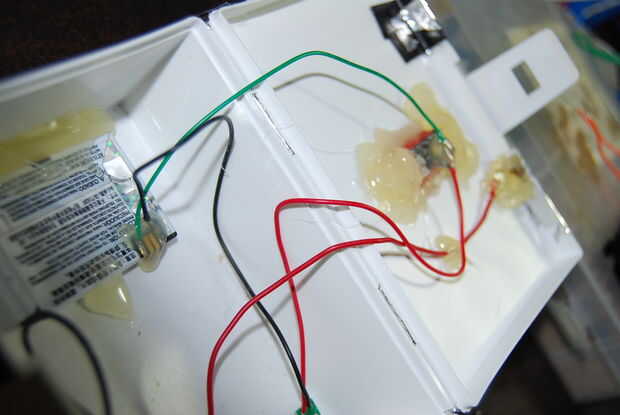

5. caliente pegue los cables del interruptor y circuito en su lugar, así como el soporte de la batería.
6. caliente pegue sus conexiones a la caja para que ellos no se rompen como la cinta de estaño es muy frágil.

De nota he modificado un poco este circuito y poner en un cargador para la batería del teléfono celular ya que se han tomado las fotos!
