El THEATRUM MAGICUS - un Steampunk Media Player para música, fotos y películas (1 / 5 paso)

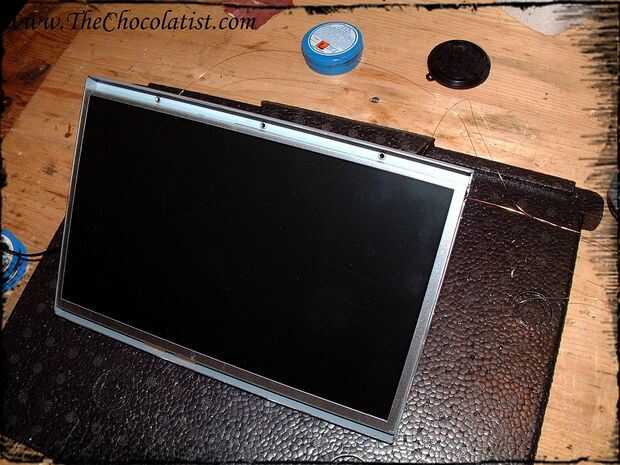

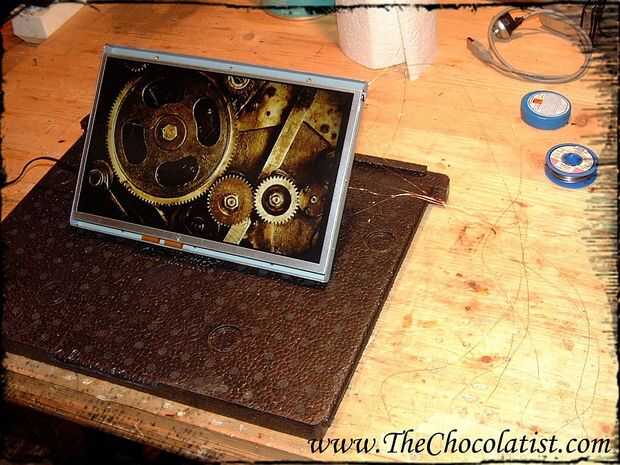

Paso 1: El TFT de una exhibición de la tienda de SONY

Exhibición de la tienda de SONY el fue hecho para una cámara digital y fue dada a las tiendas de ventas más grandes de forma gratuita para apoyar las ventas.

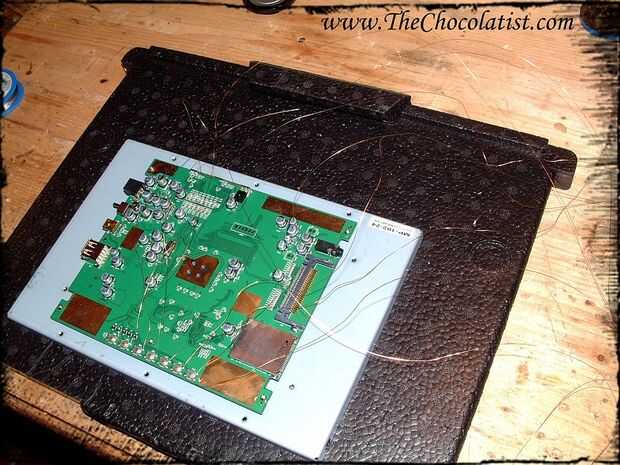

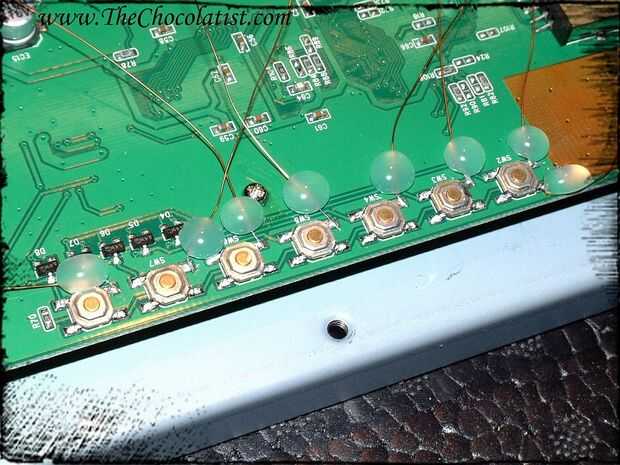

Porque no encuentro un manual o los datos técnicos para el TFT que tuve que probar por mí mismo que button tenía que funcionan. Los botones de micro fueron equipados con dos pernos, así que fue fácil para la soldadura de alambre de cobre fino a esto de los pernos. El plan consistía en colocar el panel de operación con los botones en la parte superior de la máquina. Más sobre eso en un paso posterior.

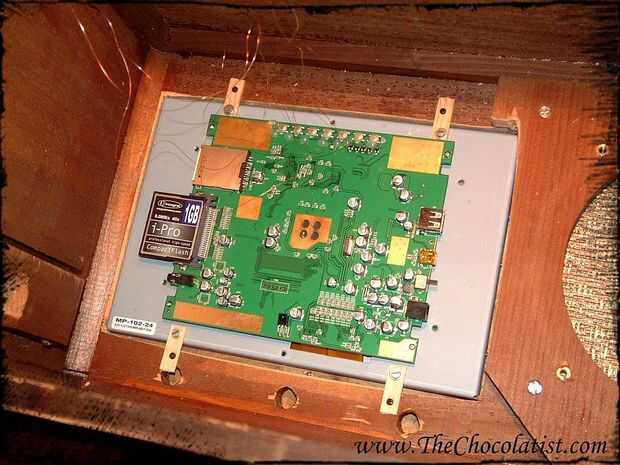

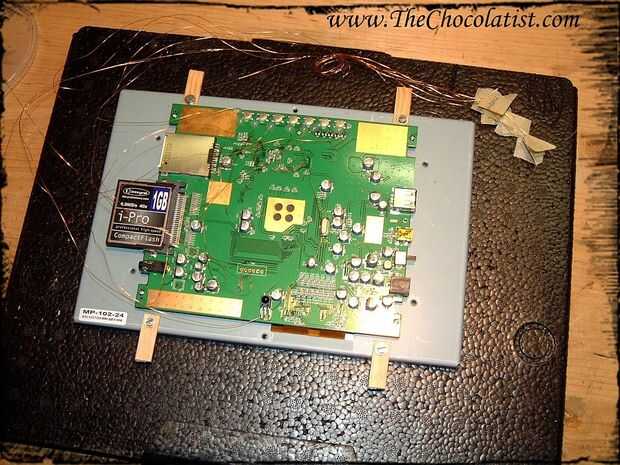

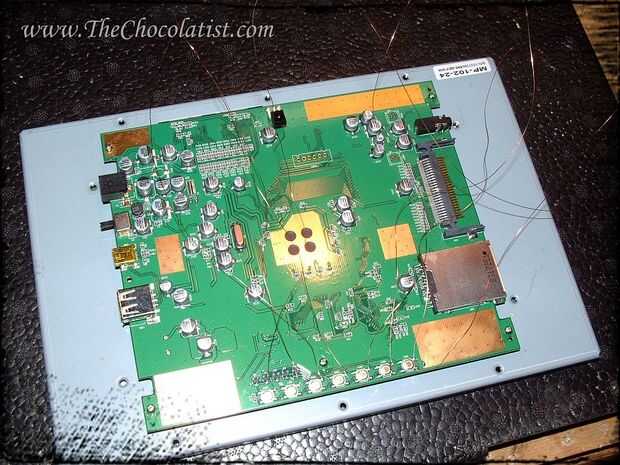

El TFT se ejecuta con 9V y tiene un conector para un dispositivo USB y una ranura para una tarjeta de los CF. Para el sonido hay un estéreo que he utilizado para conectar el amplificador pequeño para el altavoz.
