Paso 3: Punto de partida
Comencé tomando mediciones de la Raspberry Pi. Desde pude calculo el total ancho y altura de la cámara. Quería que todos los puertos HDMI, USB y la tarjeta SD todo sea accesible incluso con los componentes completamente cerrados. También he dejado espacio para un tornillo en cada esquina.
El ancho total de la cámara salió a 101mm y altura fue 67mm. La profundidad de la cámara depende de cuantas capas de acrílico de 3mm tomaría para encerrar todo en.
A continuación se que necesitaba para el cargador LiPo y el convertidor de DC DC, ambos de los va en la parte delantera. El PiTFT debe enfrentar al revés así que el Raspberry Pi estará en una posición hacia abajo con la cámara y el cargador en frente.

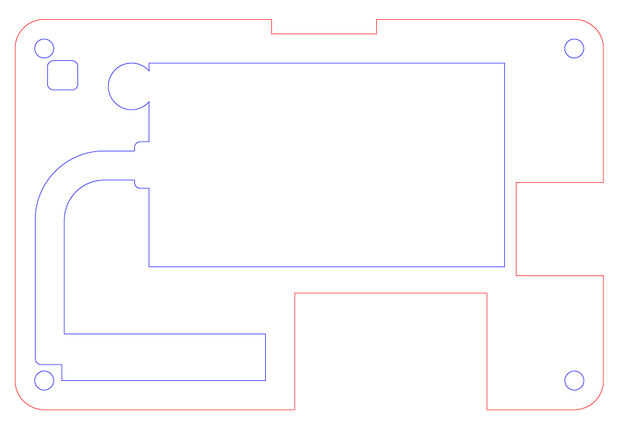

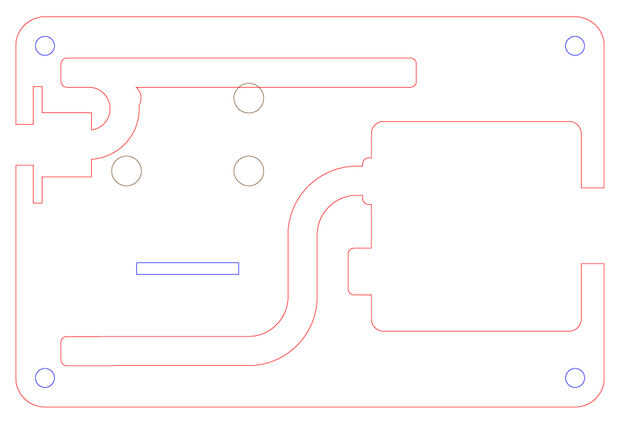

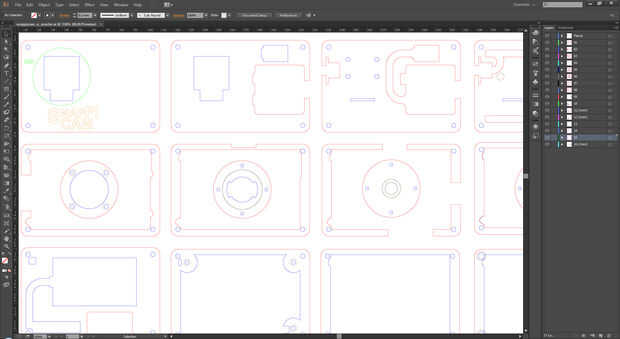

Cortes en las capas de acrílico tendrá los componentes. También usaré Microbarb empotrable latón inserta como ancla de perno.

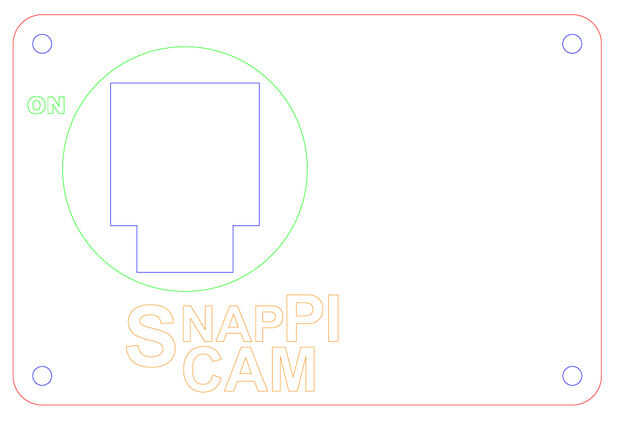

Quiero poner unos lentes al frente. Rama unos cuantos diferentes fuera de eBay. Los pequeños son magnéticas y necesitan una arandela para se unieron, pero 8 x Zoom cuenta con un sistema de enganche. Voy a tener que usar lentes intercambiables para manejar los dos tipos.

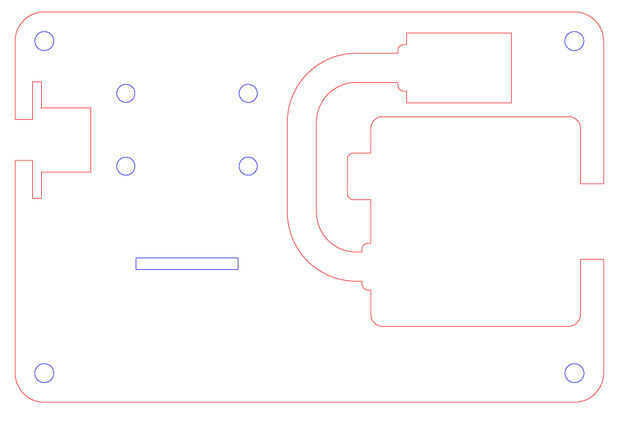

La batería es ~5.5mm grueso. Debe encajar muy bien entre dos capas de 3mm. Te hacen cortes para la batería en las capas y añadir capa más fina de cada lado de las personas a la caja de la batería.
También será necesario que los agujeros para lo GPIO y canales para los cables y alambres. También te necesita un encendido / interruptor.
