Paso 2: Desmontar la tarjeta y encontrar valores de resistencia.

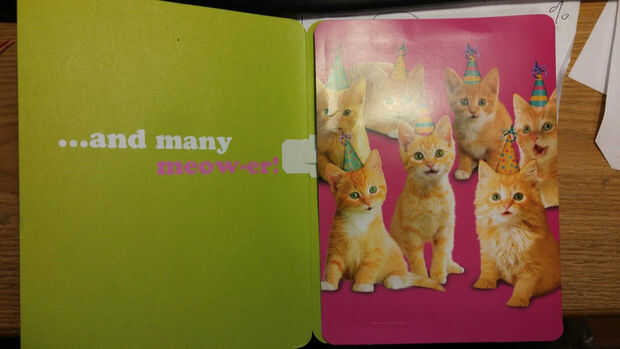

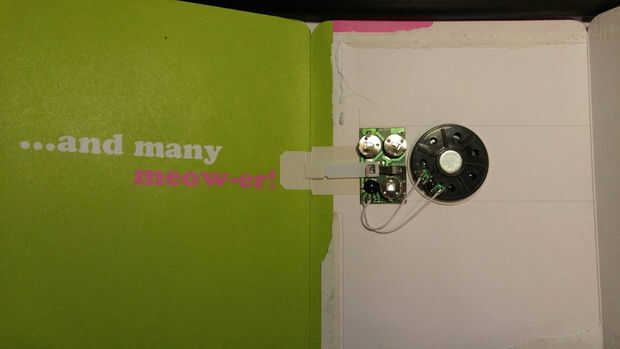

A continuación quitamos electrónica de la tarjeta de felicitación.
Ahora con la electrónica accesible que tenemos que determinar la duración de la música juega para. Tire el cronómetro ficha y el uso de un teléfono o un http://www.online-stopwatch.com/ para saber cuánto la música realmente está jugando para, la duración de que esta se reproduce determina los valores de condensadores y resistencias. Así que para mi tarjeta de la canción de música reproduce aproximadamente 22 segundos.
A continuación visitamos http://www.bowdenshobbycircuits.info/555.htm y sustituya los valores de calculadoras para determinar los valores de resistencia, esta calculadora es en milisegundos así durante 22 segundos que necesito para obtener un valor T1 de alrededor de 22.000. R1 es Resistor1, utilicé K 320 ohmios, R2 utiliza 22K ohmios y el condensador salió a 100uF. Esto hizo que mi circuito 555 encienda 23,700 segundos (esto es T1 o tiempo en) y T2 es 1,524 segundos, (T2 es nuestro circuito de apagado por lo que se apaga 1,5 segundos). Como se puede ver que habrá alrededor de un 2-3 segundos entre repeticiones. Se puede jugar con las resistencias y valores del condensador para llegar a la óptima reproducción veces para la tarjeta de felicitación.
