El Sewingmachine Scrollsaw (7 / 9 paso)

Paso 7: El mecanismo de recepción

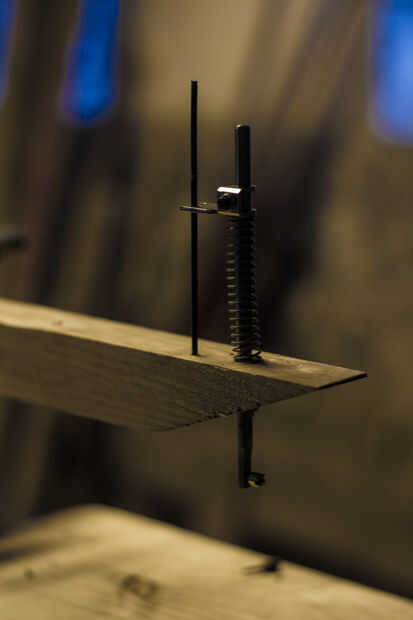

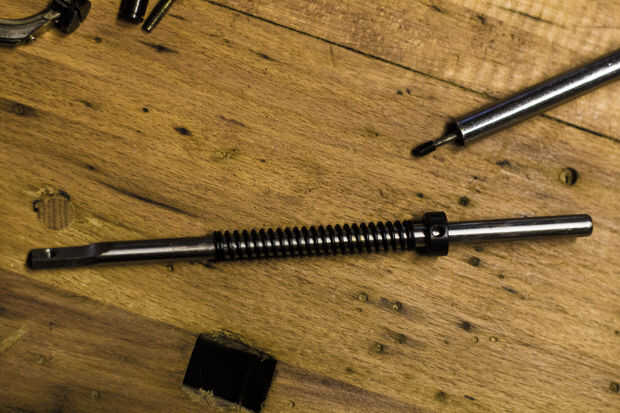

El mecanismo en el brazo es bastante simple. Un resorte llevará a cabo la cuchilla en tensión. Inicialmente, quise usar el resorte de la pata prensora, pero era demasiado duro, así que un suave vino en uso. La barra del pie prensatelas, sin embargo, se quedó.

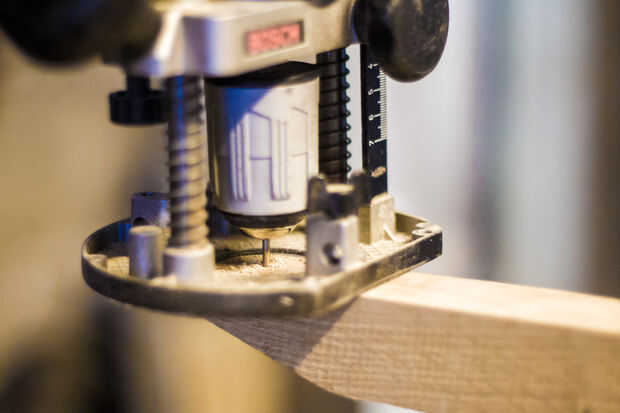

Después de haber averiguado cómo funciona todo esto, tuve que perforar un agujero para la varilla. Este agujero tiene que ser precisamente sobre el soporte inferior de la hoja, así como perfectamente recta. También, tiene que ser exactamente el mismo diámetro de la varilla. En mi caso resultó para ser de 7,8 mm de diámetro. Un taladro de 7,9 mm era todo lo que tenía alrededor, pero hizo el trabajo igual.
Entonces se montó un pequeño brazo de metal a la barra. Esto será útil para evitar la varilla gire alrededor de su eje.
Una varilla de 3mm, así como de la máquina de coser, sirve como guía. Para hacer bien al brazo de montaje, la barra sí mismo sirve como un taladro para el taladro. Sólo raspe un extremo del mismo y montarlo en su taladro. Ahora 'taladro' en la madera y desmontar en cuanto es lo suficientemente profundo. Sólida como una roca!
Dar el mecanismo de un poco de aceite por lo que se mueve bien y suavemente.

Tuve la suerte que el prensatelas pies barra fue aplanada en un extremo y un agujero roscado ya había sido perforado en él allí. Un simple tornillo con una arandela pequeña montaremos la hoja acaba muy bien.
