Paso 2: Construir el circuito

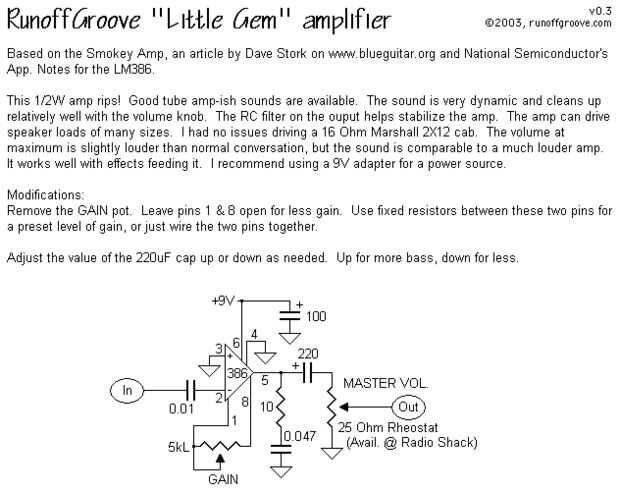

En este paso yo le guiará a través del montaje de este circuito en un protoboard. Incluso si va a soldar el circuito haría en un protoboard primero a menos que sea experimentado. El esquema se incluye arriba, pero si no sabes cómo leer esquemas, o si no experimentado, como yo, entonces revisa este tutorial sobre cómo construir el circuito de. Sé es un video largo, pero cubre una gran cantidad de información y hace todo el proceso mucho más fácil.

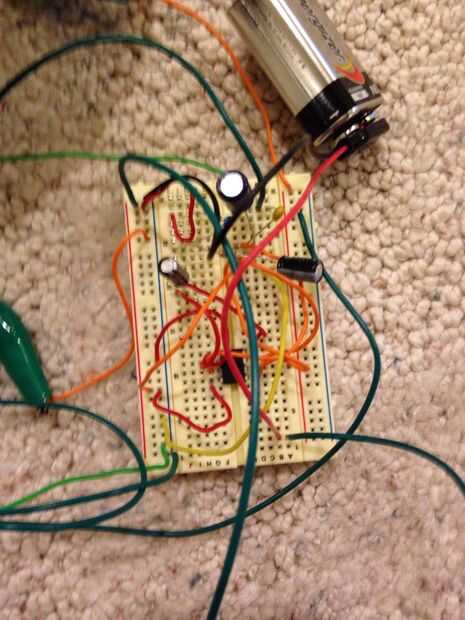

La otra imagen que incluyeron fue mi primer intento de construcción de este circuito. Es muy desordenado, pero debe dar una idea aproximada de lo que el circuito debe parecer cuando termine.

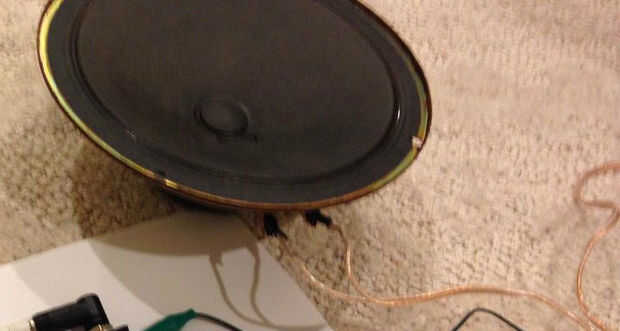

La foto final adjuntada es mi altavoz, y la finalidad de esta era mostrar que solía caimanes Conecte mi cable para el altavoz, porque quería reutilizar este altavoz para un proyecto de futuro. Asegúrese de que los cables al altavoz, potenciómetro, jack audio, interruptor de tiempo suficiente. Usé aproximadamente un pie de cable para cada contacto.
Como se mencionó antes, es divertido experimentar con diferentes valores de los condensadores, como cada valor diferente le da un sonido diferente. El tipo de potenciómetro recomendado es un potenciómetro logarítmico, pero he probado muchos tipos y todos trabajaron, pero el ahusamiento audio (logarítmico) trabajó lo mejor.
Interruptor:
Incluí un encendido apagado interruptor en mi diseño. Dos cables fueron soldados a dos de los contactos de árbol para el interruptor y un lado de él estaba conectado a voltaje positivo y el otro lado estaba conectado al pin de sexta del lm386.
Además los cables se deben soldar el potenciómetro, a todos los contactos de tres, y los cables deben soldarse al conector de audio de elección. 1/8 en jack mono para reproductores de mp3 y un 1/4 de jack para guitarra y otros instrumentos.
Resistencias:
Resistencias todas han coloreado bandas en ellos y el orden de estos dictados de colores su valor, por lo que para la resistencia de ohmio 10 k los colores marrón, negro naranja y luego oro. La resistencia de 10 ohmios es de color marrón, negro, negro, oro. Una herramienta que utilicé para resolver esto fue calculadora de resistencia de banda 4 de digikey.
http://www.digikey.com/en/Resources/Conversion-cal...
Pinout:
Por último, cómo contar los números en el lm386. Cada chip viene con una concavidad hacia la parte superior izquierda y este hoyuelo denota pino uno. bajo neath que pin dos y a continuación es pin tres y así sucesivamente. PIN cinco pin frente pin cuatro y el pasador encima del perno de cinco pin seis y así sucesivamente hasta pin ocho. -Foto de arriba
