El Robot diagnóstico EMS con BPM (3 / 3 paso)

Paso 3: Construcción de oxímetro de pulso

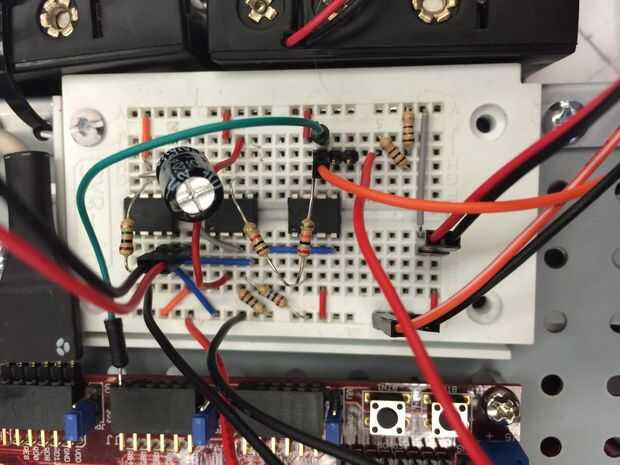

En este paso se construyó un oxímetro de pulso que permitió un pulso ser detectados y forma de onda del corazón que ver claramente con un osciloscopio. El sensor real fue realizado utilizando un fotodiodo emparejado y un LED infrarrojo. La luz infrarroja brilla a través del dedo que se coloca en el pin de ropa. Sangre absorbe longitudes de onda infrarrojas (~ nm), así con cada pulso del volumen de sangre en los cambios de dedo, causando más o menos luz pase a través y ser detectado por el fotodiodo en el lado opuesto. La corriente producida por el fotodiodo fue convertida a voltaje y amplificada usando un amplificador operacional en una configuración de amplificación actual. La salida de esta etapa fue enviada a través de un amplificador de op de seguidor de voltaje para un búfer. Esta señal amortiguada fue enviada a través de un filtro de paso bajo para eliminar el desplazamiento DC de la señal para que luego podría ser amplificado. La señal filtrada fue enviada entonces a través de un amplificador (amplificador operacional en configuración de retroalimentación negativa) que amplifica los tiempos de la señal a la que podría considerarse una forma de onda legible. Esta forma de onda entonces fue introducido a la entrada analógica MX4.
