El reloj de Nerd (6 / 10 paso)

Paso 6: Soldadura en la electrónica de

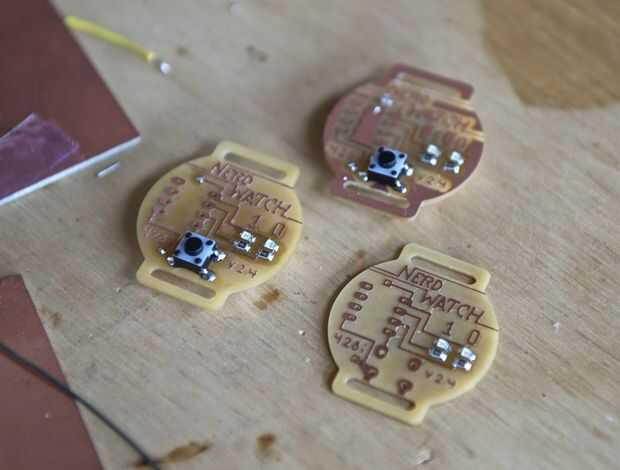

Ahora viene la parte tediosa: soldar los componentes en el reloj. Si eres nuevo para montaje en superficie de soldadura y soldadura en general, leer mi Descripción y encontrar algunos consejos aquí.

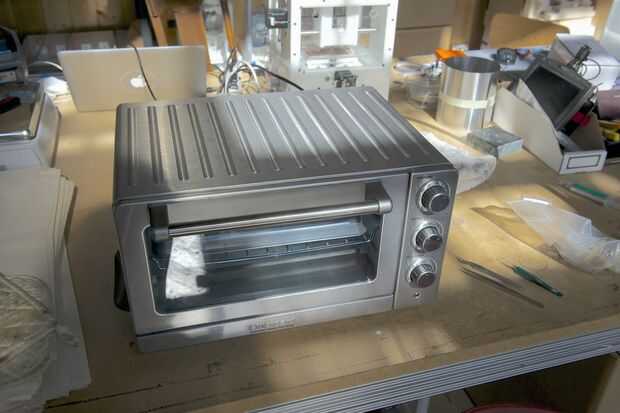

Para este proceso, usé un horno tostador para soldadura de reflujo los componentes SMD más pequeños como los LEDs y resistencias. Luego utilicé un soldador normal para fijar los componentes más grandes como el IC socket botón y soporte de la batería.

Siga estos pasos generales para agregar los componentes:

Componentes SMD

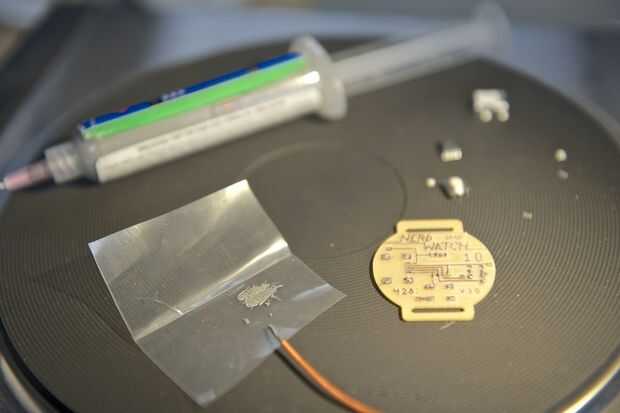

  • DAB goma en las 8 pastillas que se puede montar los 2 LEDs y 2 resistencias de la soldadura. Revisa las fotos de arriba para obtener las ubicaciones de colocación.
  • Compruebe que sabe usted de la polaridad de los LEDs. Para ello, puede utilizar un multímetro en la posición de "continuidad", o puedes mirar el LED y encontrar las líneas tick mark o verde, que marca el lado de tierra.
  • Utilizando pinzas, coloque los LEDs y las resistencias en los pads con la pasta de soldadura. Asegúrese de obtener la polaridad correcta! Ambos LEDs, tierra está más cerca de la parte inferior del reloj.
  • Usar una placa, horno tostador o a un soldador normal para fundir la pasta de soldadura y fije los componentes.

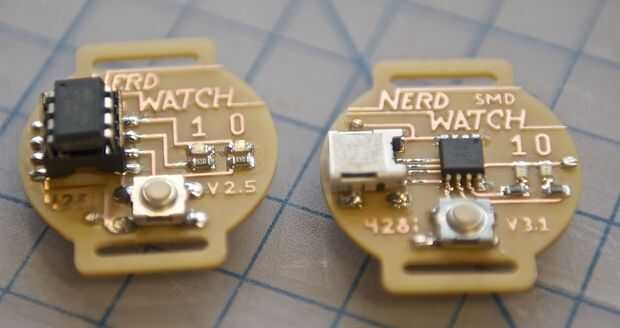

Zócalo del IC

  • Doble los cables de la toma de IC por-agujero plano para que se vea como un componente SMD en lugar de un componente a través del agujero.
  • Las pastillas en el reloj será lo suficientemente largos para acomodar los cables de bent-hacia fuera de la toma. Coloque el enchufe y asegúrese de que entender cómo monta en el reloj.
  • Quitar el enchufe, lenguado pasta en al menos una tecla a cada lado de la toma de la soldadura. Generalmente hago una esquina y luego la esquina opuesta.
  • Coloque el zócalo en las pastillas con la marca de alineación hacia arriba. Esto no es necesario, pero te ayudará a recordar que forma el ATtiny va.
  • Presione hacia abajo en el zócalo para que sea completamente hacia abajo en el tablero y usar un soldador para virar los conductores con la pasta de soldadura de la Junta.
  • Acabado de soldadura el resto de los conductores para las pastillas con un soldador y un carrete de soldadura regular.

Botón

  • Dependiendo del botón que usted consigue, usted tenga que doblar las puntas hacia abajo para que entran en contacto con las pastillas mejor.
  • Coloque el botón en el tablero y asegúrese de que los 2 cables que son normalmente abiertos en la parte inferior izquierda y superiores almohadillas izquierdas. (Cuando se presiona el botón, las teclas izquierdas 2 conectarse.)
  • Soldar el botón en utilizar la misma técnica virada explicada en la sección de toma de corriente de IC anterior.

Vias

  • Para vias, puede usar un plomo recortada de un LED o resistencia, o puede pelar una longitud de cable de conexión de núcleo sólido de calibre 22.
  • Pegar el alambre por el agujero y utilice un soldador para soldar alambre para las pastillas en ambos lados de la Junta.
  • Recorte el exceso de cable apagado con tijeras podadoras del alambre.

Soporte de la batería

  • Utilice cinta para sujetar el superficie-CR2032 batería soporte en su lugar mientras se suelda. (Se pone muy caliente por lo que no quiere sostener con los dedos!)
  • Instale el soporte en la parte posterior de la Junta por soldar las patas de ambos lados a los cojines cuadrados.
