El reloj de la luz (IoT) (3 / 13 paso)

Paso 3: Construir el protoboard

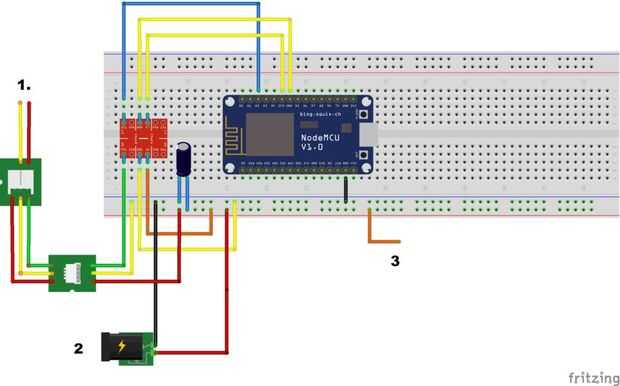

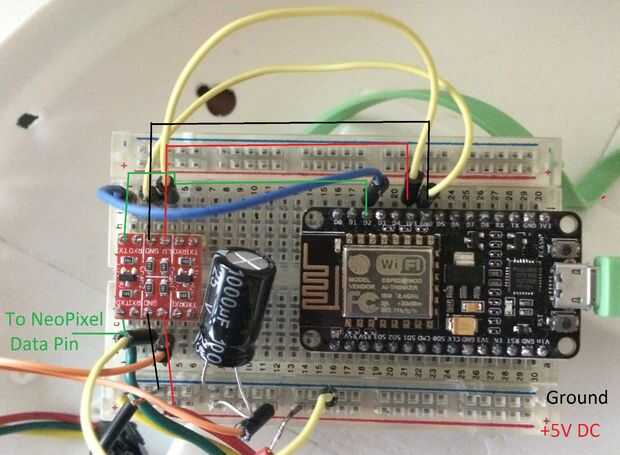

Para empezar construirá la Junta. Tenemos que vincular la

NodeMCU12E a la NeoPixels, pero porque los pixeles son 5V y el NodeMCU12E es 3.3v en sus pines de salida, se requiere un convertidor de nivel de lógica. Necesitamos conectar 3.3v y GND para el convertidor de nivel de lógica por un lado y 5V y GND para el convertidor de nivel de lógica en el otro lado. Luego podemos tomar una salida de pin D2, ponerlo en una entrada del convertidor de nivel de lógica y de la línea de entrada de Neopixel.

Necesitamos añadir una 1000uF 6.3V+ condensador a los 5V de alimentación para que la corriente no va a dañar el NeoPixels. Esto no es crucial, pero no vengas llorando a mí si usted volar su tira de pixel si no tienes: P

Cable de 3 debe ser desconectado por ahora. Nos se conectarlo posteriormente cuando queremos para alimentar el tablero de nuestro DC jack en vez de USB.
