Paso 2: Haga el caso
El recordatorio de la píldora puede hacerse de madera contrachapada de abedul báltico o plástico acrílico. En cualquier caso utilice el material de 3mm. Este Instructable utilizará el caso de acrílico para la discusión. La única diferencia con la versión de madera es cómo pegue juntos (obviamente).
La documentación incluye los archivos de corte en formato CorelDraw y PDF. Recomiendo usar un cortador láser de Epilog para hacer estas piezas de precisión. TechShop tienen acceso a estos dispositivos. Si no perteneces a TechShop también puede obtener las piezas de corte por una de las muchas tiendas de trabajo de cortador láser que están surgiendo. (Por ejemplo, www.prawndesigns.com)

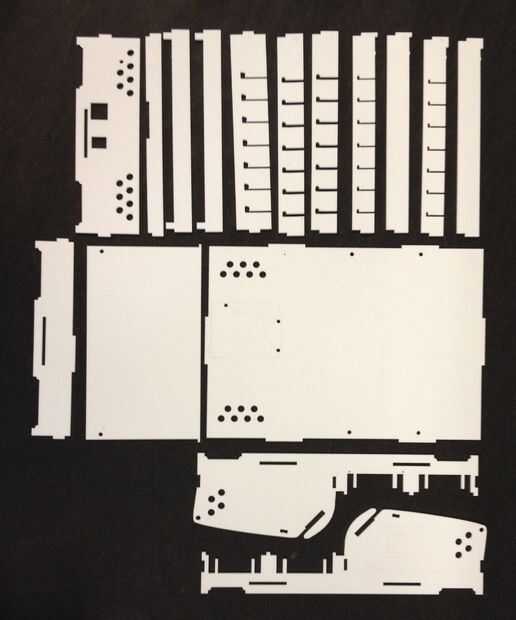

El primer paso es secar encajan todas las piezas. Si no lo hace, entonces usted está seguro de hacer un UPS que no podrían ser capaces de corregir. Tenga en cuenta que los extremos de cada pieza tiene una letra. Tenga en cuenta que cada ranura tiene también una carta en ella. Haciendo coincidir los dos usted puede montar fácilmente el caso. Ahora lo desarma otra vez.

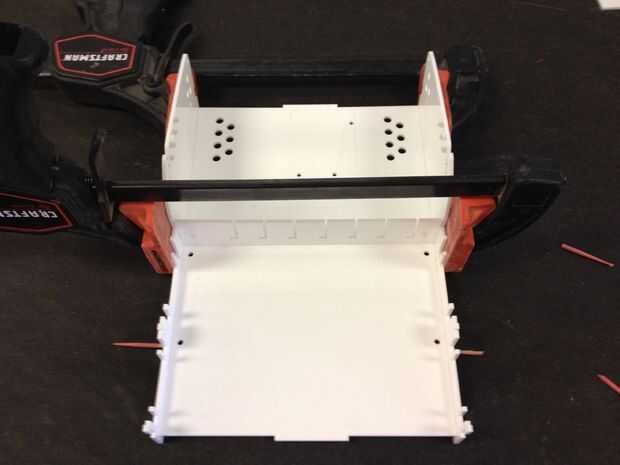

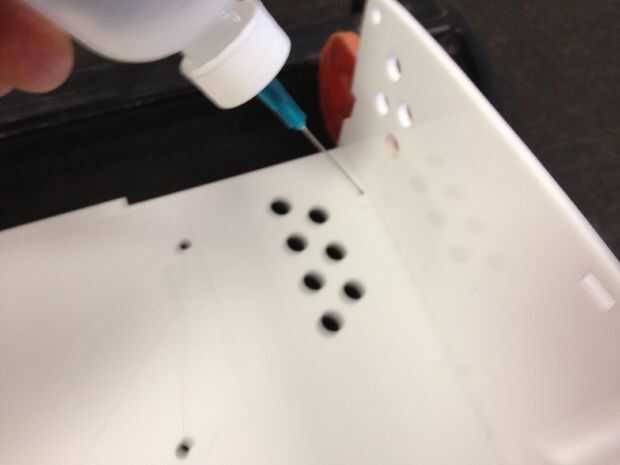

Utilice las abrazaderas de la barra para mantener las piezas laterales grandes y aplique una pequeña cantidad de pegamento de acrílico (solvente realmente). No tarda mucho! Si gotea solvente donde no pertenece no lo limpie Esto hace un lío. Su mejor opción es esperar y dejar que el solvente seco. Tenga cuidado de colocar la barra de las abrazaderas de las ranuras para que no se solvente sobre las almohadillas de goma de las abrazaderas.

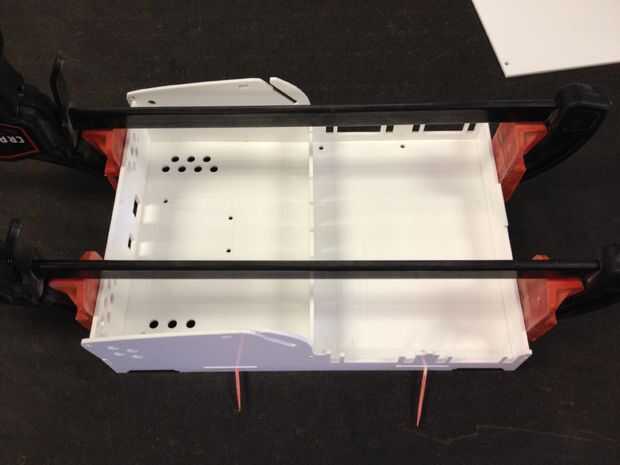

Una vez seco los lados un poco mover las pinzas para montar el frente y espalda. Me pareció que mi hoja de acrílico un poco más delgado que 3mm. Se puede ver en la foto cómo utilizar selecciones de diente en cada ranura debajo de la base para levantar para arriba. Una vez seco el solvente podría eliminarlos y el caso de secado para ser sólida como una roca.

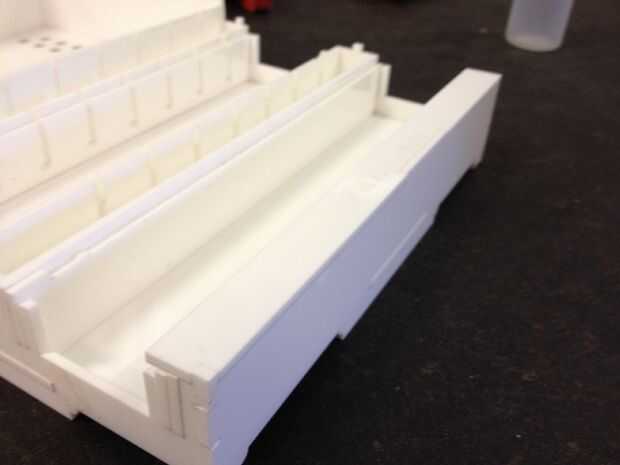

Quite las abrazaderas y montar el resto de los travesaños que sostienen las bandejas de la píldora. Allí son varias partes poner en el, pero cada uno tiene una carta en el extremo - coincidir con la correspondiente ranura o surco. Es el otro truco de estos travesaños para asegurarse de que se sientan completamente contra la base; empujarlos y sosténgalos mientras aplique solvente a ellos.

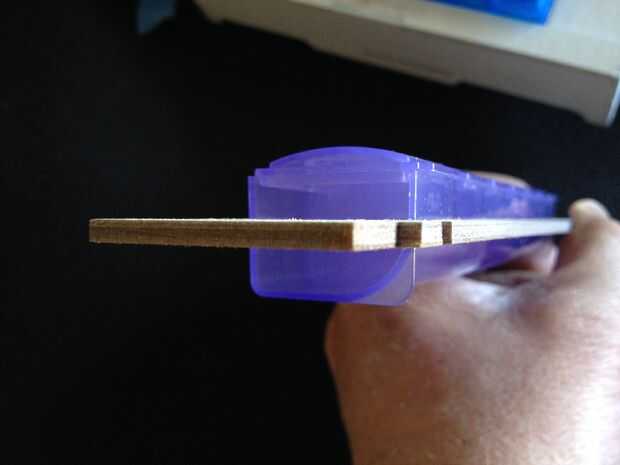

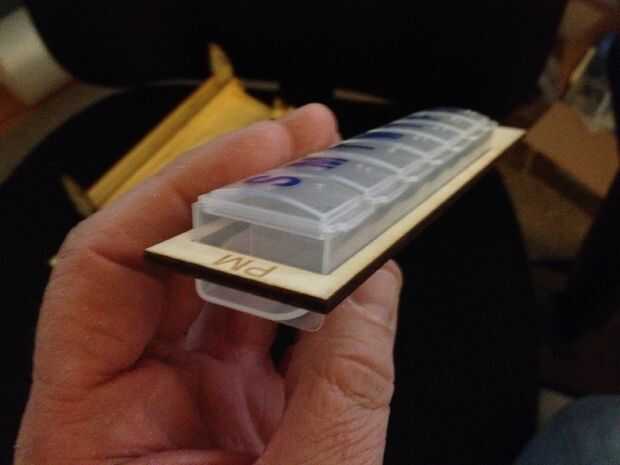

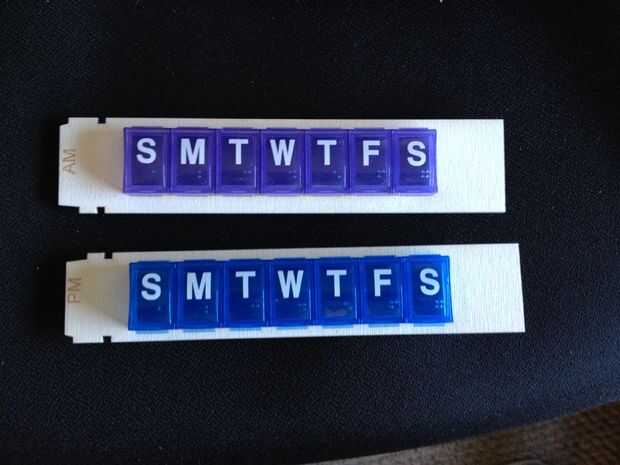

Ahora busque los portadores de dos diapositivas para los dispensadores de la píldora. Si sus portadores están hechos de madera, luego oprima un pastillero en cada uno hasta que se sientan como se muestra en la foto. Si sus portadores están hechos de acrílico, entonces no los Presione en su lugar; se romperán los portadores de plástico. En su lugar suavemente debe presentar la ranura de cada portador hasta que encaje a los depósitos de la píldora. Utilizar unos toques de pegamento caliente para mantener los portadores de la píldora en su lugar.

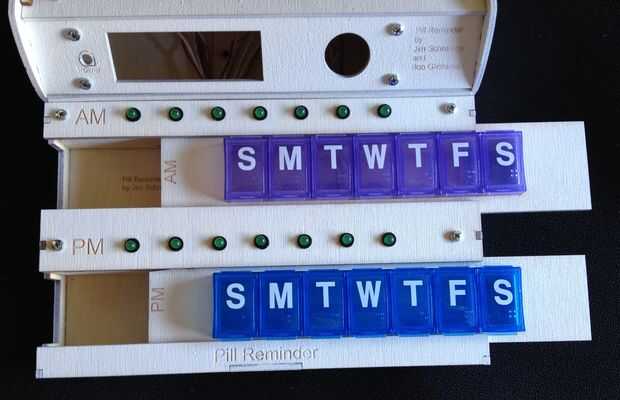

Puede deslizar los dos portadores de píldora montado en su caja de píldora de recordatorio. Deslice de derecha a izquierda. Tenga en cuenta que uno está etiquetado como AM y 13:00. Se hacen diferente para que no se insertarlas en mal lugares.

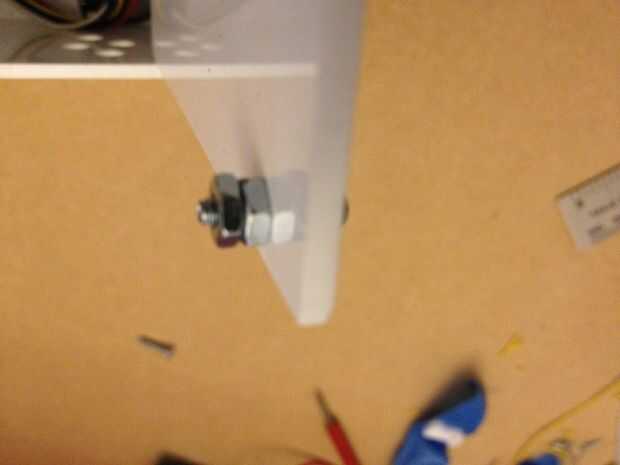

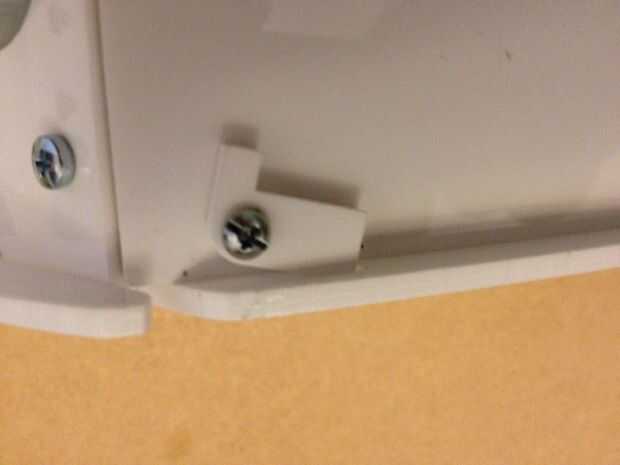

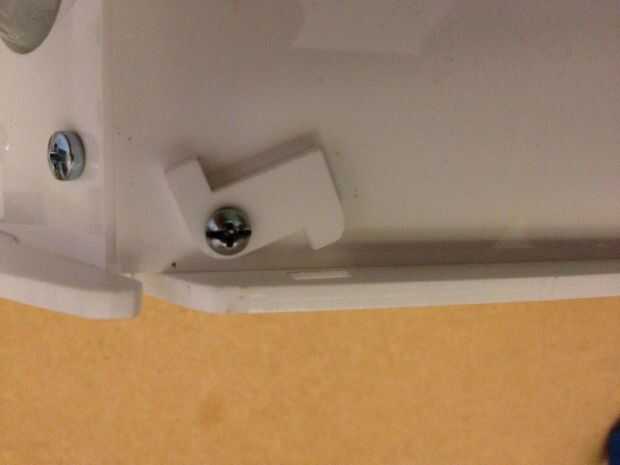

Por último, montar los retenes que sostienen la parte superior cerrada. Cada captura se sujeta con un tornillo y una tuerca. Apriete la tuerca hasta que la captura tiene algunos fricción pero aún se puede girar. Aplicar una segunda tuerca para bloquear en lugar. También podría poner una gota de Locktite en las tuercas.
El caso del recordatorio de la píldora fue a través de muchas iteraciones mientras trataba de ideas de diseño diferentes. Para aquellos de ustedes que están interesados en la evolución del caso, estoy incluyendo un enlace a un vídeo corto que hice del proceso de diseño.
