Paso 5: Preparar el tablero de distribución de energía (PDB)
Esta es la última parte de donde tenemos que soldar. Ahora queremos preparar el tablero de distribución de energía.
¿Por qué utilizamos dicha junta?
Bueno, no es obligatorio el uso de dicha junta, pero recomiendo en conseguir uno.
En primer lugar, hace mucho más orden en su quad: soldar es muy fácil, los cables no van perdido y enredado.
En segundo lugar, protege tu ESC. En caso de que haces algo mal, la Junta protege los CES y distribuye la energía iguales como sea posible (o por demanda).
En tercer lugar, el PDB que he usado tiene algunas características interesantes como puertos de 5V (si queremos conectar una frambuesa pi o un arduino para características premium) y tiene LEDs todo alrededor de él.
Si estás todavía no convencido y prefiero ahorrar estos par de dólares...
A soldar todo el '+' y todos los '-' juntos. Poder se distribuya bien y se bien ir :)
OK, quiero usar el tablero, ahora, ¿qué debo hacer?

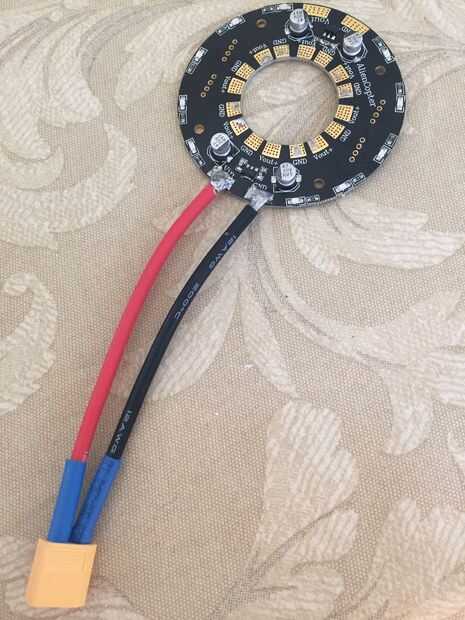

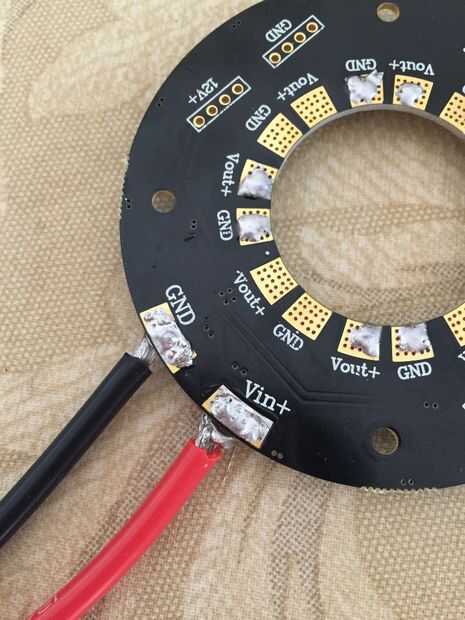

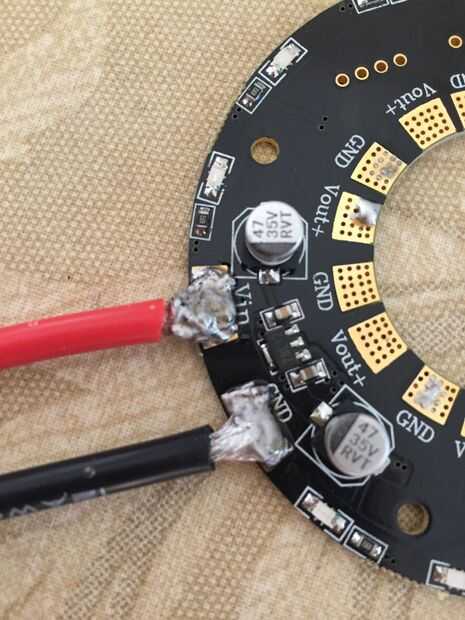

- Instalación de conector de la batería - identificar el puerto Vin + (voltaje en) y la tierra a su lado. Debemos soldar el cable rojo a la Vin + y el cable negro a la tierra. Desde entonces utilizamos cables muy gruesos (AWG12), debería intentar plana un poco los cables. Como se puede ver en el tablero, hay pequeños agujeros en la superficie en que necesita soldar los cables. Antes de ir y soldar los cables, algún estaño de la soldadura de eso y mirar detrás de la Junta si ves que la lata coge el tablero desde ambos lados, de esta manera nuestros alambres soldados captura la Junta mejor. Después de hacer esto, usted está listo para soldar los cables.

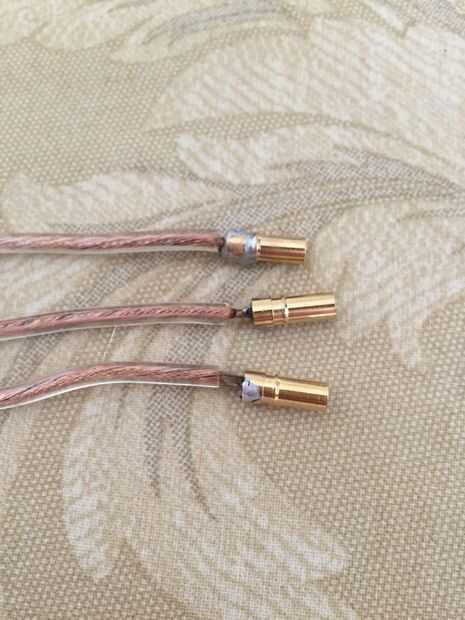

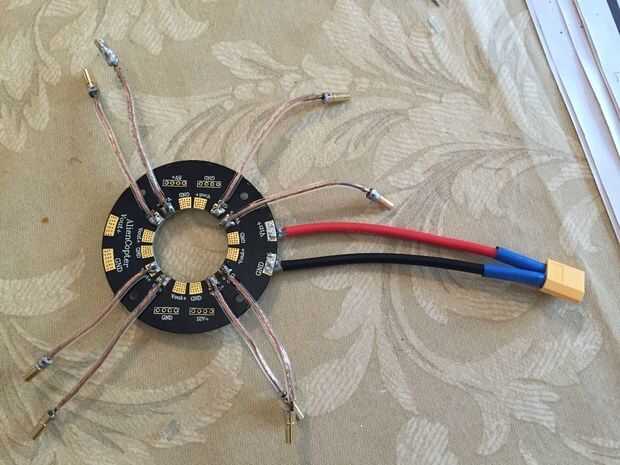

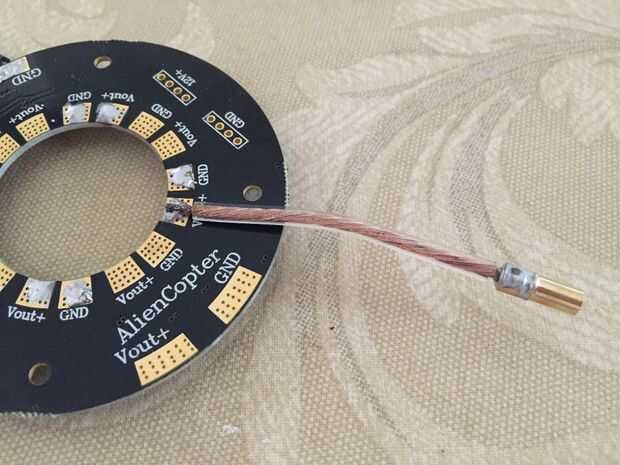

- Instalación de conectores de salida - fue falta de AWG16 cables (y era demasiado perezoso para buscar algo en la tienda de electrónica local) por lo que he utilizado algunos viejos cables de altavoces, que son los mismos y el trabajo. Asegúrese de que usar algunos conectores de bala femenino, por lo que podemos conectar los CES más adelante.
Sanity Check
En caso de comprobar que todo está bien, me recomiendan conectar la batería y primero ver que el azul LED en el tablero se enciende. Utilice un multímetro y verificar llegar ~ 12V en los puertos de Vout y GND. Si es así - vamos a comprobar los conectores de salida y verificar obtenemos un sólido ~ 12V allí también. Si todo está bien, significa que eres un LG kickass y listo para la siguiente parte :)
