El puerto serie - software de configuración (5 / 8 paso)

Paso 5: La conexión en serie - señales

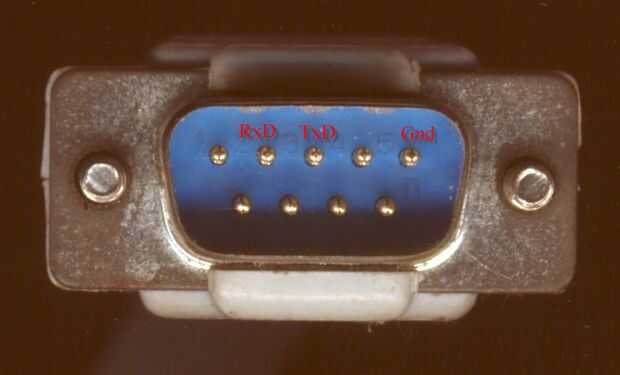

Para conectar al puerto serie, se necesita un mínimo de tres líneas - los datos transmitidos TxD(pin3), los datos recibidos RxD(pin2) y Ground(pin5).

Datos sale de la computadora como excursiones positivos y negativos de la tensión en el pin TxD con respecto a la clavija de tierra del sistema. Esta tensión sería en algún lugar en el rango de quince a doce voltios.

Datos entra en el ordenador como excursiones positivas y negativas del pin RxD. Se necesitarían al menos tres voltios para el ordenador obtener los datos sin error.
