El puente sobre el río Phairuang: un modelo construido con papel (3 / 14 paso)

Paso 3: Las piezas de puente

Las piezas de puente principal para el tramo son como abajo. He dado una breve descripción para el fácil entendimiento de las partes. Por favor refiérase a las fotos también para los nombres de las partes

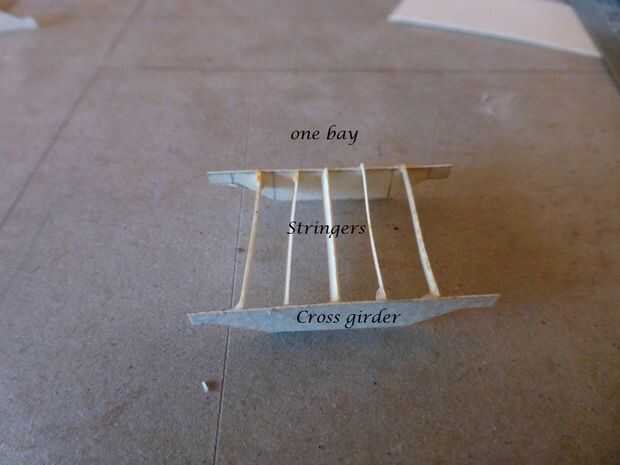

  • Cruz de vigas: la carga principal teniendo miembros puso perpendicular a la línea de centro del puente
  • Largueros: cinco de ellas conectar vigas cruzadas y forma una bahía

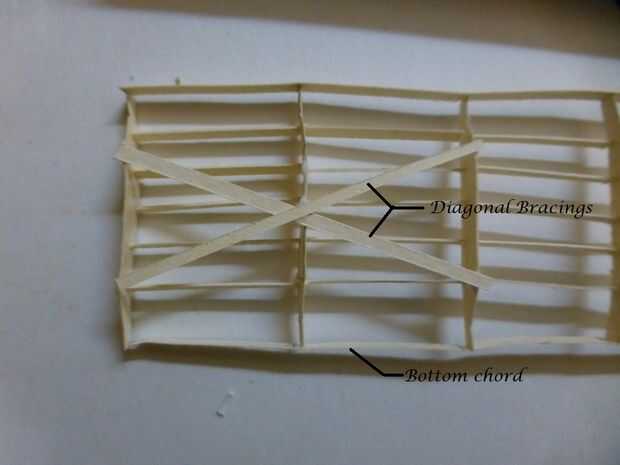

  • Fondo bracings diagonales: utilizar diagonalmente en la parte inferior de vigas cruzadas
  • Acordes de fondo: utilizado en los extremos de vigas a través de la longitud del puente de cruzadas

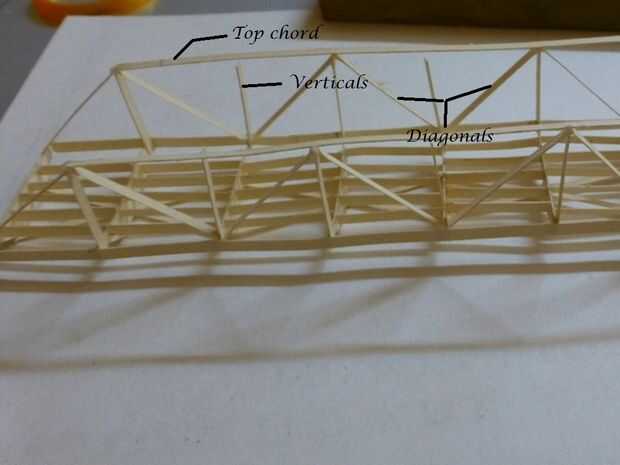

  • Acordes verticales: los miembros verticales en los extremos de vigas cruzadas
  • Acordes de diagonal: Diagonal miembros conectando la parte superior del superior acordes con los extremos de cross vigas y acorde de fondo
  • Top acordes: conecta la parte superior de todos los acordes verticales y diagonales

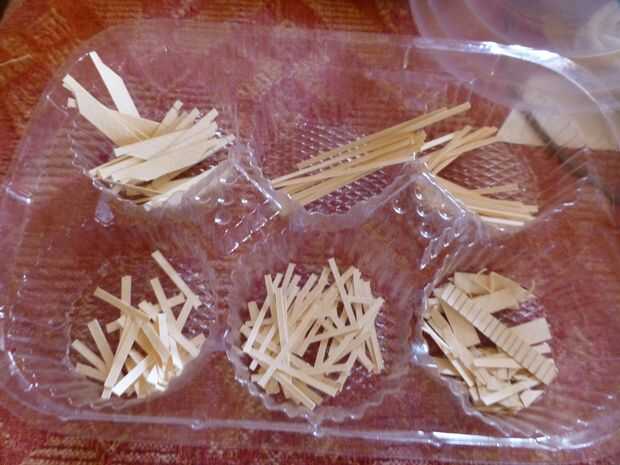

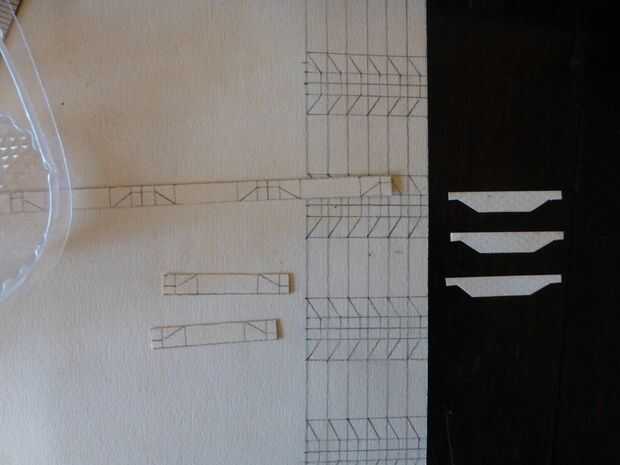

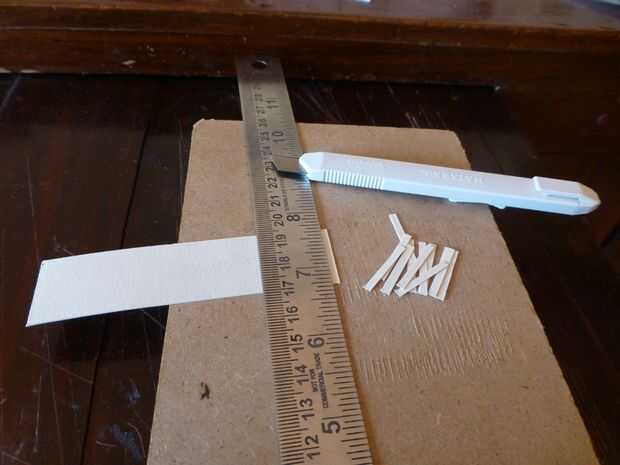

Me han llamado todas estas partes (que no sean los acordes arriba y abajo) en papel mate a la escala de 1 pulgada = 10 pies, cortado a la medida y almacenan por separado en un contenedor de cookies. Acordes de la parte inferior y superior acordes se pueden hacer como una sola pieza en cada lado del vano.
