Paso 4: El Ada fruta cargador lipo
https://www.Adafruit.com/products/390
Adafruit tiene un muy buen tutorial sobre el uso de este cargador aquí https://learn.adafruit.com/usb-dc-and-solar-lipoly...

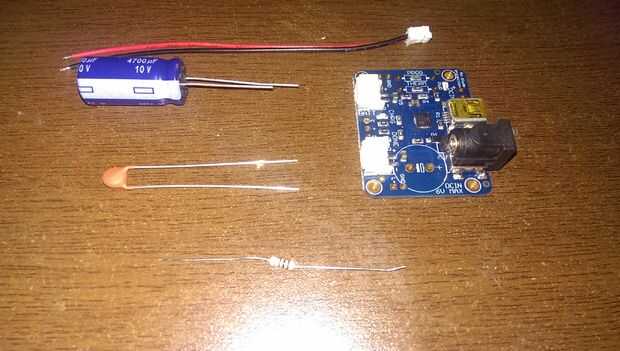

Los pasos para preparar el cargador fueron:
Eléctrica

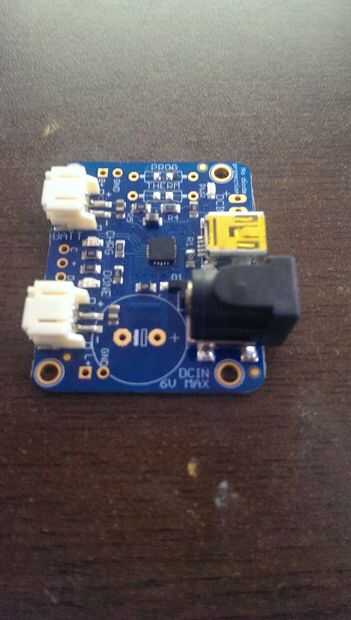

- Desoldar el PROG y THERM SMD resistores.
- La soldadura de la resistencia de 1 k en el espacio PROG. Esto regula la carga corriente de 1A en lugar de los 0,5 por defecto.

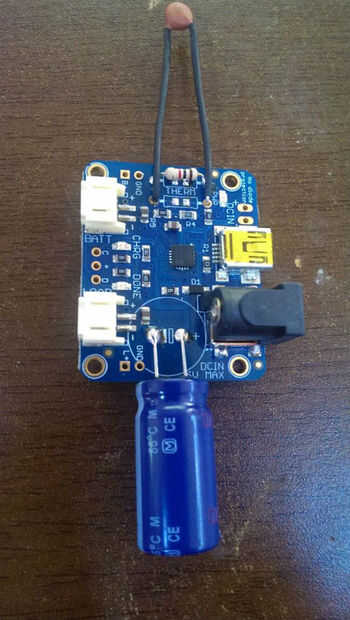

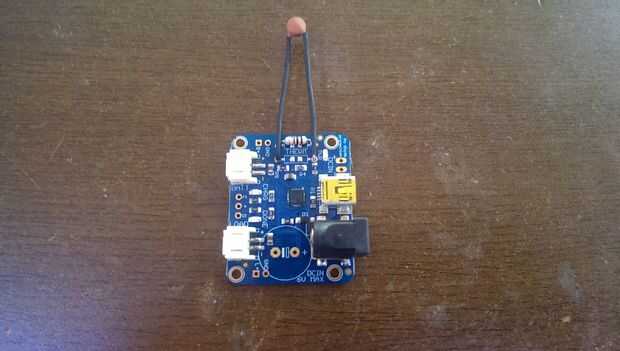

- Termistor NTC de soldadura 10k a los pines de la terma, que necesita para medir la temperatura de su Lipo/células célula por lo que tenga extender un poco. Pongo algunas del encogimiento del calor en los conductores para que puedan doblarse encima a la celda más cercana.
- La soldadura del condensador siempre en su lugar. Mina doblada sobre a causa del espacio limitado que tendría que caber en.

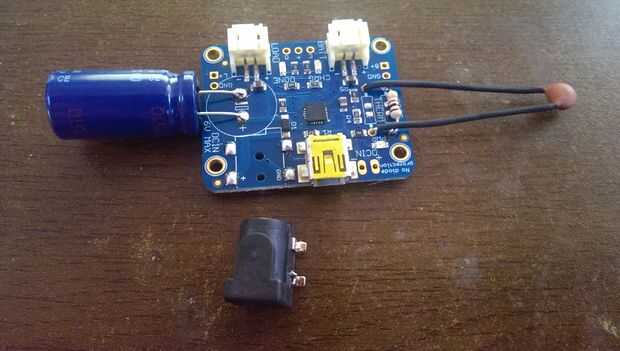

- Después de una prueba de ajuste decidí de soldar el conector de barril C.C.. Descubrí que hay que soldar un puente en las almohadillas en el lado derecho de la toma a cargo de usar el puerto USB.

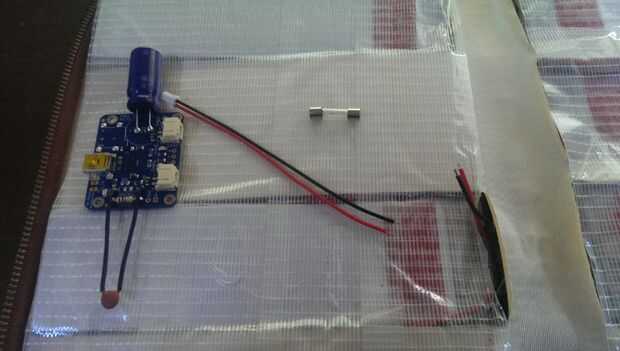

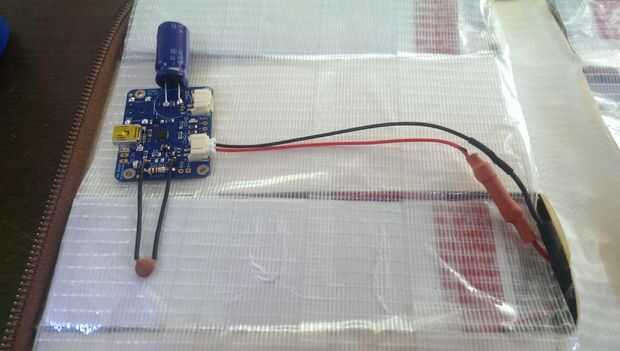

- Soldar el conector proporcionado a la batería con un fusible de 5A en línea.
Mecánica
- Hacer una prueba de ajuste para trabajar a donde vas a ubicar el cargador.
- Igual para las células cortar una hendidura en el caso y grabado la Junta hacia abajo.

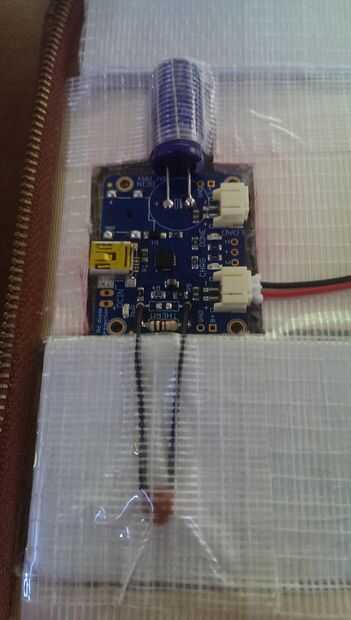

- Asegúrese de que el termistor está en contacto con una célula.

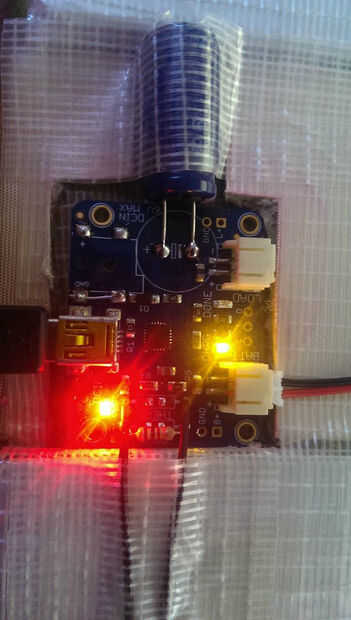

Prueba, el cargador debe cargar ahora. Enchufe la batería y un cable USB y el LED de alimentación y la carga o hecho LED deberá encenderse
