Paso 10: Agregar barras y correa

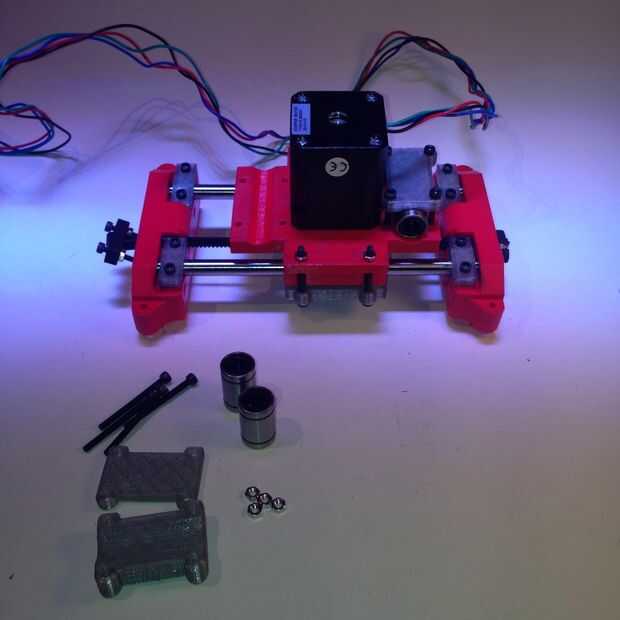

Los cojinetes del eje X Haz montados encima y debajo de los pasos de Z. El soporte de cojinete inferior (opuesta al lado de los pasos de Z con los cables que salen de ella) es más grande y tiene una pinza de cinturón que parejas con él.
No apriete la parte inferior teniendo abrazadera totalmente desde la pinza de cinturón utiliza los mismos pernos.

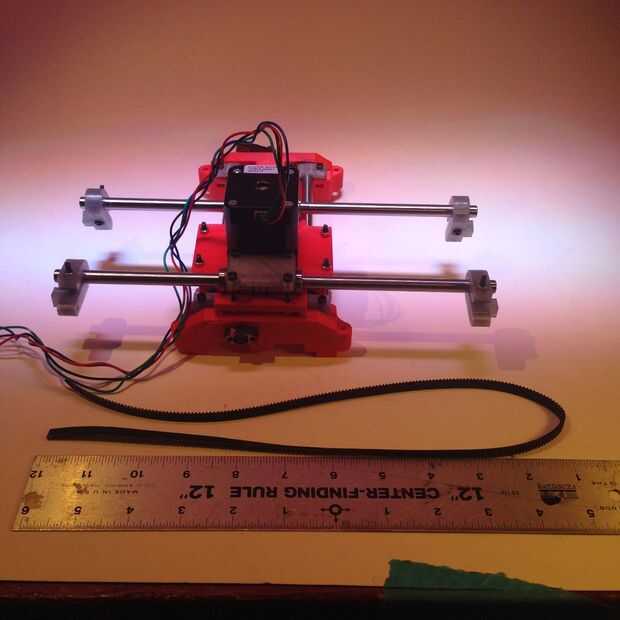

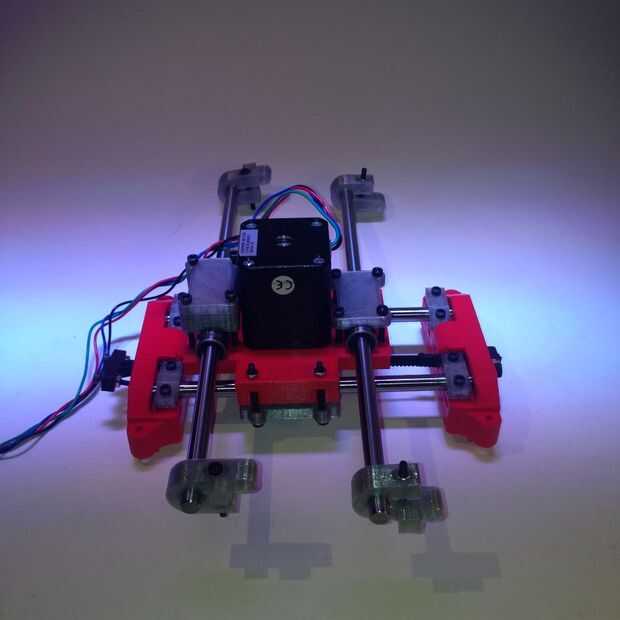

La vara lineal 10" pasa a través de los rodamientos recién instalados y las abrazaderas de barra X ir en sus extremos. Hay 2 versiones de estas pinzas así que coincide con la orientación en la imagen para que ajuste en el panel lateral cuando vamos a instalar el carro.
La longitud del bucle de la correa que mueve el eje X es difícil de hacer bien. Me tomó 3 intentos tomando el eje completamente aparte un par de veces unos pasos por el camino pero creo que el número de oro fue de 27". Asegúrese de que el bucle está con los dientes en el interior!
