El motor Solar de Pascua (5 / 7 paso)

Paso 5: Conexiones externas

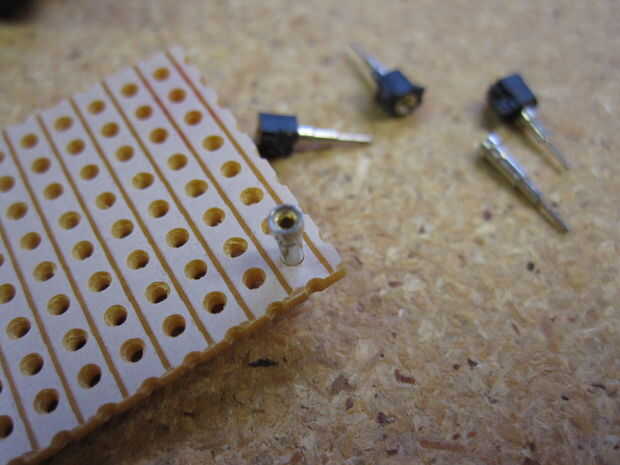

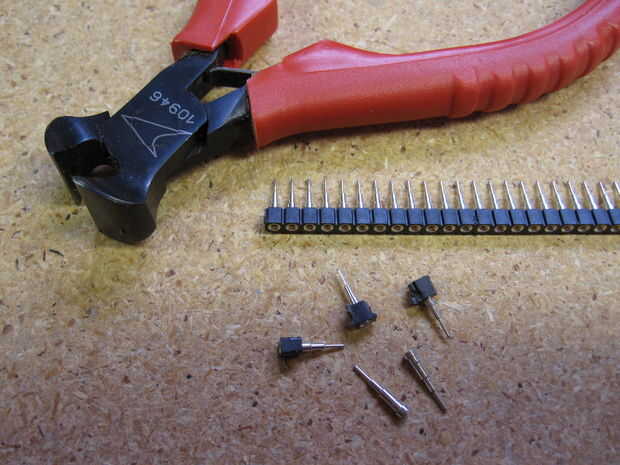

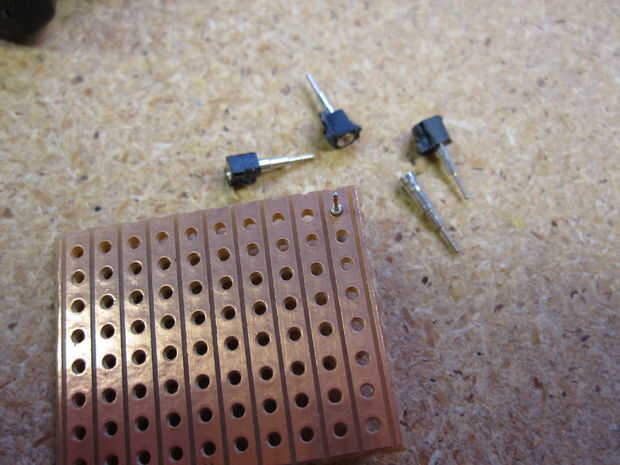

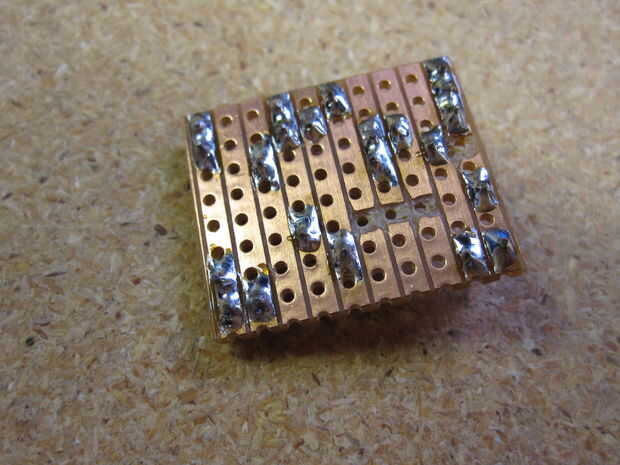

Para hacer las conexiones de la placa de circuito a la célula solar y el motor, tomas de cola pin de inline tiras son muy convenientes.  Los enchufes del perno pueden ser fácilmente se emancipa de la el plástico de la configuración que vienen por el uso cuidadoso de pinzas de.  Las colas pueden cortadas después de que los pasadores se sueldan en el tablero.

Cable sólido de calibre 24 se conecta a las tomas agradables y seguras, pero generalmente externos se conectan mediante cable de conexión trenzado flexible.  Los zócalos de la misma pueden soldarse a los extremos de estos cables para servir como pequeños "tapones" que encajan en los enchufes a bordo muy bien.

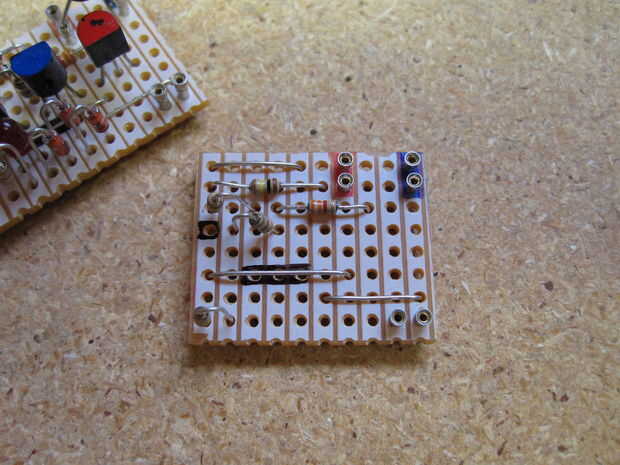

Zócalos de la placa pueden también ser proporcionados en que puede ser conectado el condensador de almacenamiento de información.  Se puede montar directamente en las tomas, o remotamente localizado y conectado a través de cables conectados a la placa.  Esto permite fácilmente cambiar y probar condensadores diferentes hasta encontrar la mejor opción para la aplicación y las condiciones de iluminación media.  Después de encontrar el mejor valor de C1, todavía puede ser permanentemente soldada en lugar, pero rara vez esto se ha encontrado necesario si se utilizan zócalos de buena calidad.
