El Manual oficial de ZeGoBeast - la base (4 / 6 paso)

Paso 4: Núcleo externo - PT. II

Paso IV

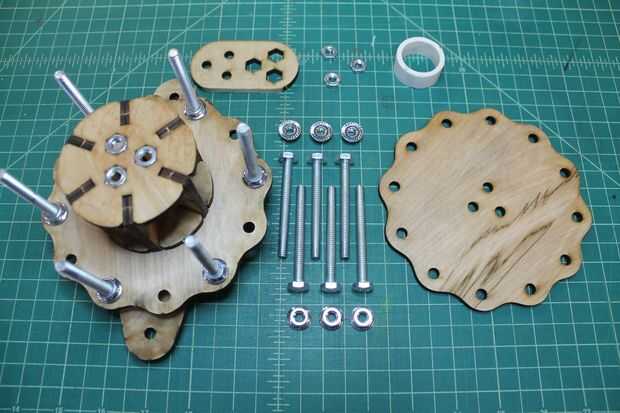

Encontrar todos estos artículos:

  • La Asamblea de parte I
  • 6 x 2 1/2" perno hexagonal
  • 18 x tuerca dentada
  • 1 x placa base exterior
  • 1 x placa interior del cigüeñal
  • 3 x tuerca hexagonal
  • Eje de PVC de 1 x 15.5mm
  • 1 x soporte de Core o 1 x base soporte con resorte montaje

Paso V

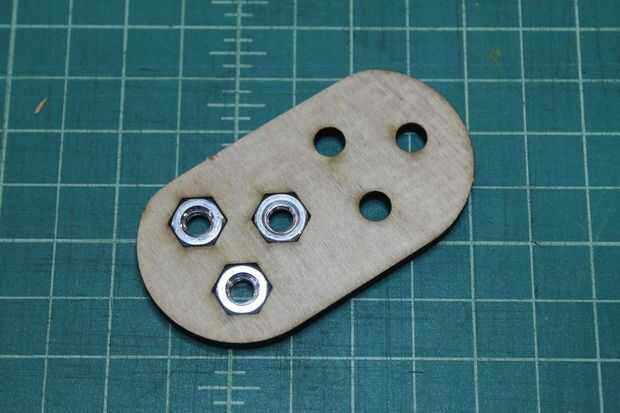

Montar la placa interior del cigüeñal como con pasos previos

Paso VI

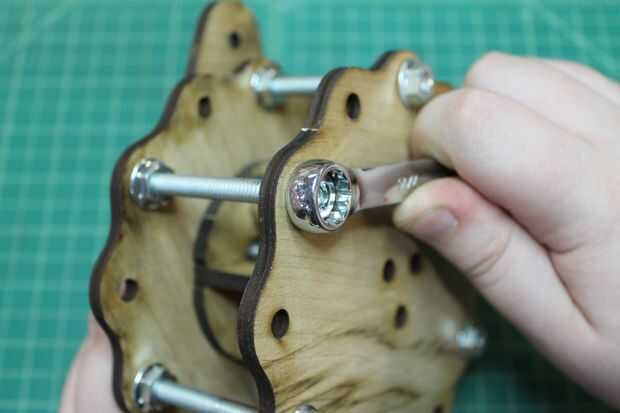

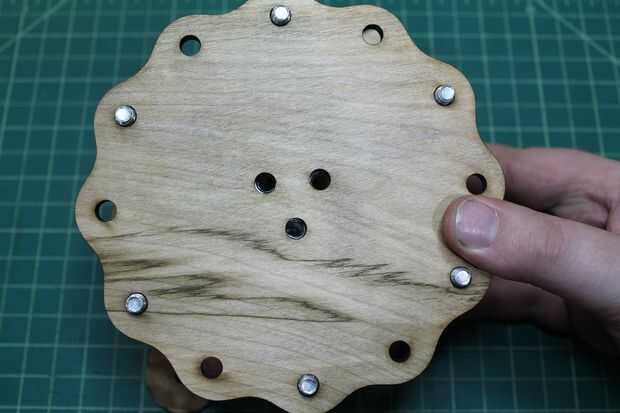

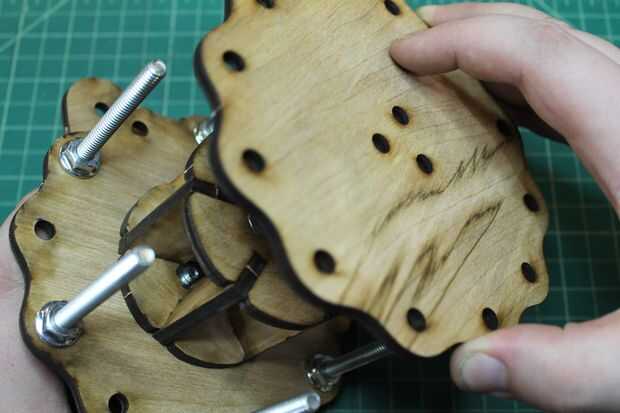

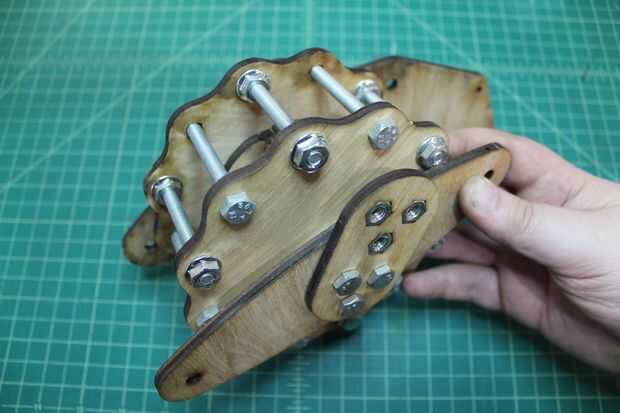

Colocar la segunda placa de base externa en la Asamblea anterior. Alinee de modo que los agujeros en el centro están en consonancia con las tuercas de maleficio contenida en el núcleo interno. Utilice las tuercas de bloqueo dentada para asegurar en su lugar.

Paso VII

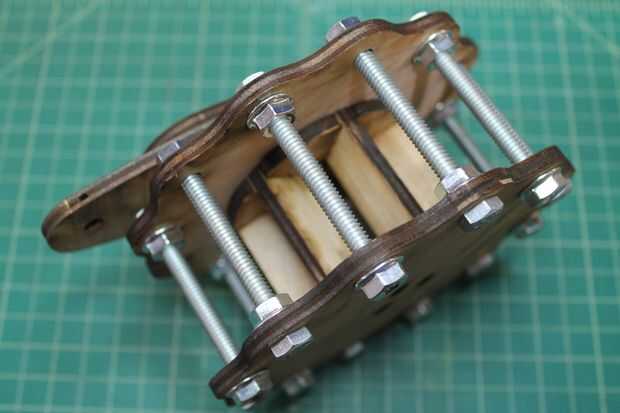

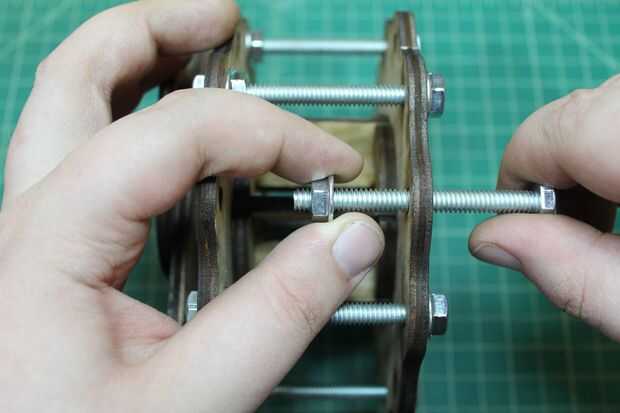

Inserte los 2 1/2" hexagonal pernos en los orificios vacíos, asegurándose de utilizar tuercas de fijación dentado por dentro y fuera de la base para fijar a la Asamblea.

Paso VIII

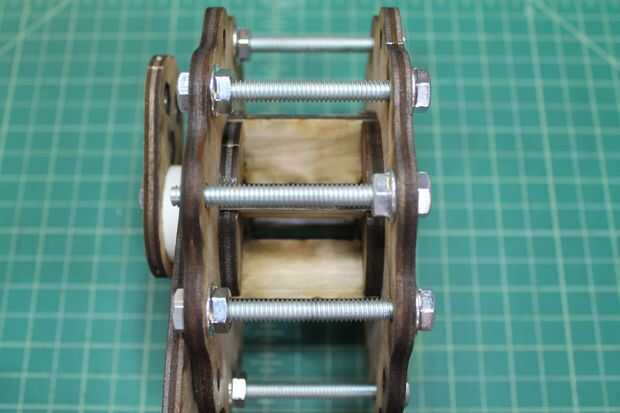

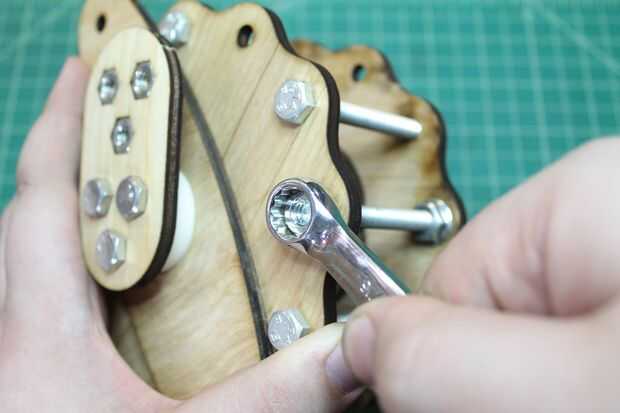

Repita el paso III del otro lado. Si utiliza el soporte de base con resorte de montaje, asegúrese de que la orientación coincide con la foto de arriba.
