El Manual oficial de ZeGoBeast - el cigüeñal (5 / 6 paso)

Paso 5: Tapado el cigüeñal

Parte I:

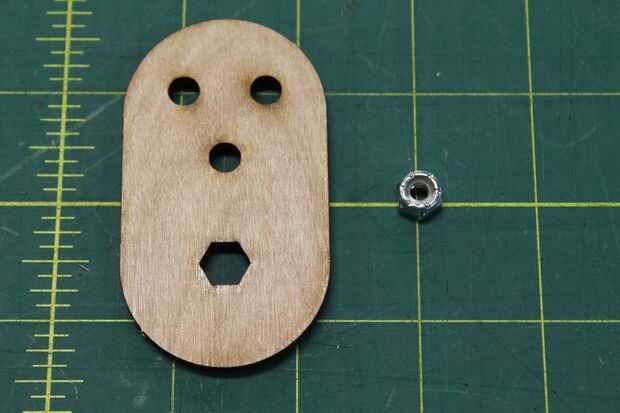

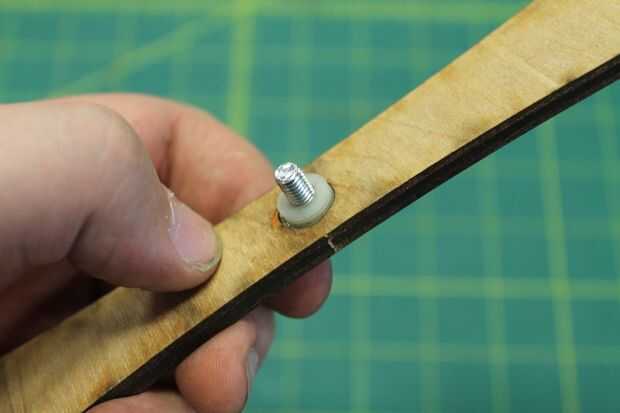

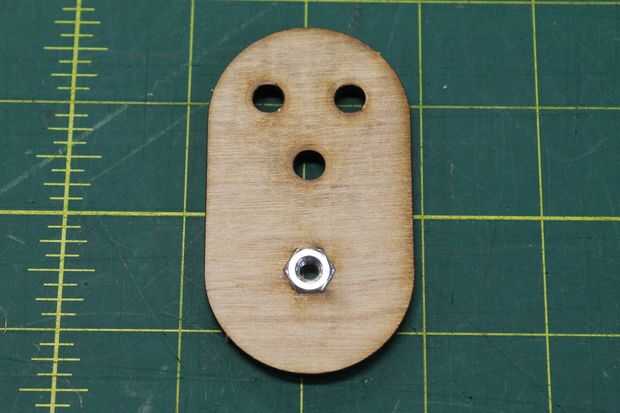

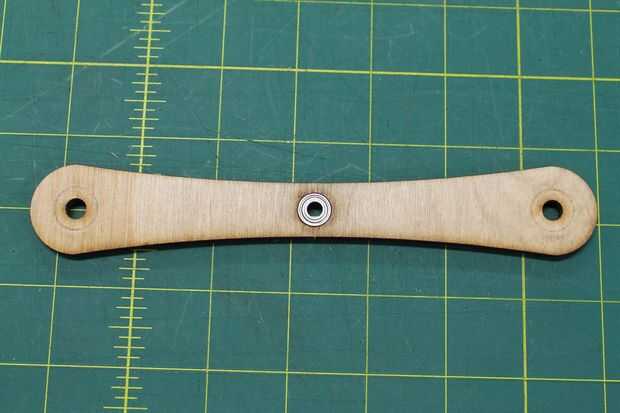

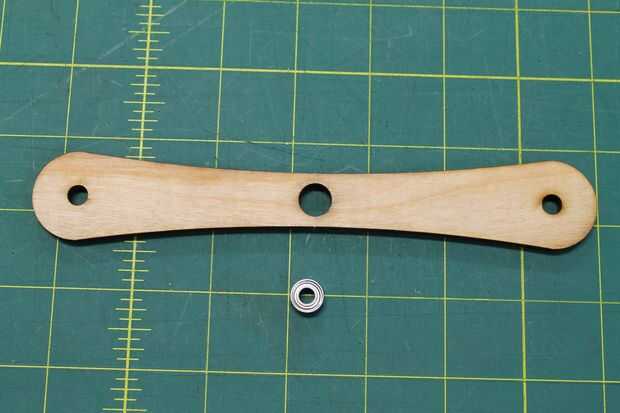

Inserte una tuerca de seguridad inserto de Nylon en el vínculo externo con el punto de entrada de la tuerca de bloqueo que se pega hacia fuera (el lado que no se inserte un perno en debe sentarse a ras con la superficie del enlace externo). También insertar un pequeño cojinete en la abrazadera externa.

Parte II:

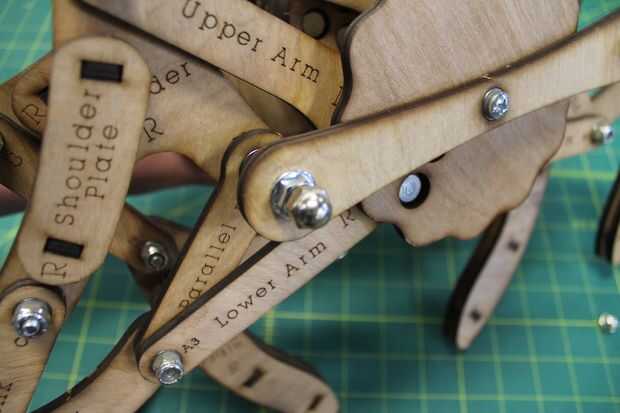

Repita el paso anterior mediante el enlace externo en vez del Link del cigüeñal. Asegúrese de que el punto de entrada de la tuerca de bloqueo quede hacia afuera de la máquina durante este paso. Esto deja un poco holgada para la siguiente parte.

Parte III:

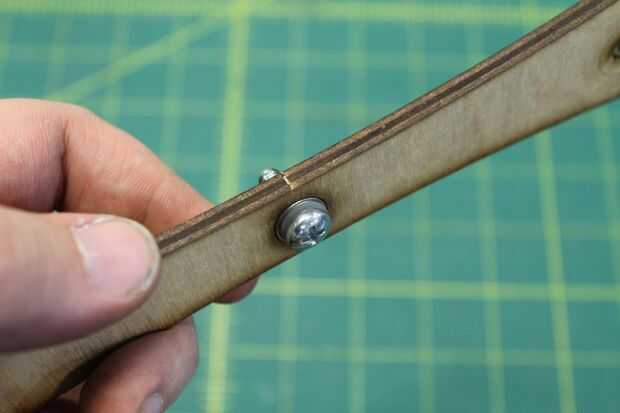

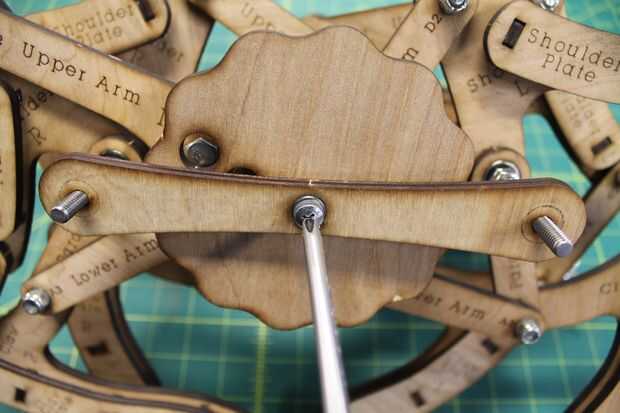

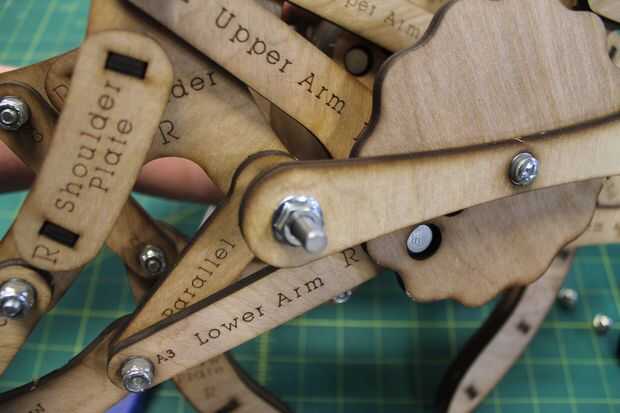

Fije ligeramente la abrazadera exterior el enlace externo usando un perno de cabeza de Pan de 5/8". Girar el cigüeñal hasta que el enlace externo parece centrado en la rodillera exterior del cojinete y perno del cigüeñal hacia abajo con tus llaves para mantener la posición.

Parte IV:

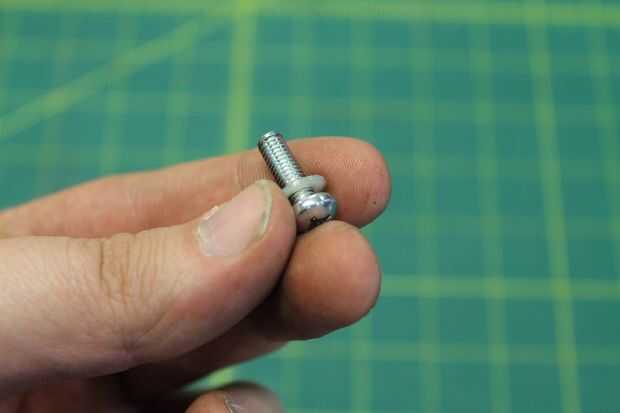

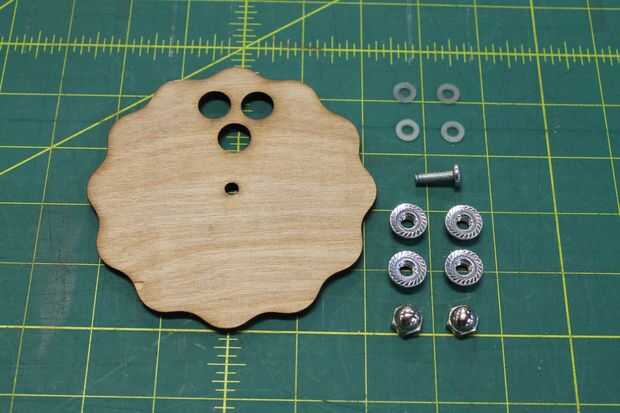

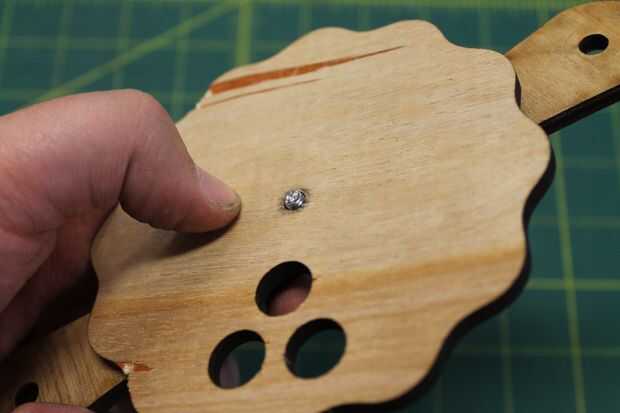

Armar al montaje del mango:

  1. Tomar un perno de 5/8"
  2. Colocar una arandela de Nylon solo en él
  3. Colocando el refuerzo exterior sobre él
  4. Seguido por 3 arandelas de Nylon, y
  5. El mango directamente sobre el

Parte V:

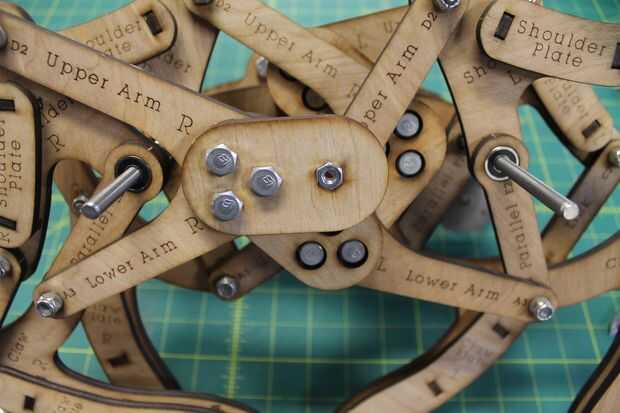

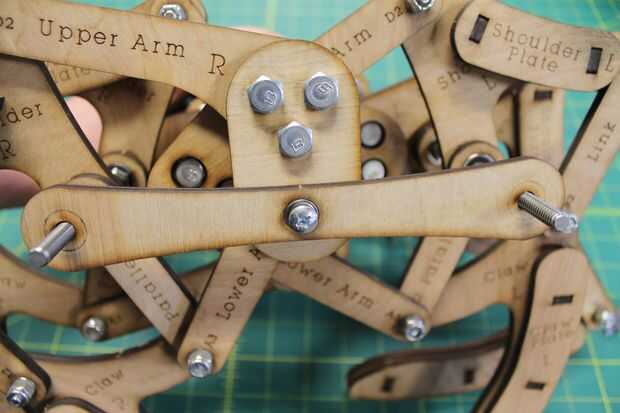

Colocar dos tuercas ensanchado hacia fuera en las barras de apoyo, seguido por el montaje del mango acaba de hacer. Coloque en el resto del cigüeñal mediante el tornillo de 5/8" y alineando los agujeros en la manija con los pernos hexagonales en la parte externa. Use tuercas de brida más para asegurar el soporte externo, seguido de dos tuercas para acabar con la varilla.

Parte VI:

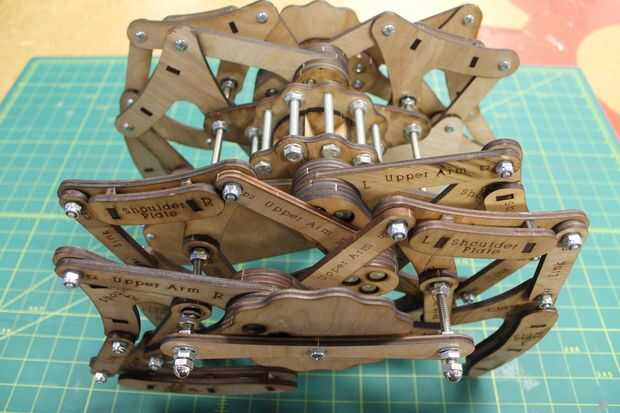

Repita para el otro lado.
