El maniquí de fabricante Musical (11 / 13 paso)

Paso 11: Colocar el amplificador

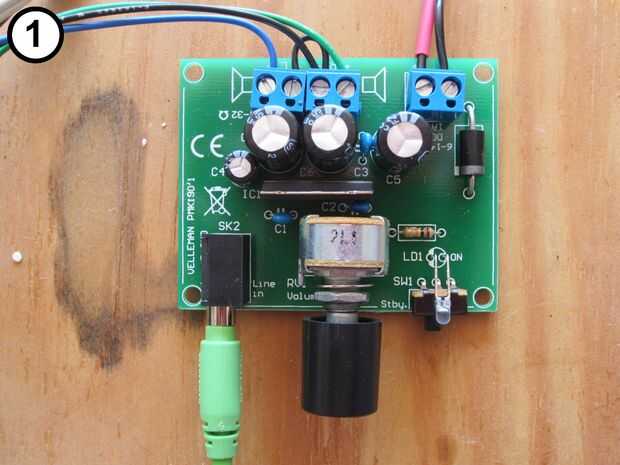

Mi iPod no tenía suficiente energía para conducir el circuito así que compré un kit de Velleman MK190 5 vatios amplificador estéreo (Foto 1) para aumentar el rendimiento. El MK190 es un barato, muy fácil de construir amplificador que fue exactamente lo que necesita hacer que todo funcione perfectamente. Usted podría cualquier amplificador estéreo similar de 5 vatios para hacer esto.

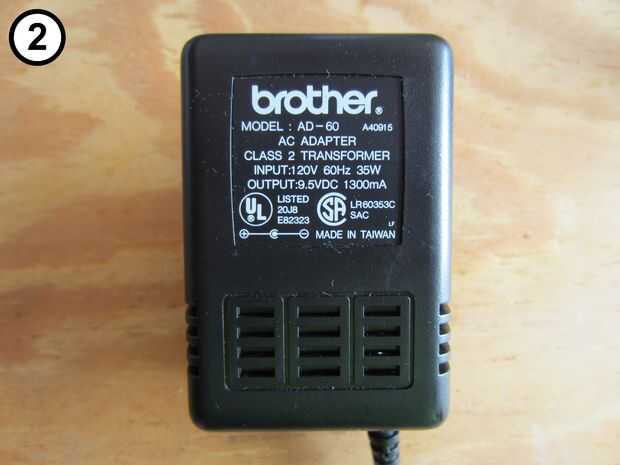

  1. Tomar la fuente de alimentación para el amplificador (Foto 2), cortar el enchufe y con un voltímetro identificar cual cable es positivo y que es la tierra. Lo positivo tiene a menudo marcas pero es mejor usar un voltímetro para asegurarse. Puse un pequeño trozo de rojo tubería encogible en el alambre positivo como un recordatorio.

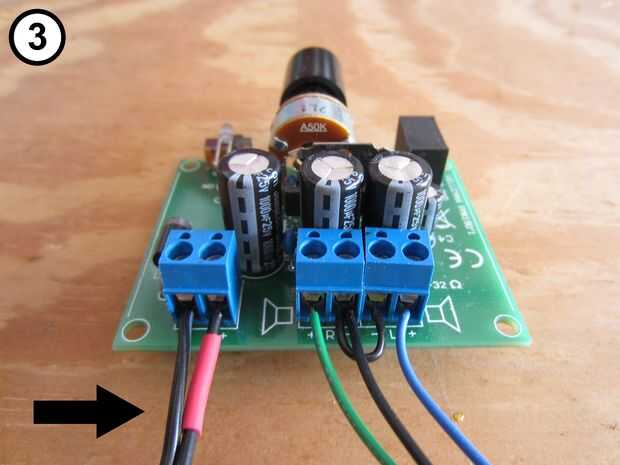

  2. Conecte los cables de alimentación al conector de alimentación del amplificador (Foto 3).
  3. Tres 6" longitudes de cables, uno verde, uno azul y uno negro de corte y pele los extremos de cada uno de los cables.

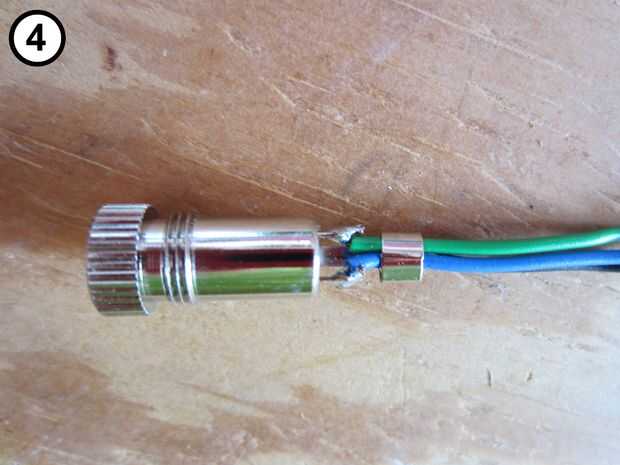

  4. Colocar y soldar los cables verde y azul a un 1/8 stereo audio jack inline (fotos 4).

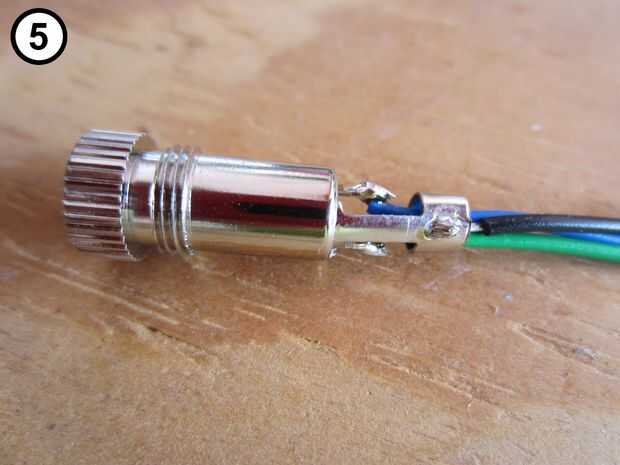

  5. Colocar y soldar el cable negro a la ficha de suelo grandes en la toma de audio (Foto 5).

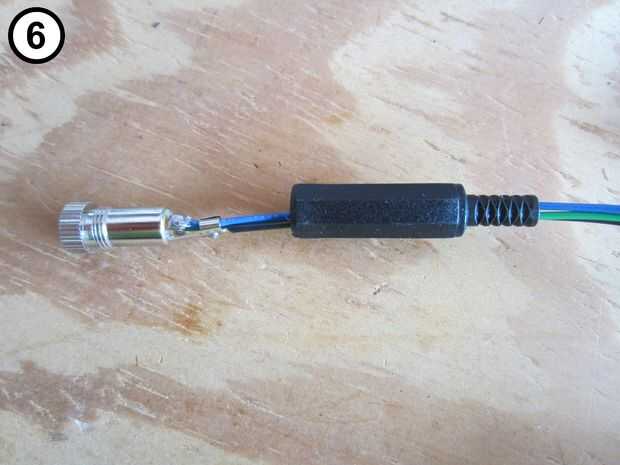

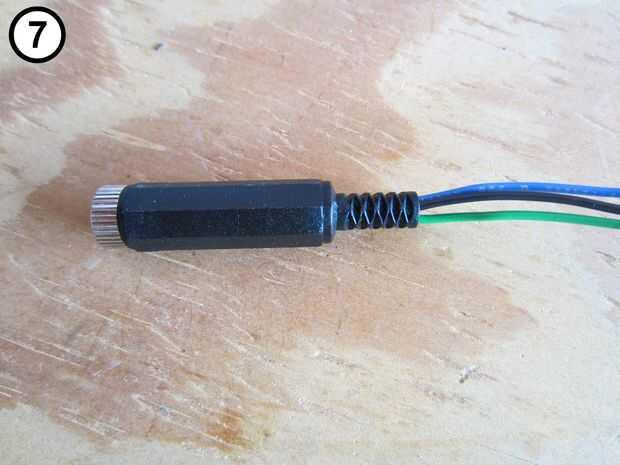

  6. Doble las lengüetas de metal alrededor de los cables para mantener en su lugar, luego deslice la tapa de la toma de teléfono sobre los cables y enroscarlo en el conector de audio (fotos 6 y 7).
  7. Corte una 1/2 longitud de cable negro y tira de ambos extremos.

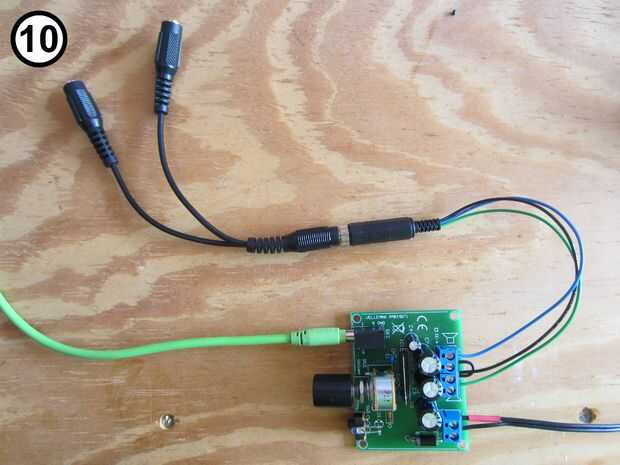

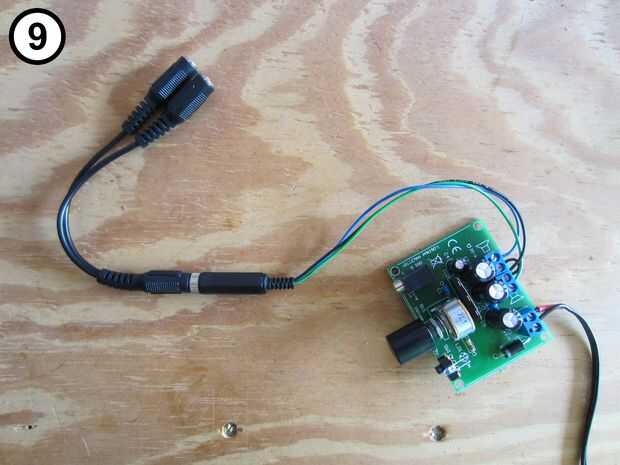

  8. Conecte el cable negro verde, azul, negro y corto en el conector de salida del amplificador (Foto 8).

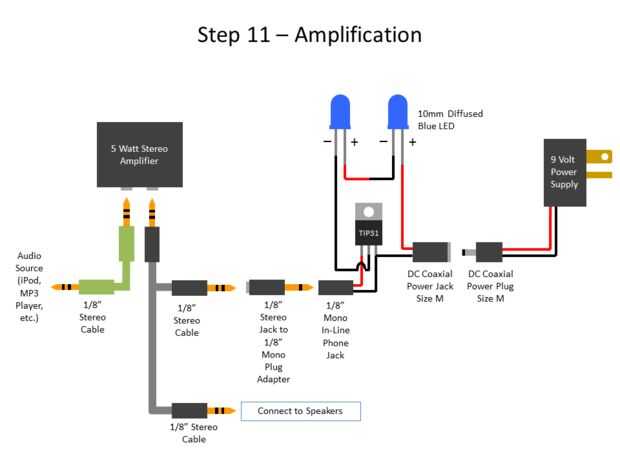

  9. Conecte el amplificador estéreo como se muestra en el primer diagrama. El amplificador necesita energía por lo que no se olvide adjuntar poder enchufarlo en y encender según las instrucciones que vienen con el amplificador.
  10. ¡ Enciende tu música y subir el volumen del amplificador hasta que el LED enciende para arriba y flash al ritmo de la música. Si en este momento todavía no funciona Compruebe el cableado. Si el cableado correctamente entonces usted puede haber dañado el LED o el transistor durante la soldadura o con la soldadura de un resfriado común y probablemente debe construir uno nuevo.
