¿El manipulante 1 (3 / 8 paso)

Paso 3: El soporte de dedo

Primero lo que se recomienda es hacer un diagrama de como tienes en la fotografia. La manera en que haces esto es que empezar haciendo un contorno de su mano. Utilice un lápiz y tratar de ser lo más preciso posible. Después de hacer esto, marque donde cada una de las articulaciones son. Hacer una línea Dónde encontrarlos, como se muestra en la imagen. A continuación poner un círculo que representa su nudillo, esto representará la parte en que el soporte no puede ir. A continuación hacer un rectángulo en los puntos entre el rectángulo, como se muestra en la imagen. A continuación y por último medir cada parte de la mano, mida el ancho de cada dedo, cada rectángulo la longitud de cada dedo, y donde están las articulaciones, las líneas que anteriormente fueron dibujadas son donde los nudillos.

El siguiente es el paso en que vas a hacer cada ortesis de dedo. Diseño abierto del 123d. Primero lo que quieres hacer es tomar una regla y mantenerla hasta la pantalla. Hacerlo equivale a una pulgada por una pulgada en la pantalla, esto ahorrará usted mucho tiempo más tarde. Luego tomar la fotografía que usted dibujó y utilice.

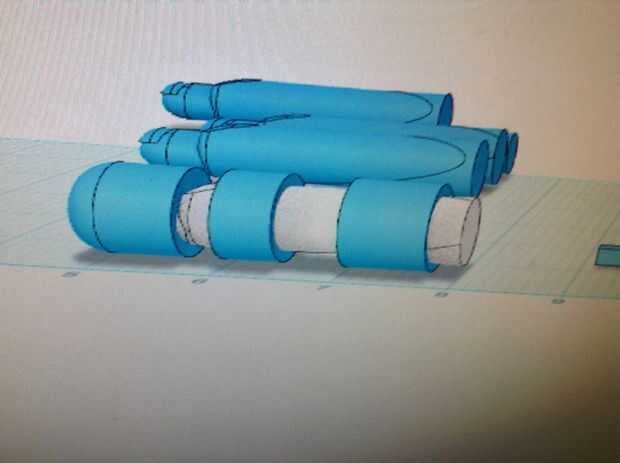

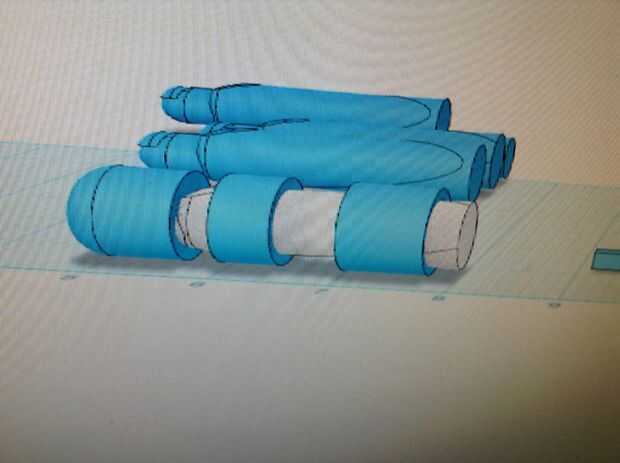

A continuación hacer un cilindro que tiene la misma longitud de los rectángulos que usted dibujó, y que es el diámetro de.1 pulgadas añadido al diámetro del dedo. Hacer uno de estos para cada articulación de cada dedo. En total debe haber 14 cilindros. A continuación mantenga el diagrama hasta la pantalla y mirar a través de y colocar cada cilindro correspondiente a cada rectángulo. Su proyecto comienza a parecerse a la imagen que usted dibujó.

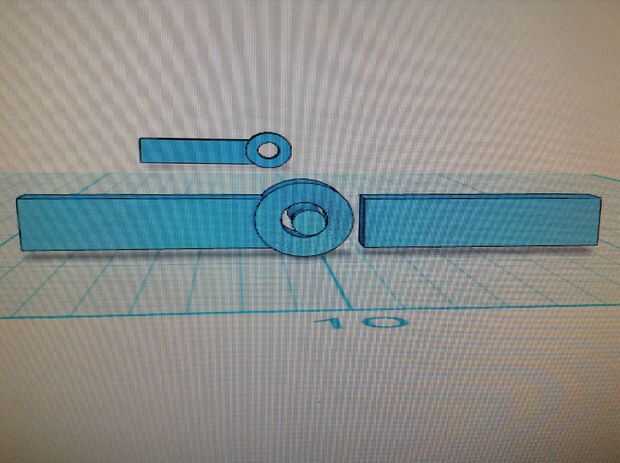

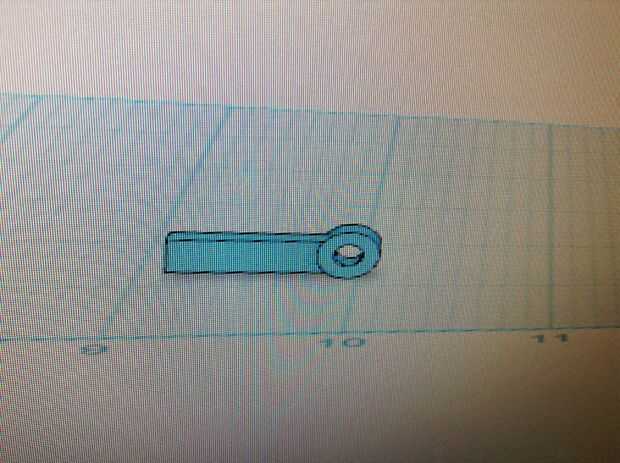

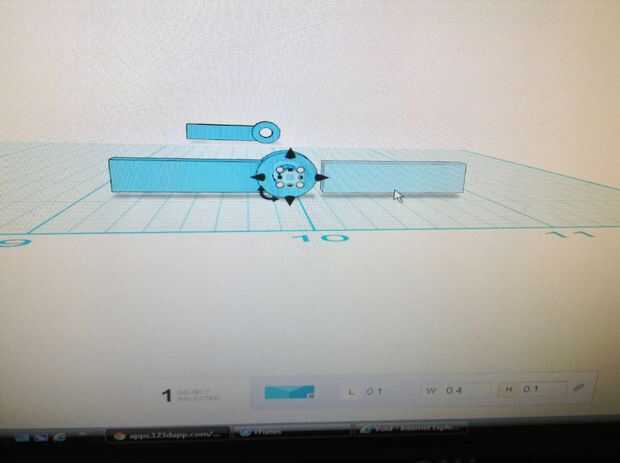

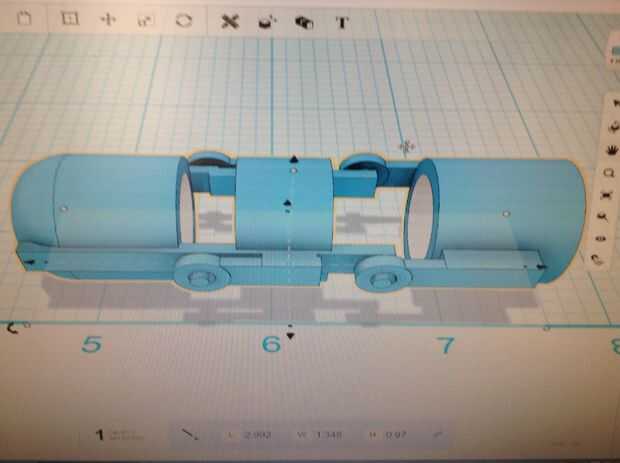

A continuación usted va a ganar las bisagras. Mis bisagras no son las mejores por lo que sugiero que usted subir con su propia. Hacer un cilindro bastante pequeño y un rectángulo que se conecta a él. Utilizar las imágenes para obtener ayuda. A continuación hacer un rectángulo y luego un cilindro que puede caber en el más grande. Asegúrese de que hay algo de espacio para la separación. Luego copie y pegue esto hasta que tengas 18. En este punto colocar las bisagras que conectan cada par de cilindros, debe ser 1 a cada lado. Ahora toma el dibujo y colóquelo encima de la pantalla. A continuación tome las bisagras y posición es que la parte de la bisagra está en línea la peluca los nudillos. La razón que para ello es que puede doblar los dedos con la rodillera en. Recuerda que el pulgar tiene sólo una articulación que puede ser utilizado, así que si usted lo mira, cuando termines, no flipar.

A continuación tome una rosquilla en forma de pieza y conecte a una pieza del rectángulo. Que sea muy pequeña y luego copiar y pegarlo para que hay 16 piezas. El propósito de ti los precios son guiar la cadena para que va a ir sobre cada parte de la ortesis. Lo siento no tengo fotos de esto. También ya que el pulgar tiene dos ejes de movimiento requiere poner rosquilla agujero rectángulo lo mismo en el interior de su ortesis de pulgar.
