Paso 5: Layer Cake

Insertos roscados de latón como se les conoce a los que saben, proporcionar puntos de fijación en todo tipo de productos. Es más probable encontrar en plásticos, en ordenadores portátiles por ejemplo, que es donde yo las conozco desde que pasé seis años trabajando como Ingeniero de ordenador portátil.

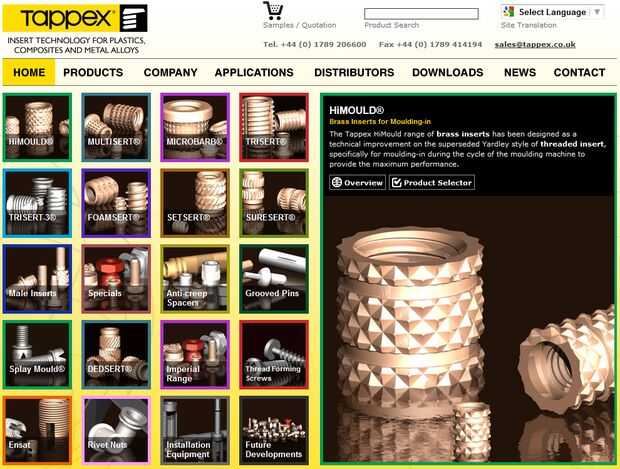

Tappex es una empresa británica que fabrica insertos roscados de latón. Que usando su línea de insertos Microbarb como puntos para los tornillos y pernos manteniendo la LittleBox juntos. Los insertos son cautivos si por alguna razón necesito desarmar la LittleBox no pierdo ninguna fijación, que es lo que pudo haber sucedido tenía decidí sobre el uso de tuercas.

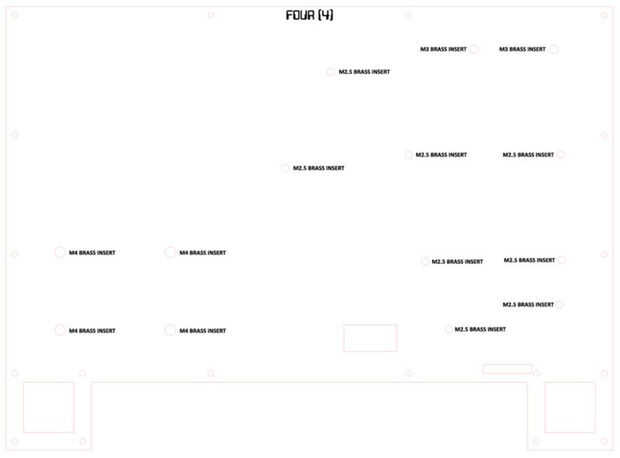

Capa cuatro de la LittleBox no contará con el centro cortado como todas las otras capas. Cortará los agujeros para tomar una selección de rellenos que actúan como anclajes para los tornillos que sostienen la electrónica en el LittleBox. El sitio web de Tappex proporciona especificaciones para el diámetro de los agujeros necesarios para cada tamaño de inserto. Por ejemplo un inserto de latón M3 Microbarb requiere un agujero de 4,66 mm. Previamente verificar las Especificaciones de corte (Kerf) con CLC sabe esperar una pérdida de material de aproximadamente 0,1 mm. Las especificaciones para un agujero de relleno M3 dibujó un diámetro de agujero de 4,6 mm (si se trata de un orificio demasiado grande a ver cuando llegan las partes pertinentes).

1 | Crear capa de cuatro. Asegúrese de quitar las líneas de corte para el área visible de la pantalla y dimensiones exteriores de la pantalla LCD. Debe tener una capa sólida donde marcamos podemos cortar los agujeros para los insertos. Deje el cable toque cut-out y, por supuesto, los cortes del altavoz.

Cuando marcado corte agujeros para montaje en el PCB recuerden que usted está buscando en la capa de la parte delantera y que los PCB se colocará desde la parte posterior. Los orificios de corte se espejan mirarlas de frente.

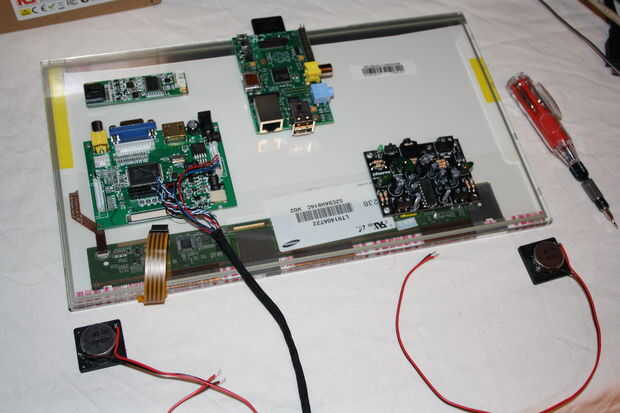

2 | Gire la pantalla hacia abajo. Colocar el PCB en la parte posterior de la pantalla LCD donde quieres que vaya. Coloqué el Raspberry Pi para que la tarjeta SD sobresale la mitad de la LittleBox en la parte superior.

3 | Marcar agujeros de corte para cada uno de los PCB que van en el LittleBox (recuerde los agujeros del espejo). No olvides un recorte para el arnés de LCD pasar a través. Cada agujero tiene texto junto a diciendo que inserte Microbarb debe instalarse.

Tomé las medidas para la frambuesa Pi de una plantilla, las medidas de la placa lógica se incluyen en la hoja de datosy el resto que tenía que medir a mano. Recuerde cuándo colocar el PCB que deberás dejar al menos 10mm espacio alrededor de los bordes exteriores. Considera que las conexiones a los PCB como auriculares, entradas de alimentación y enchufes USB, necesitan espacio no sólo de los lados sino de uno al otro.

Todos lo PCBs se sientan en separadores de 3mm, con la excepción de la M4 montan PCB (RKAmp2) que se basa en separadores 4 mm.

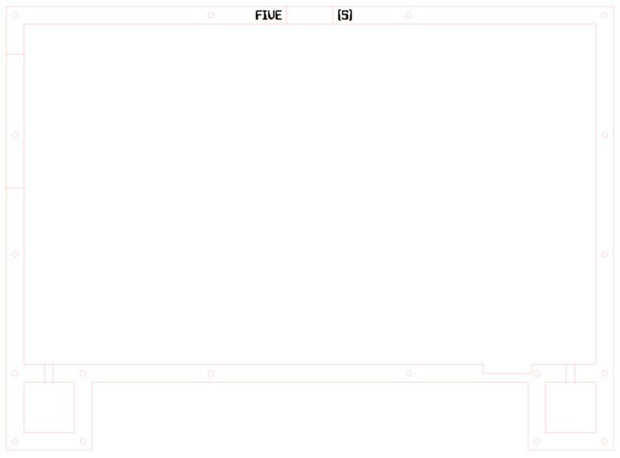

4 | Copia y pega la Fascia en la capa 5.

5 | Crear líneas de corte en la parte superior de la tarjeta SD en la Raspberry Pi.

6 | Dibuje dos líneas de corte 5 mm. en el centro de la frontera superior de los dos altavoces. Los cables de altavoces pasará a través de estos agujeros.

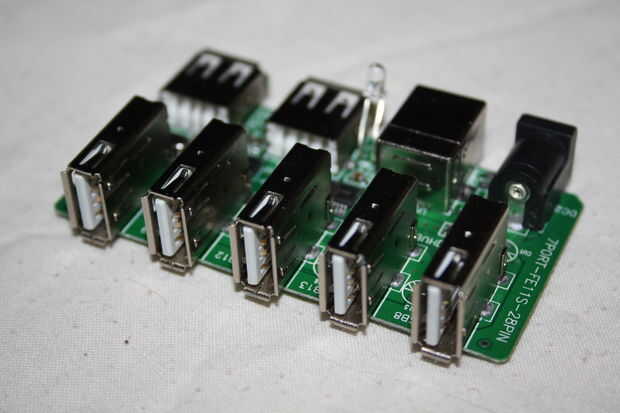

El Hub USB no tiene agujeros de montaje así que tenemos que ser creativos. Voy a alterar la frontera por lo que puede utilizarse para sujetar el eje en su lugar. Voy a tener que tener en cuenta el tornillo M3 que va a pasar entre las dos tomas USB más bajas. Va a utilizar a un espaciador de 18mm M3 para que la madera contrachapada no es doblada cuando se aprieta el tornillo.

Sobre la base de PCB del Hub USB pienso pegar unas tiras de espuma de 3mm. Esta wil ayudan a sostener el eje, pero también mantener los cables por el agujero de la capa cuatro.

7 | Medir el eje.

8 | Dibujar dos líneas de corte haciendo espacio para el cubo.

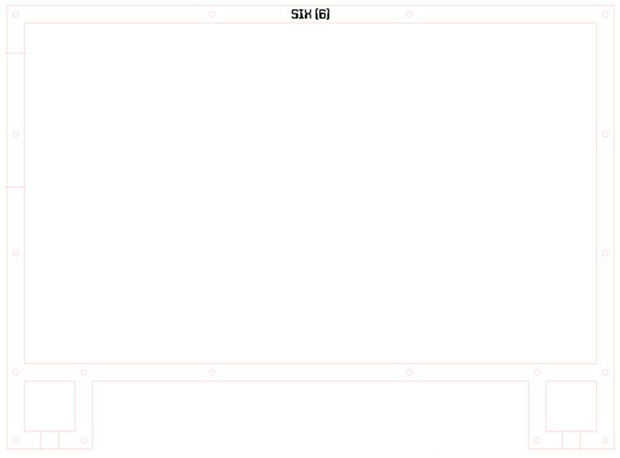

9 | Copia y pega la Fascia en la capa seis.

10 | Duplicar las líneas de corte para el cubo. Centro de la frontera 10mm alrededor de la base de los altavoces dibujar dos líneas de corte 10mm aparte. Esto creará un orificio para ayudar a mejorar el rendimiento de altavoces de bajos.

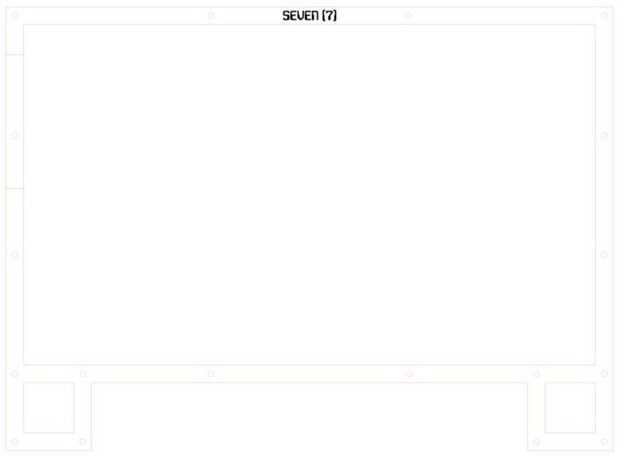

11 | Copiar y pegar la Fascia en la capa siete y duplicar las líneas de corte para el concentrador USB.

12 | Copia y pega la Fascia en la capa ocho.

13 | Alterar la frontera para que la madera contrachapada de ranuras entre las tomas USB.

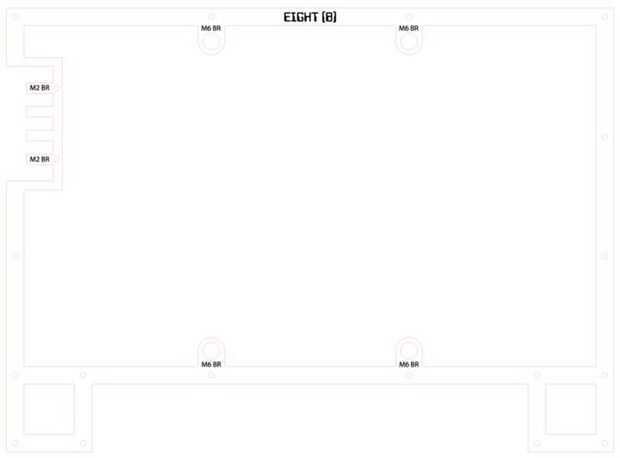

14 | Crear dos cortes para Microbarbs M2, para ayudar a fortalecer la Asamblea.

El LittleBox cuenta con un stand, el stand incluiremos el convertidor de DC DC y el PCB de potencia diseñado en el paso 3. El stand tiene que adjuntar al paquete de pantalla por lo que debemos añadir los soportes para ello. Usaremos Microbarbs M6 como parte de los soportes.

Le puse los soportes de la base cerca de donde los tornillos M3 son ir. Hacerlo así ayudaría a combatir cualquier tensiones en la madera y aumentar la fuerza en la zona de soporte.

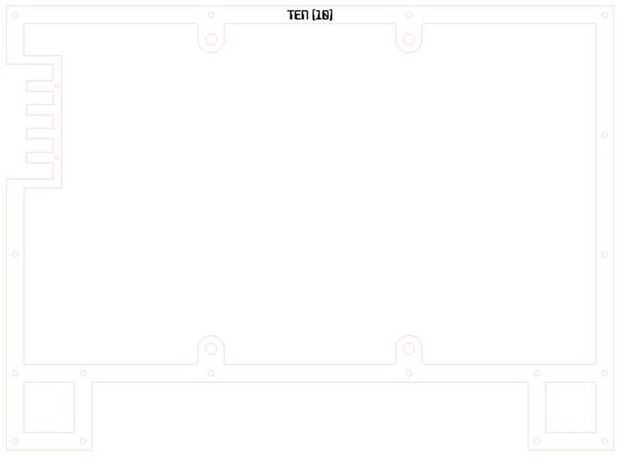

15 | Modificar las líneas de corte alrededor de la tapa dos y fondo centro de los agujeros de M3 que caben en los soportes para sostener cuatro M6 Microbarbs.

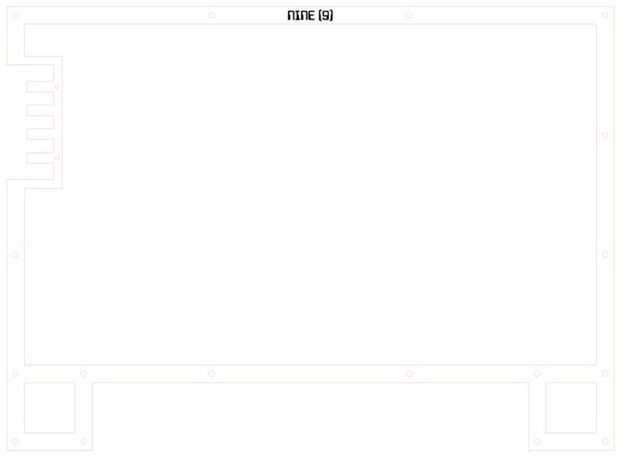

16 | Copia y pega la Fascia en la capa nueve.

17 | Duplicar las alteraciones para el Hub USB de recordar para reducir los tamaños de agujero de M2, pero no copie los soportes.

18 | Copia y pega la Fascia en la capa 10.

19 | Duplicar las alteraciones para el Hub USB y los soportes de memoria reducir el tamaño de los agujeros M6.

20 | Copia y pega la Fascia en capa once.

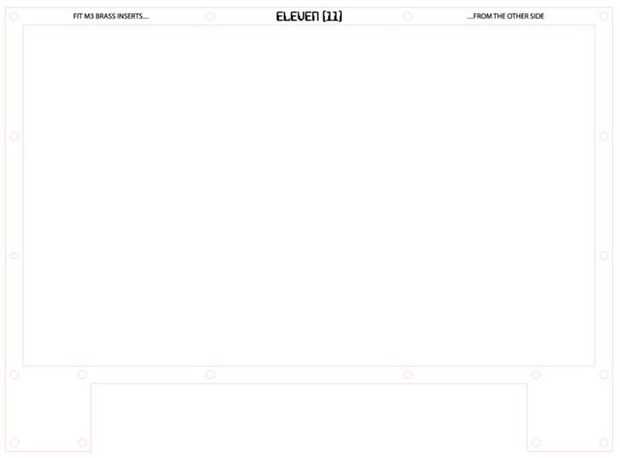

21 | Esta es la capa final por lo que no tenemos que hacer modificaciones, pero tendrá que eliminar las líneas de corte para los altavoces y aumentar el tamaño de los agujeros de M3 a tomar Microbarbs. También puse en una nota a decir los insertos de latón deben insertarse desde el otro lado.
