Paso 7: Puente y anclaje de cadena
Esta guitarra tiene 4 pares de cuerdas, pueden trabajar 4 sillas ajustables. Pero algunas guitarras de 12 cuerdas que utilizan 6 sillas sonido desafinado (problemas de entonación) debido a los indicadores de la cadena disímiles en los pares. Por lo tanto, utilizan 12 sillas ajustables. Fui para 8 sillas individuales, que ha demostrado ser necesaria.

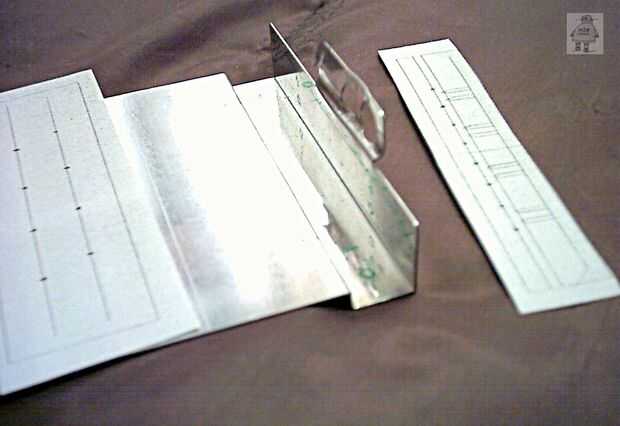

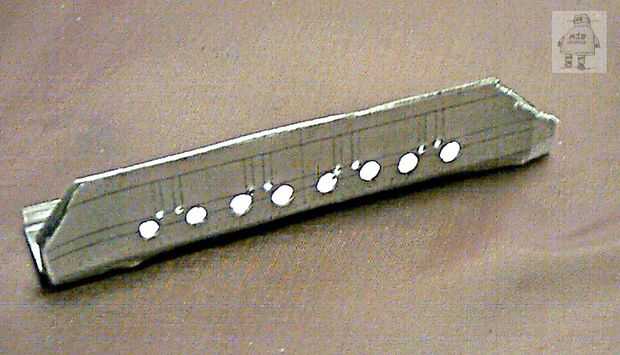

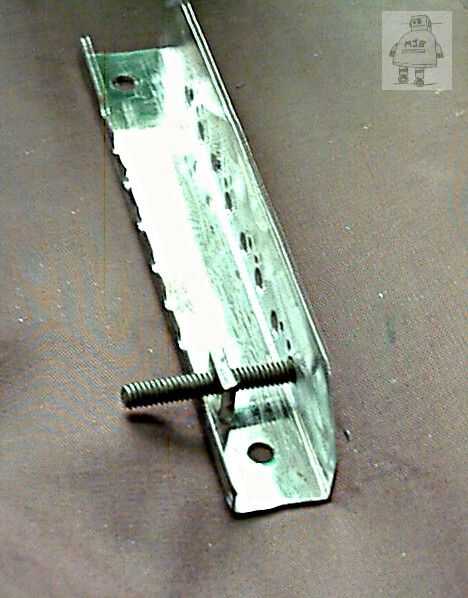

El puente se hace de un trozo de placa de acero de desecho, que ya fue doblado a acerca de las dimensiones correctas. Puede utilizar valores de L ángulo demasiado. Va la plantilla de perforación y corte en el metal para proporcionar una guía y ocho agujeros para los tornillos, además de ocho agujeros para las cuerdas se perforan a través de, una prensa del taladro es esencial aquí como los orificios están muy juntas! También, un par de agujeros de montaje, para más tarde. Corte las esquinas, y hemos terminado.

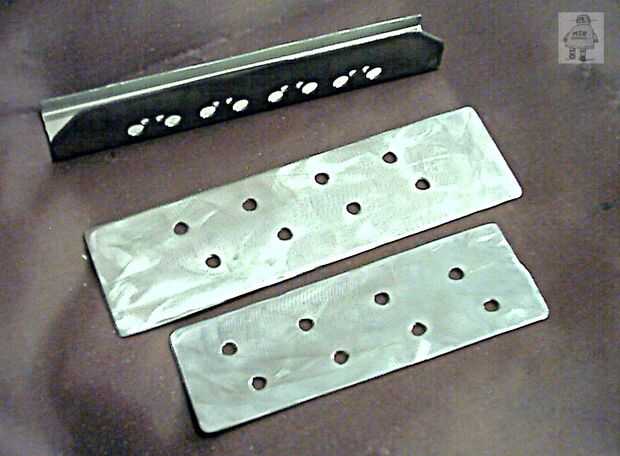

También corté un par de placas de refuerzo usadas para los puntos de anclaje de cadena, de la misma hoja.

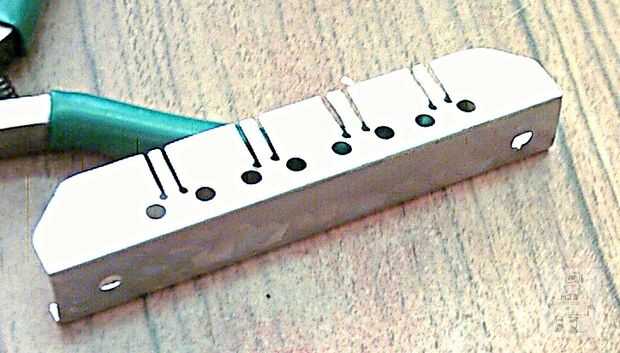

Los agujeros de la cadena son rasgados a través a la parte superior del puente (disco de corte dremel) para dejar las cuerdas y entonces, como roscar a través es más incómoda.
Todo este metal fue "limpiado" con un disco de lija dremel, que da un efecto nacarado extraño. Estoy dejando que el!

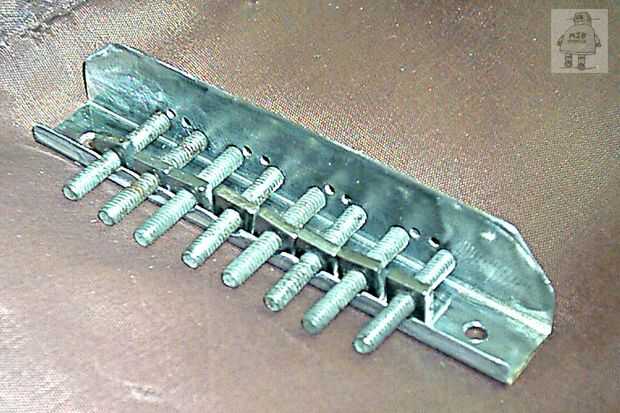

Ahora puedes ver donde entran las tuercas cuadradas. Esto permite unos 11mm de ajuste, en la cima de cualquier inclinación/movimiento del puente en su conjunto. Así que deberíamos terminar con una canción en guitarra. Los ocho agujeros para los tornillos deben colocarse para permitir que la tuerca sólo tocar el metal que se desliza hacia adelante y hacia atrás. Tenga en cuenta, los ocho pernos tengan un espaciado uniforme, pero no son los agujeros de guía de cadena.

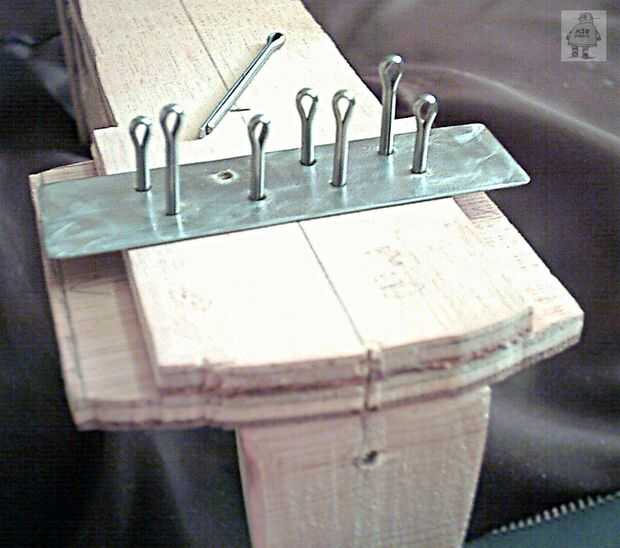

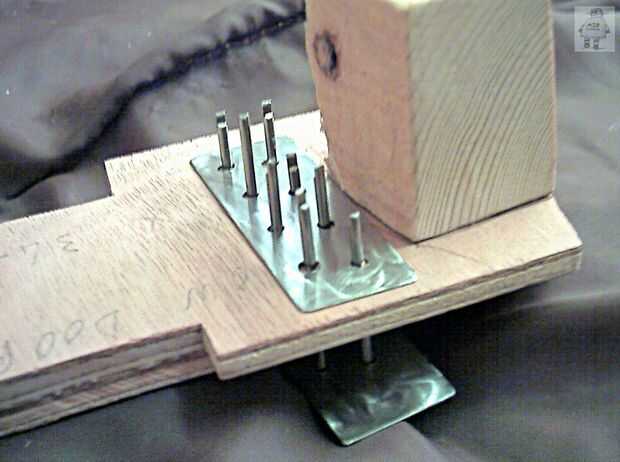

Las cuerdas se unen al cuerpo uso ocho pasadores de split y las dos placas de refuerzo para la madera consiguiendo rasgada para arriba. Alinee las placas a la línea central del cuello, perforar la parte superior y luego pop los pernos a través de. Deben ser un ajuste apretado, y usted debe poder conseguir la placa inferior en demasiado!
Las cuerdas no se queda en la parte superior las tuercas cuadradas sin ayuda. Poner una "muesca" no fue suficiente, así que aquí está el plan B:

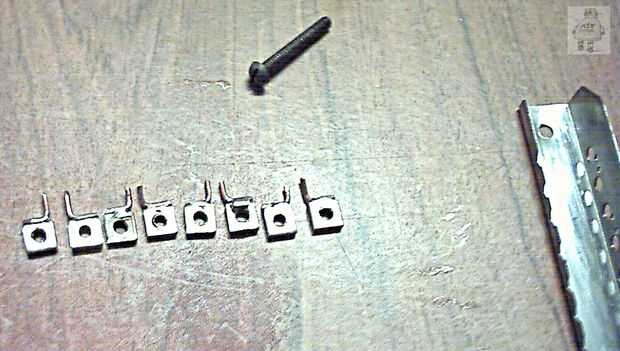

Yo soldado longitudes cortas del alambre de cobre, doblado en ángulo recto los ganchos, a cada tuerca. Asegúrese de que la cara superior de la tuerca se limpia muy bien, con un archivo, asegúrese de que el cobre es brillante y a la soldadura en. Cualquier saliente alambre o soldadura puede recortar lejos después y de tierra suave, para conseguir que alineados a la derecha es más importante que estar super aseada.
Más adelante: he añadido un clip de retención para mantener todos los tornillos en línea también. Tome un clip grande y formar en un bucle que se ajusta firmemente sobre los tocones de perno de 8. Yo también "rechazó" las cabezas de los pernos de sujeción en un taladro de mano y ejecutarlos contra un archivo, para que no interfieran con los agujeros de la cadena.
