El gran juego de cinco (12 / 16 paso)

Paso 12: Cableado eléctrico del condensador Lilypad

Esto es él. El paso final para obtener las entrañas de lo creado. Cuidado y precaución en un seguimiento de la colocación de líneas de circuito harán una gran diferencia aquí, donde todos confluyen.

1. Empezar por 11 segmentos de corte de alambre de arte, cada 4" largo. Individualmente los bobina sobre las 11 terminales el Lilypad (que usará cada uno de ellos) como lo hicimos con el Neopixels individual en el paso 8.
2. Tomar el cable de arte proveniente de positivo (+) del perno en el Lilypad y gire alrededor de la positiva (más) del condensador, doblar la conexión hacia afuera y lejos de los negativos (más corta).
3. Tome el cable de la nave que viene del suelo (-) pin en el Lilypad y gire alrededor de la negativa (menor) del condensador, doblar la conexión hacia afuera y lejos de lo positivo.
4. Coloque el Lilypad y el condensador en su posición aproximada en la sección de nuestra "tercera página".
5. Usando la estrategia de torsión y grabación que hemos utilizado en otros lugares, conecte las líneas de tierra que son indicadas por los diagramas y sus etiquetas post-it/cinta para la conexión adecuada. Cada prueba como vas para asegurarse de que está conectando lo que usted piensa que se está conectando e investigar/resolver las discrepancias.
6. Hacer lo mismo con las líneas positivas (debe ser menos de ellos) a la conexión positiva entre el Lilypad y el condensador. Cada conexión de prueba a su vez e investigar/resolver problemas.

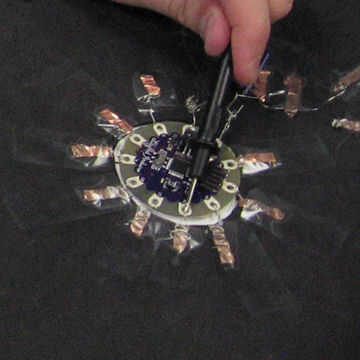

7. A partir de la parte superior izquierda, torsión, flexión y grabar el alambre del arte de cada pin al apropiado exponen final de cinta de cobre orientada hacia él. Asegúrese de que van a las líneas correcto o usted puede derretir todo cuando ponemos en el poder. Usando siguiente/etiquetas y diagramas y pruebas de continuidad a lo largo de la manera es una necesidad para ello.
8. Una vez que está conectado, con todos los extremos de cobre conectado y grabado hacia abajo y hacia fuera del camino, y usted sabe que los circuitos son buenos, todo el conjunto está listo para la programación, que lo dejo para su propia sección en el extremo y pasar a la etapa final en la construcción de hardware.
