Paso 9: Perfboard Arduino

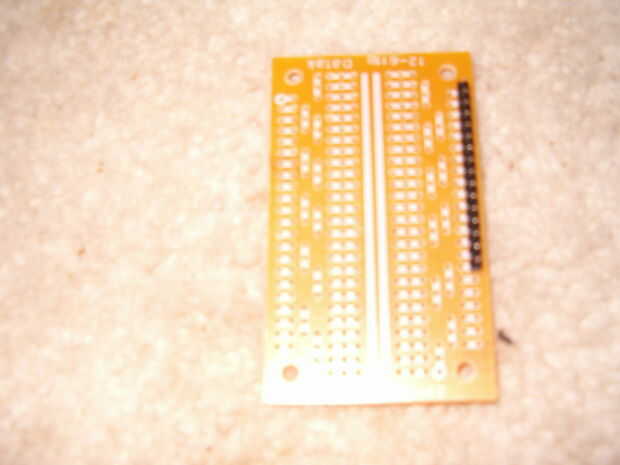

Básicamente su objetivo es recrear el circuito de arduino protoboard en este tablero de perf haciéndolo más pequeño, más fuerte y más permanente.

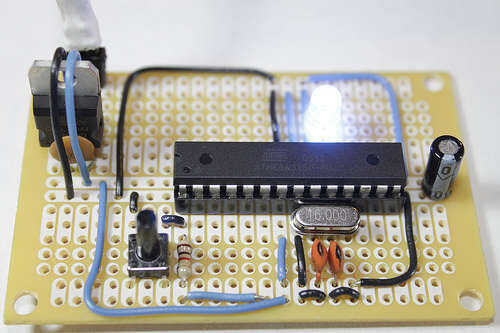

Todo lo que necesitas para poner en el tablero es el mismo circuito que había en el protoboard con el agregado de un LED en el pin 13. Todo lo demás en el ejemplo anterior que puede ignorar.
Mantenga sus conexiones más lejos del borde del tablero que jmsaavedra porque necesitamos esos espacios de exterior para las conexiones de la Rúbrica femenina y la pantalla LCD. Trate de mantener apretado!
El regulador de potencia en el circuito de arriba no es realmente necesario para nuestro proyecto porque el voltaje operacional del atmega328 es 5,5 voltios y sólo vamos a ser un poco sobre eso al principio de la vida de Geocache viajando. Dicho esto, si usted está preocupado por dañar el circuito necesita un regulador con menos de la caída de 2 voltios del regulador 7805 en hackduino de jmsaayedra. El 7805 haría que la tensión máxima disponible para el circuito de 4 voltios. Esto no es suficiente para alimentar óptimamente el LCD y el servo.
El perfboard va a ser el eje central de su caja. El servo, GPS, LCD, baterías, relé e interruptor todos conectará a esta placa en una forma u otra. Antes de entrar en cualquiera de esas conexiones sin embargo asegúrese de que se puede ejecutar un simple abrir y cerrar programa LED demostrado en jmsaavedra's instructable. Esto le permitirá saber si la placa está trabajando para comenzar con antes que complica cualquier proceso de solución de problemas con los cables más.
