El ecualizador de gráfico de alcoholemia de simulador de relámpago - Arduino Powered (1 / 6 paso)

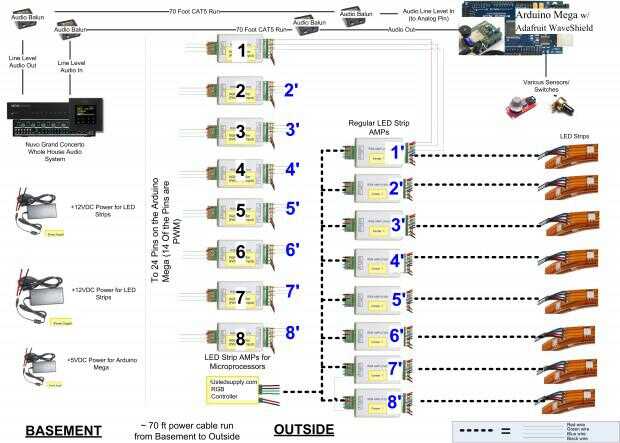

Paso 1: El esquema y la solución de Audio

que necesitaba para poder controlar cada una de las tiras de LED 8 (cada tira tiene 10 pies de largo) individualmente. Control individual de cada LED en la franja de habría estado bien pero no era necesario para este proyecto.

Después de un poco de investigación, aterricé en la gente sobre en usledsupply.com. Su servicio fue excelente, que me contestaron todas mis preguntas incluso los tontos de manera oportuna. También hicieron un esquema de cableado personalizado basado en mis necesidades y corte las tiras de LED para las longitudes que necesitaba.

El proyecto también necesita sonido para la función de alcoholemia, así como algunos de los otros efectos, la Adafruit WaveShield ajuste el proyecto de ley para esto. Audio de nivel línea sale de la WaveShield y entra un existentes toda la casa sistema de audio (el Nuvo Grand Concerto). Era un 70 pies al sistema de audio de gran concierto y lamentablemente audio de nivel línea absorbe el ruido muy rápido en tramos largos para que audio baluns sobre CAT5 se utilizaron para eliminar el ruido.

Para la función de ecualizador gráfico (VU-metro), audio de nivel línea sale desde el sistema de audio de Grand Concerto en un pin de entrada analógico en el Arduino Mega.

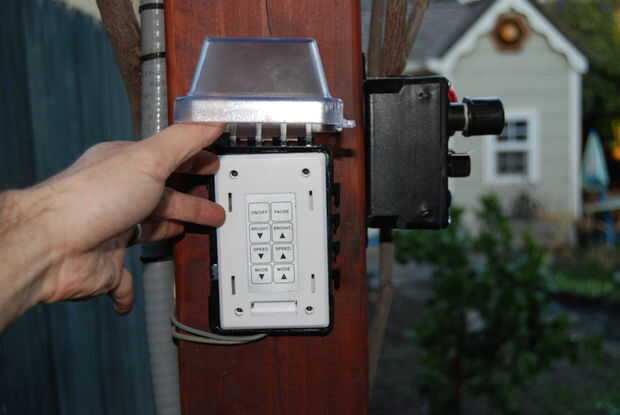

usledsupply.com tenía un apagado del regulador del LED estante para controlar los colores, luz, intermitente, etc.. Así que quería ser capaz de usar este controlador junto con el Arduino Mega para las funciones de ecualizador gráfico de simulador de alcoholemia del relámpago. Este funcionamiento es que simplemente encender el controlador que desee y apaga otro.
