Paso 3: Proceso de implementación del
En primer lugar, la idea del diseño de diseñar innovación neumáticos coche, uso de bionic
forma, imitar escorpión muy ofensivo, agresivo como un plan de diseño, dan a una persona encontrar todo fresco y nuevo sentimiento;
(1) para determinar el tamaño del modelo

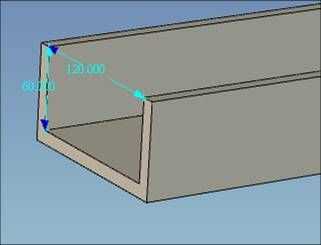

El ancho de no más than120mm, la longitud de no más than180mm (véase el cuadro 3)
Boceto de diseño (2)
Según la idea de dibujar el diagrama de la estructura básica (la foto 16 y Foto-17)

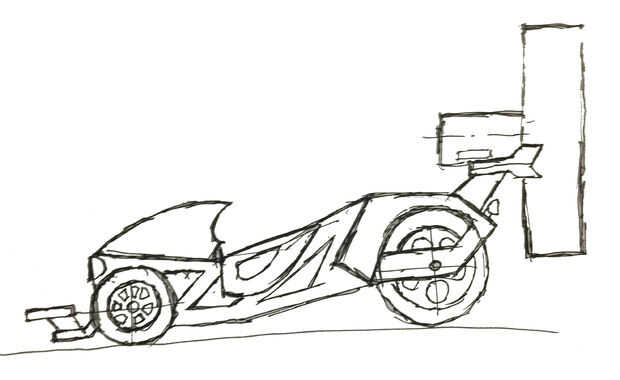

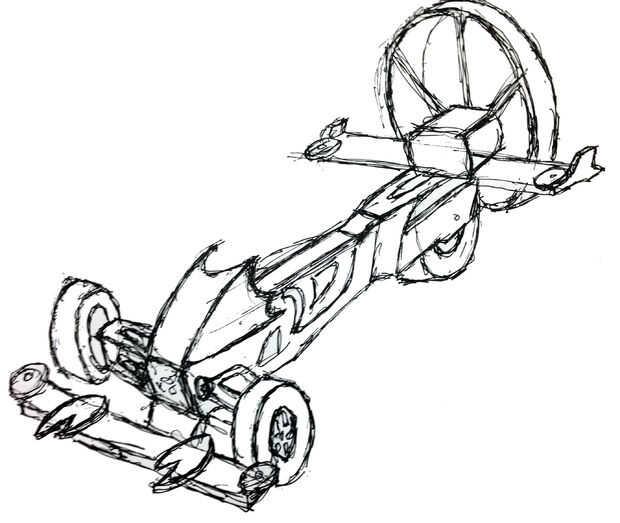

El cuadro 16 Axonométricas dibujos el cuadro 17 el esbozo óptico izquierdo
Modelado de diseño (3)

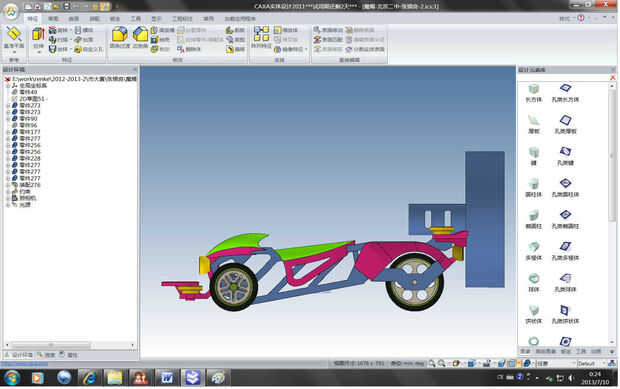

Según la entidad de aplicación sketch tamaño software del diseño del cuerpo y las ruedas y otras partes están diseñados de modelado.

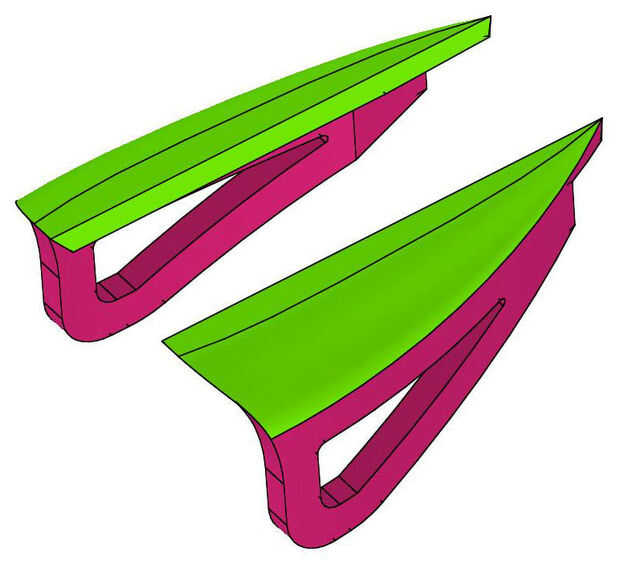

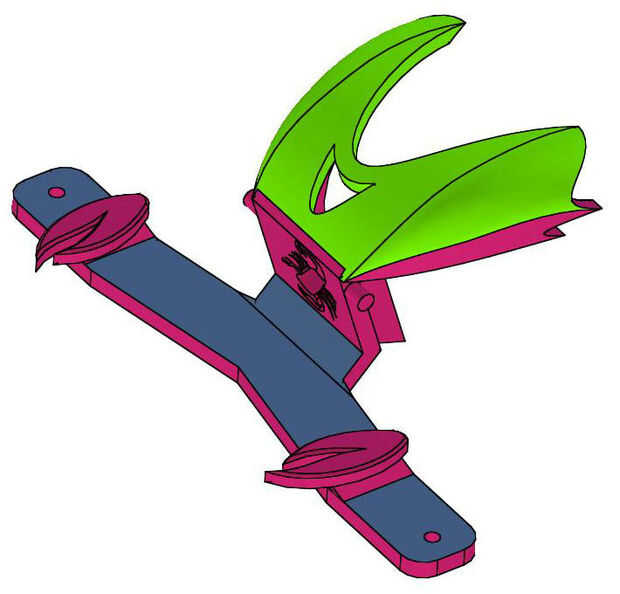

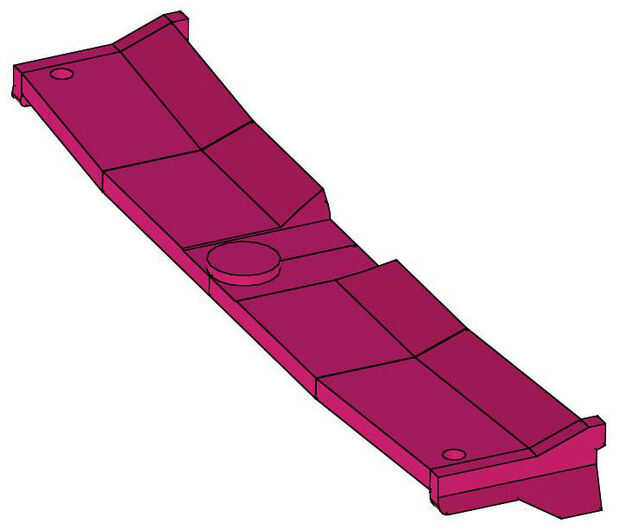

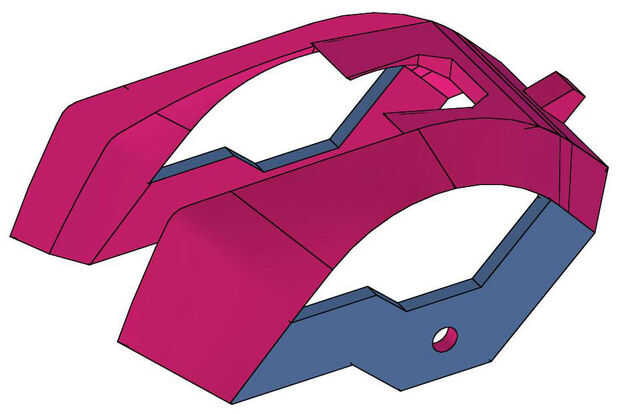

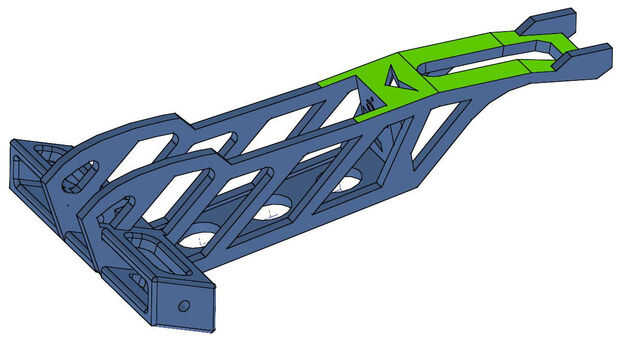

A la carrocería del automóvil neumáticos, delantero, placa del protector medio, cubierta de la rueda trasera, las piezas del ala según su característica de la estructura, método de modelado principalmente adopta el estiramiento, rotación, espejo, trazado, corte superficial, shell etc., ver diagrama de efecto el 18 de cuadro a cuadro-22。

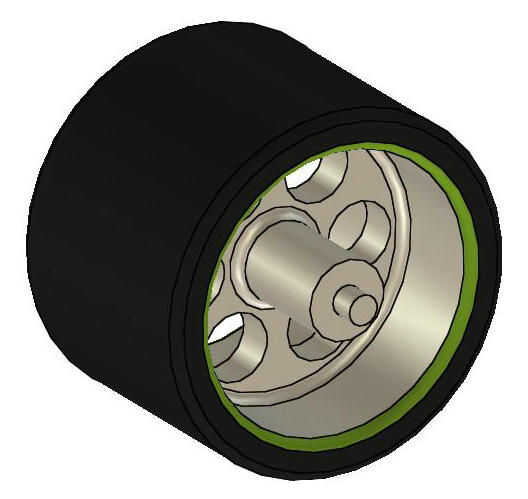

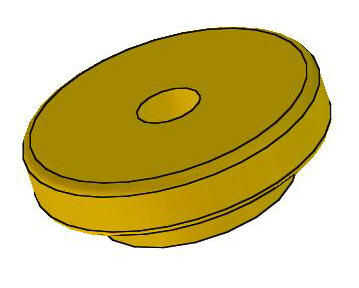

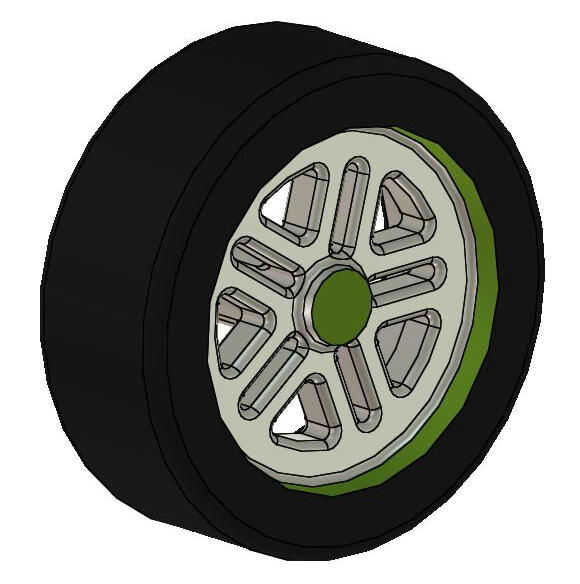

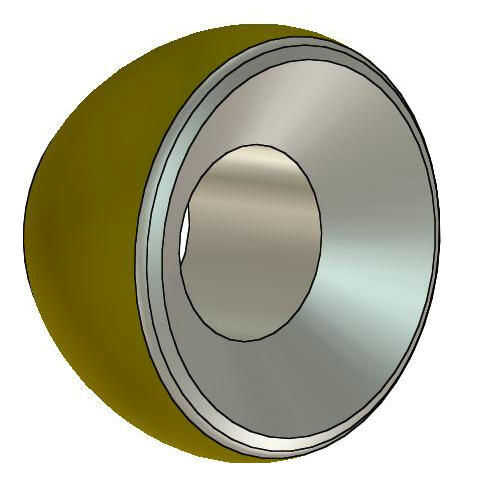

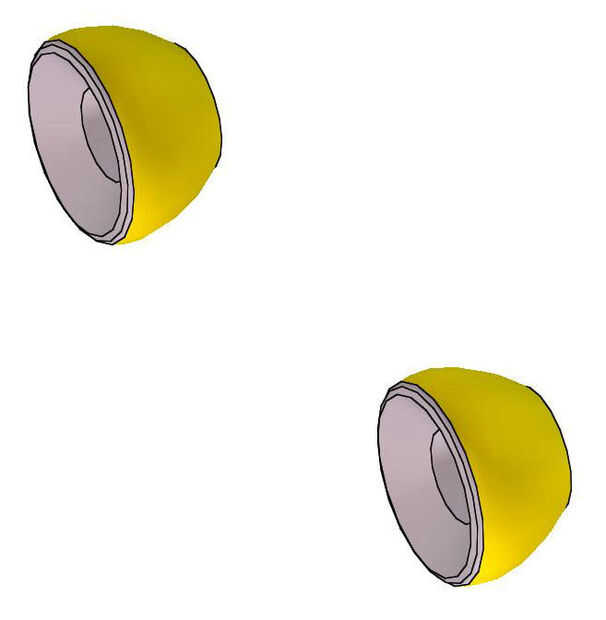

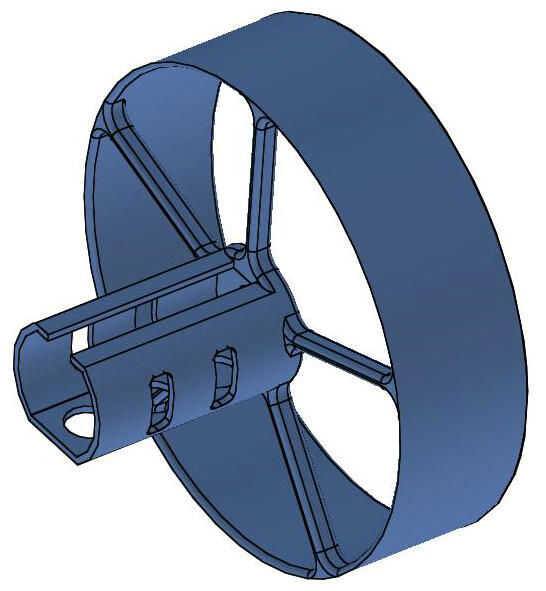

B la rueda, la polea, la lámpara, estructura Poli tubo neumático coche piezas rotatorias, debe obtenerse material de aumento de la rotación, tracción modelación método, diagrama de efecto véase el cuadro 23 cuadro-28.

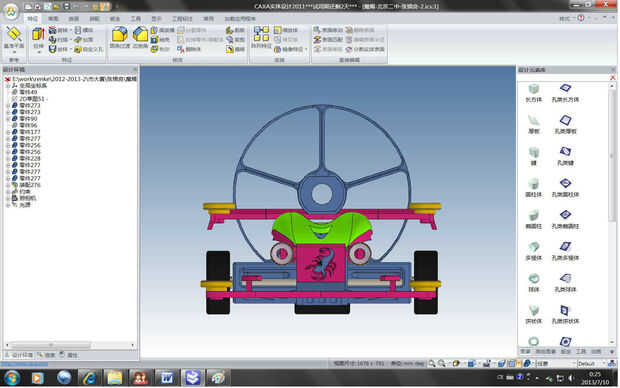

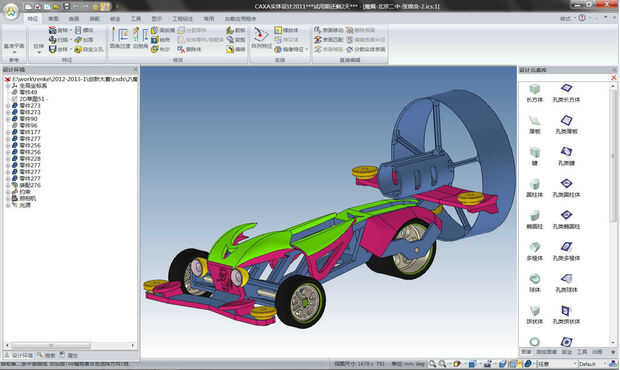

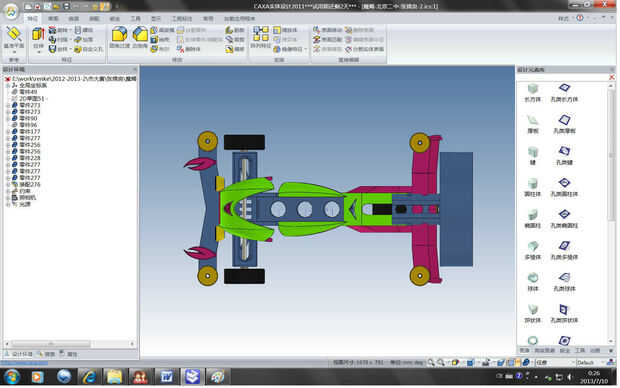

C las piezas después de completa el diseño usando tridimensional bola montaje y verifique que haya menos interferencias y la estructura de las piezas, a fin de mejorar la, efecto diagrama véase el cuadro 29 cuadro-32。

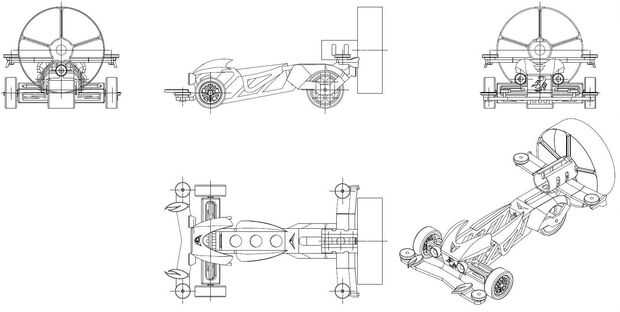

D conjunto y requisitos revisados según las características técnicas, procesamiento, perfecto y el proceso de detalle de piezas, generación de bosquejo de la estructura, ven el cuadro 33
