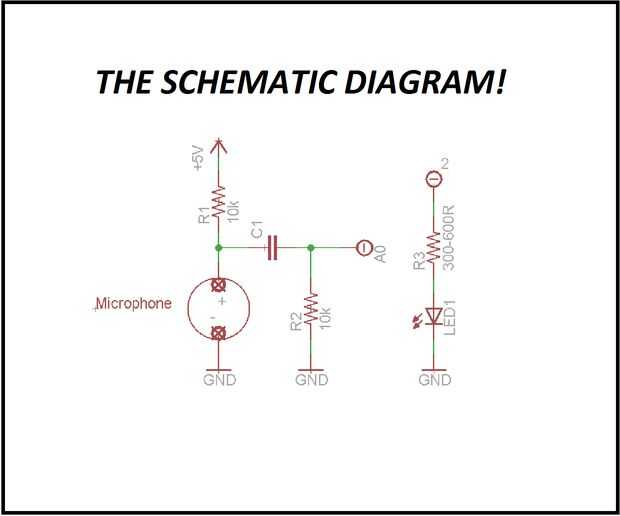

Paso 1: El diagrama esquemático.
El circuito es simple! Usted necesitará los siguientes componentes:
10 k ohm resistencias 2 x
1 x 300-600 ohm resistor
1 x micrófono Electret
1 x LED (utilicé un LED de 3 mm de color rojo)
condensador de cerámica 0.1uf x 1
Por último, necesitarás un Arduino UNO.
Vamos a hablar sobre el circuito de audio. Lo que tenemos que hacer es bloquear el componente de la C.C. el circuito del micrófono, pero par la CA de la señal a través de la 0.1uf condensador de cerámica. El condensador bloquea DC, pero acepta señales de CA. Cuando usted hace un ruido, se acopla la señal de audio a través del condensador, que es conectado al pin A0 en el Arduino. El más fuerte el aplauso, el mayor la amplitud de la señal acoplada la secundaria 10 k desplegable actos para purgar cualquier energía construido sobre la capacitancia de la línea de entrada. Sin él, el circuito no funcionará correctamente. Necesita usar el pin de 5v y el pin de tierra en su Arduino para alimentar este circuito. Usé un ICU-Duino Arduino Shield para este proyecto, ya que tenía una zona de prototipos. No necesita usar este.
El LED del circuito es muy sencillo. Simplemente es necesario un resistor con un valor de 300 a 600 ohmios y un LED. La resistencia actúa como un limitador de corriente, que protege el LED contra tomar demasiada energía de la fuente, que es el pin #2 en su Arduino.
