Paso 15: Hacer PCB.
El 405 nm azul diodos que utiliza el MicroSlice logran activa la UV foto-resist en PCB en blanco revestido, esto significa que usted puede hacer detalladas de PCB con el MicroSlice.
He hecho un simple circuito temático Instructables para demostrar los principios básicos de diseño de prototipos de PCB con el MicroSlice.
Hay dos variantes de UV foto-resist; Positivos y negativos. Utilizaremos un positivo resisten UV para esta demostración. Para una profundidad de explicación de foto Ultravioleta resiste Compruebe la página de Wikipedia en http://en.wikipedia.org/wiki/Photoresist
La foto-resist positiva reacciona a la luz UV, la solución de revelado lo disuelven la capa expuesta y el cobre debajo. El cobre expuesto es entonces grabado al agua fuerte lejos con cloruro férrico.

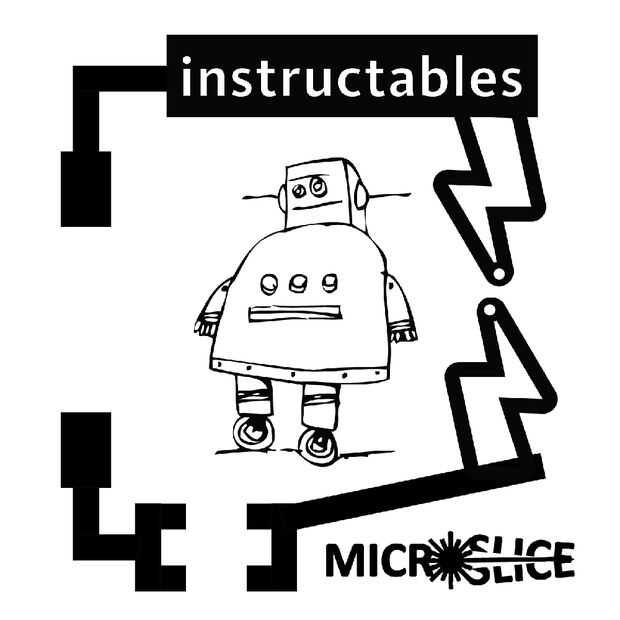

Tendremos que hacer una imagen del circuito que queremos que luego puede ser importado en Piclaser lite para generar el código G para GRBL. Porque estamos usando una resistencia positiva tendremos que crear una imagen en negativo del circuito que queremos crear. Para ello saqué el circuito como normalmente sería utilizando áreas negras para las pistas y pads.
Tuve que jugar con el tamaño de la imagen para conseguirlo a donde yo quería. Con una resolución de pixel de 0,05 mm de PicLaser lite una imagen de 1000 x 1000 pixeles equivale a 50 x 50 mm. Usted tendrá tener en cuenta al dibujar el circuito.

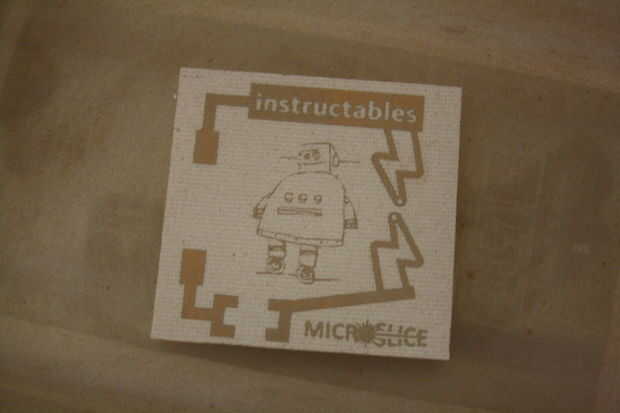

Una vez completado el circuito de la imagen se invierte simplemente para cambiar el negro por blanco y el blanco por negro. La imagen debe ser guardada como un archivo BMP e importado a PicLaser Lite.

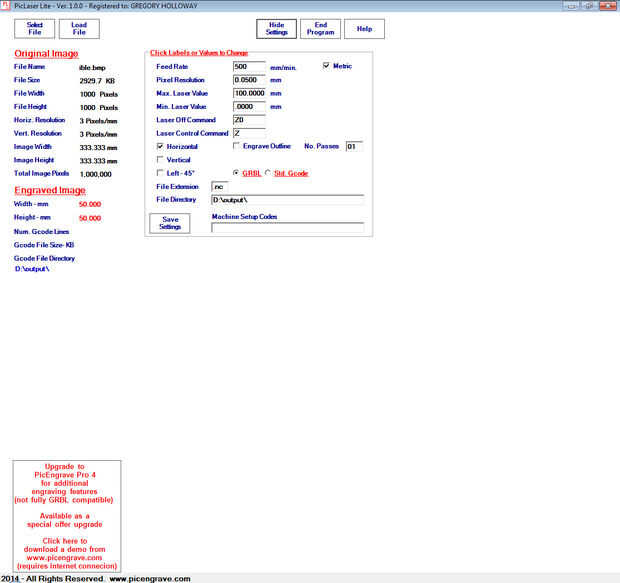

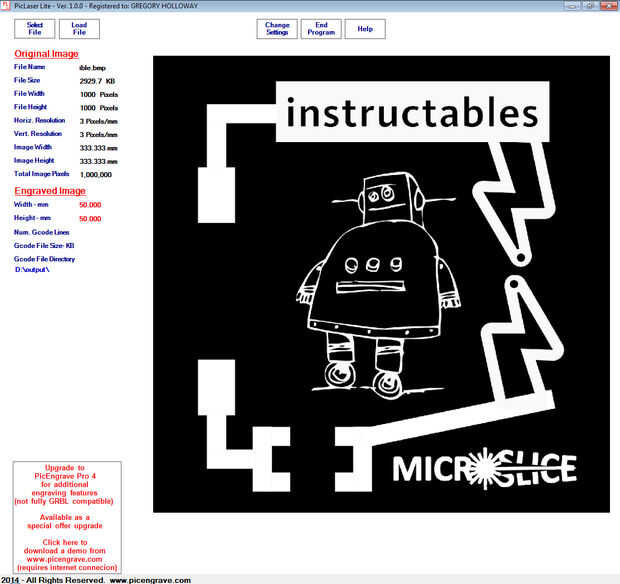

Con la imagen importada en PicLaser Lite tendremos que modificar la configuración para la creación de un circuito. Estoy usando el diodo de potencia 200mw azul inferior, no queremos quemar la capa Ultravioleta. Tengo la velocidad de conjunto a 500mm/min, potenciada está restringida a 100 y la resolución es a 0.05.

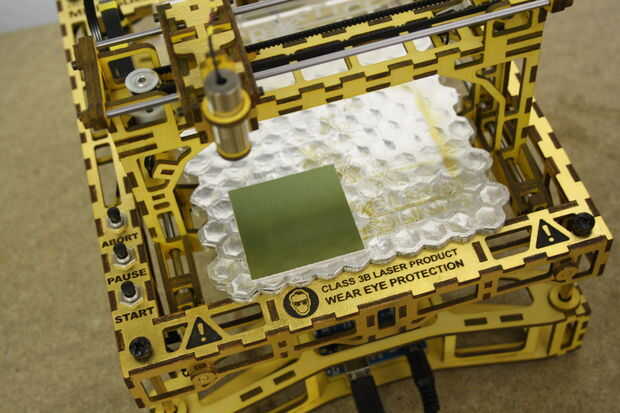

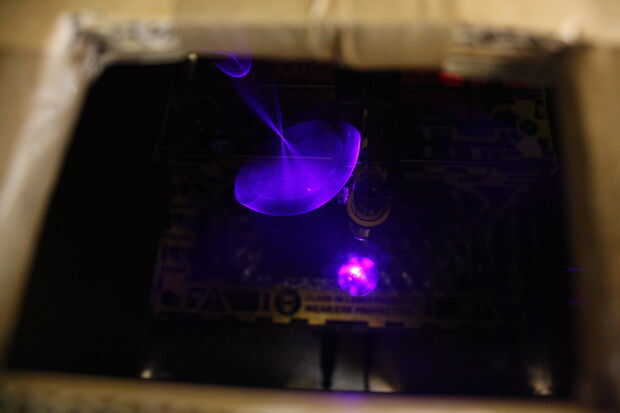

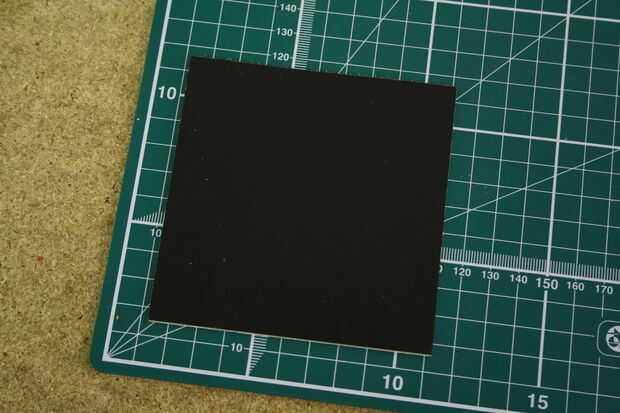

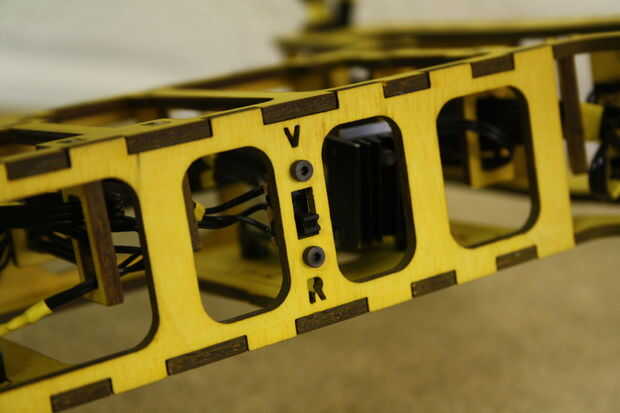

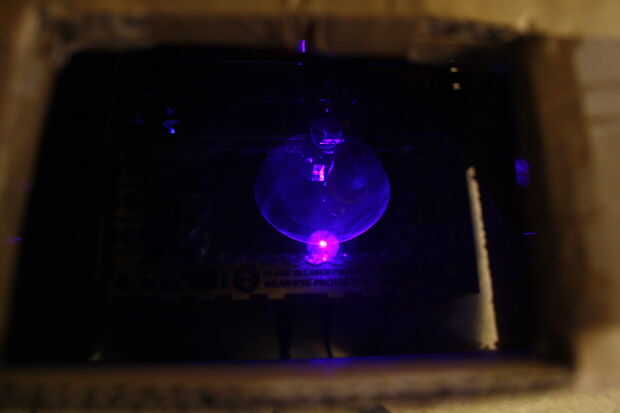

La UV foto-resist en el PCB está protegido por una película negra. La película debe ser extirpado antes de ser expuesto al láser. Usted también tendrá que crear un cuarto oscuro para el MicroSlice trabajar otra manera resistir será expuesto a la luz UV ambiental e inutilizar el PCB. Usé una caja de cartón y corte un agujero de observación en la parte superior y lo cubrió con un colgajo.

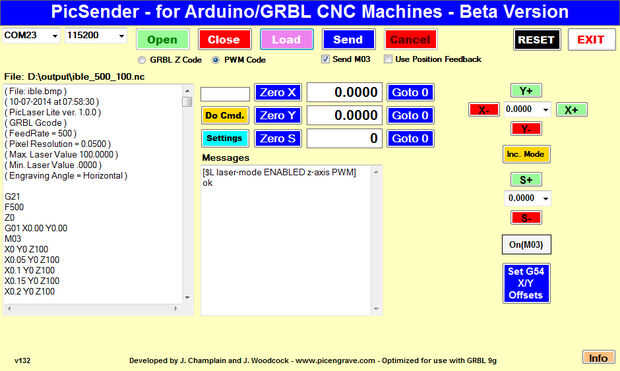

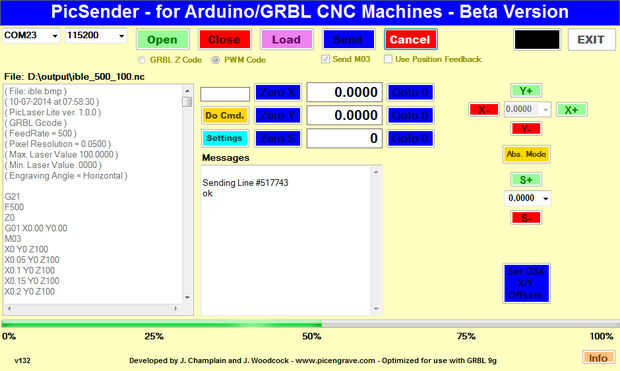

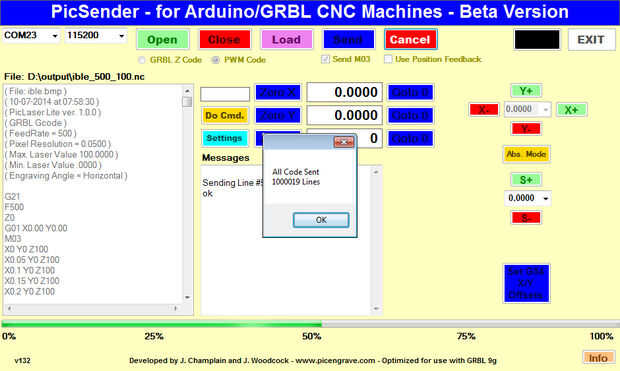

Estoy usando PicSender para controlar la MicroSlice Grbl como de ZapMaker y otros programas de Java basado en no manejar los tamaños de archivo más grandes.
Es importante desactivar la retroalimentación de posición si no la MicroSlice no funcione, esto afectará la calidad del PCB.
Mientras que el MicroSlice está ejecutando el código de G del circuito podemos preparar los productos químicos utilizados para completar el circuito.
Los productos químicos utilizados para desarrollar y procesar PCB son peligrosos y pueden causar graves daños si no se manipulan correctamente. Por favor lea y siga las instrucciones provistas con los productos químicos.
El programador viene en forma de cristales que necesitan ser disuelto en agua. He medido ~6.3g para 250ml de solución.
El cloruro férrico está también disponible como cristales, sin embargo compré una botella de líquido solución de la aguafuerte.
El estañado de solución es una mezcla de dos partes que necesita para estar preparado o menos una hora antes de que usted quiere usar. Estañado en el PCB no es necesario pero para dar su PCB una capa resistente a la corrosión y un aspecto profesional lo recomiendo.

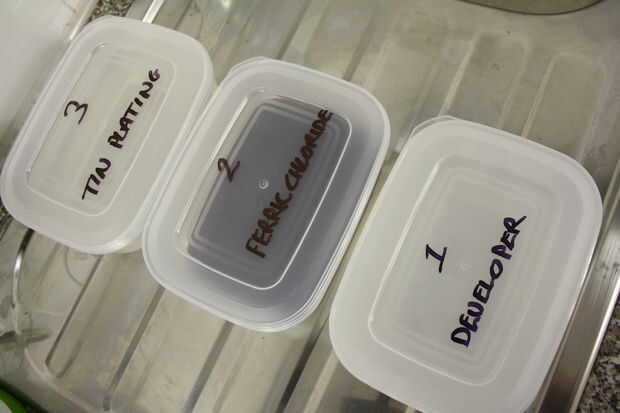

Tengo cada uno de los productos químicos preparados en recipientes de plástico numerados y etiquetados listos para su uso.

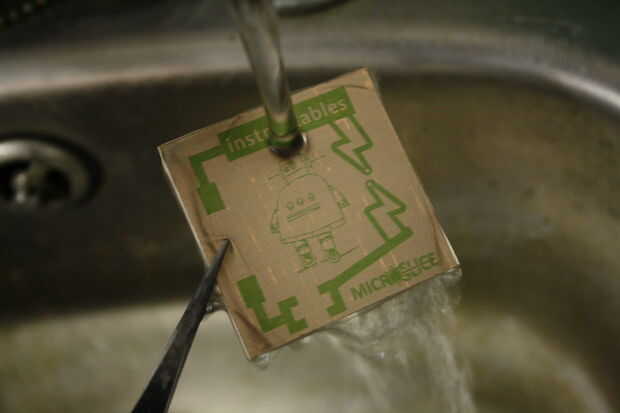

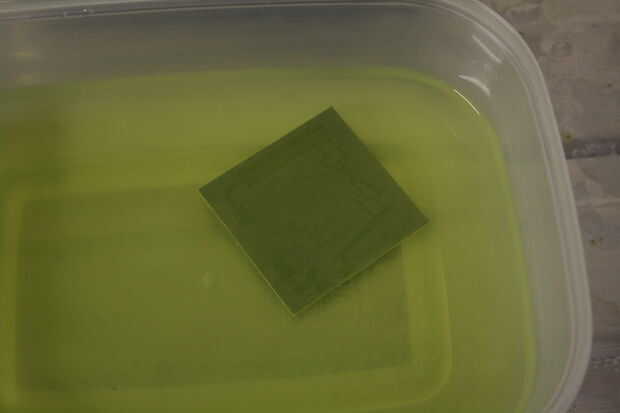

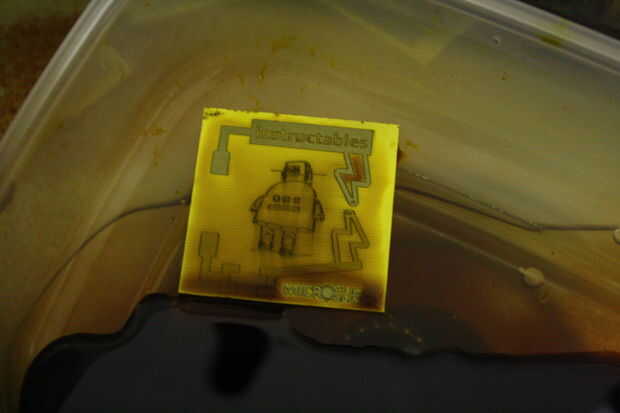

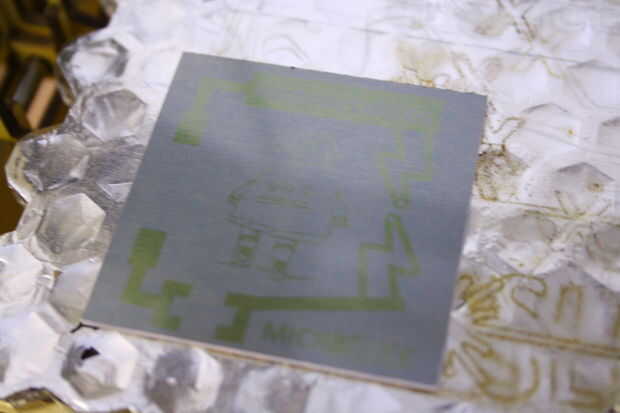

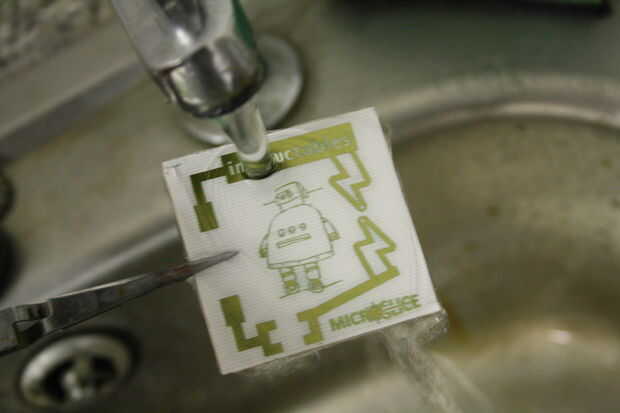

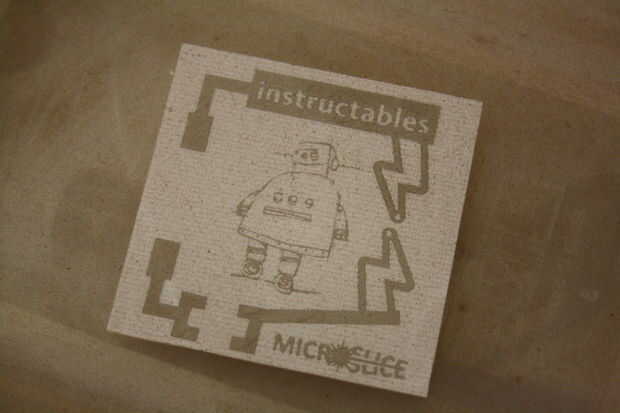

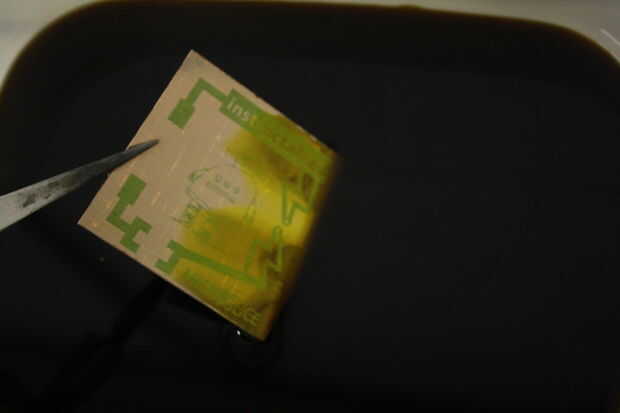

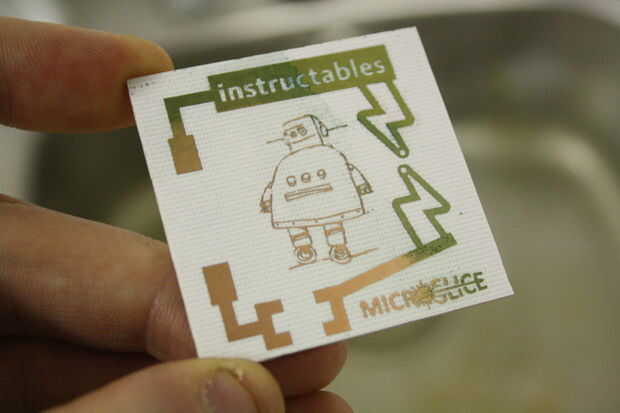

Una vez terminada la MicroSlice su trabajo debe ser capaz de ver un patrón ligeramente más oscuro del circuito en la PCB. Lo primero que debemos hacer es desarrollar la capa Ultravioleta, para hacer este permiso el PCB en la solución de revelado por un minuto o tan. Usted notará que el circuito empieza a aparecer como el revelador reacciona con la solución. Una vez que ha terminado de desarrollar inmediatamente enjuagar con abundante agua.

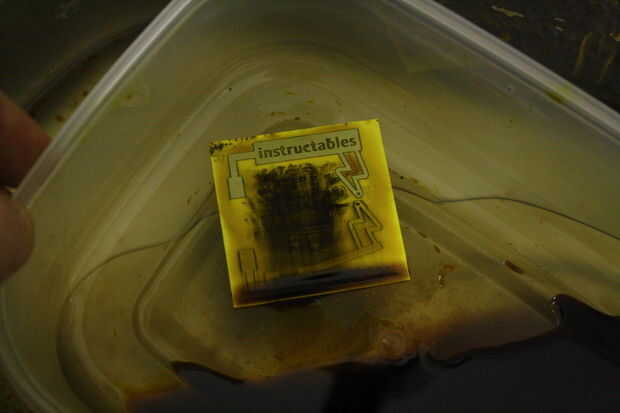

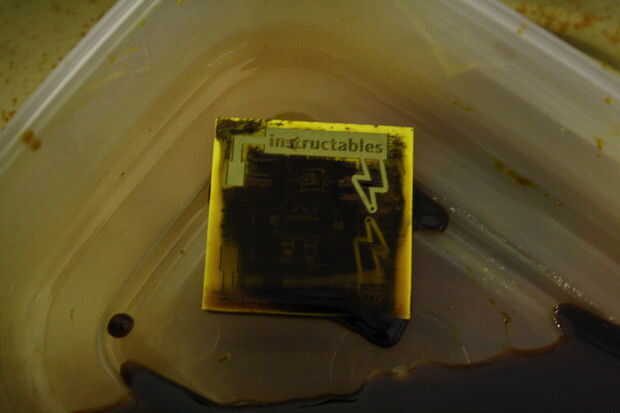

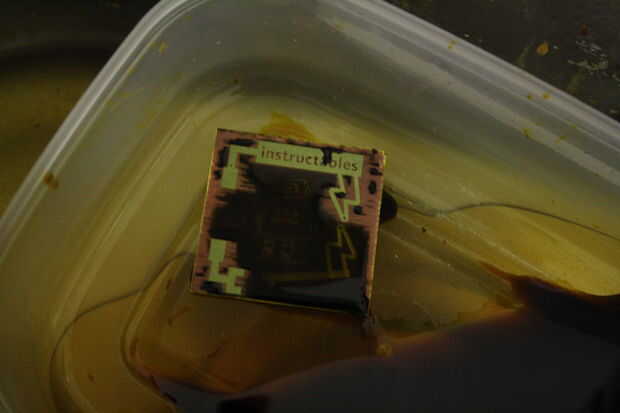

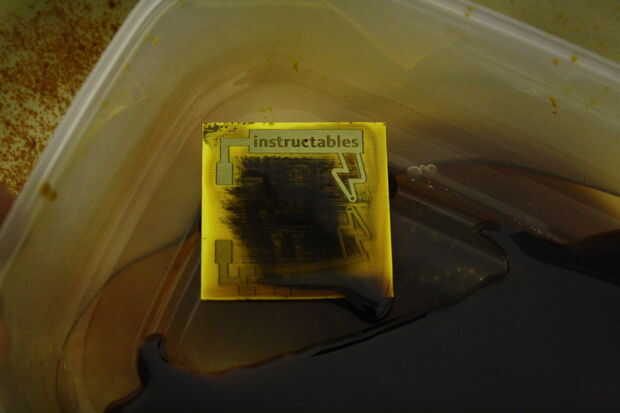

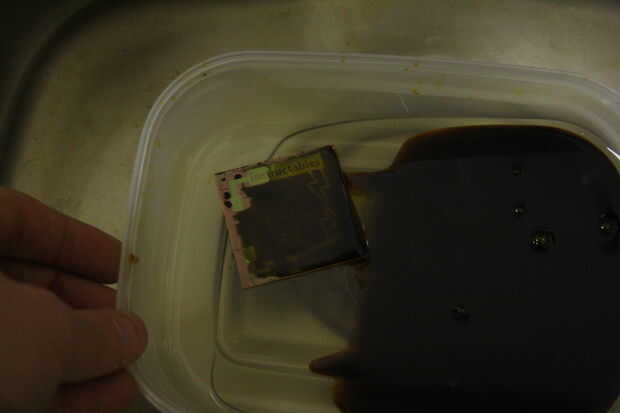

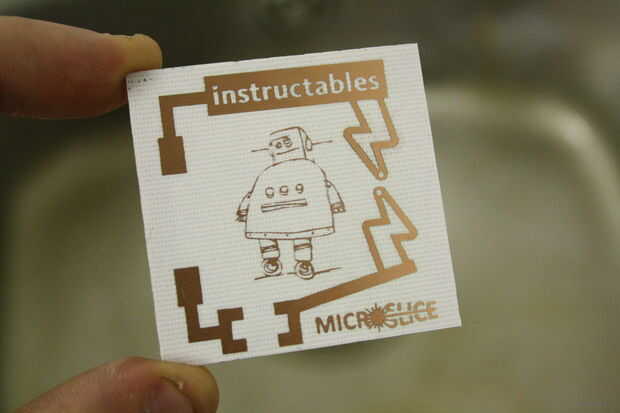

El siguiente es el cloruro férrico para remover el cobre expuesto. He precargadas con un fregadero con 2-3 cm (1") de agua tibia y poner el recipiente con la solución de la aguafuerte en el fregadero. El calor ayudará a acelerar el proceso de grabado. El tiempo que toma para trabajar depende de muchas cosas incluyendo la temperatura, espesor del cobre y la fuerza de la solución. En este caso que tuve que esperar un poco más de 15 minutos antes de que yo estaba feliz el cobre había todo se ha disuelto. No olvide enjuagar el PCB.

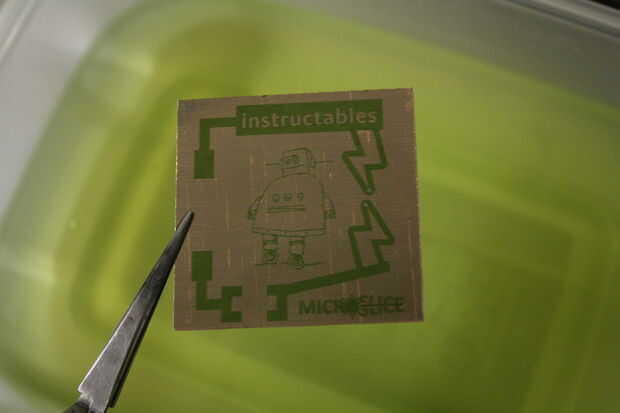

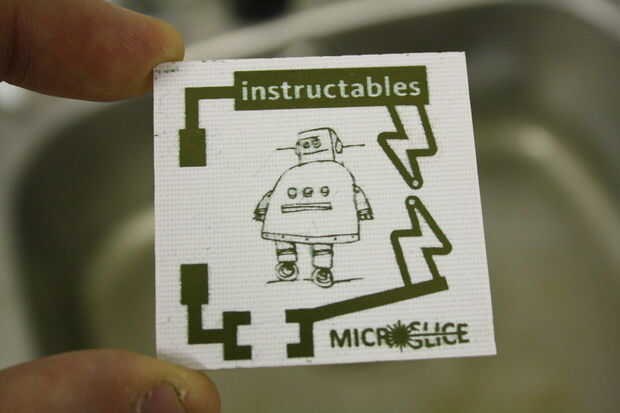

Foto-resistir restantes del circuito que no se ha activado por el láser se elimina con alcohol isopropílico. He rociado algunas sobre un paño y suavemente limpiar el PCB.

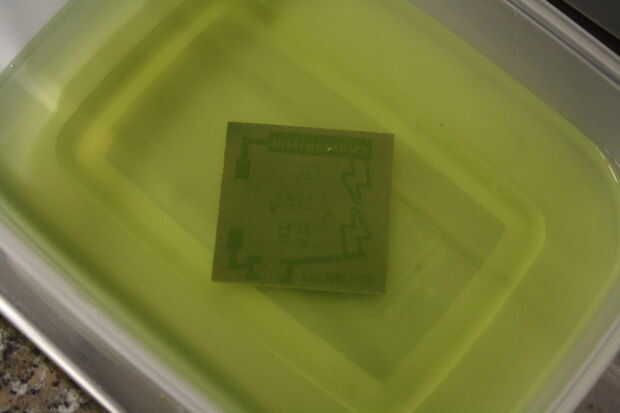

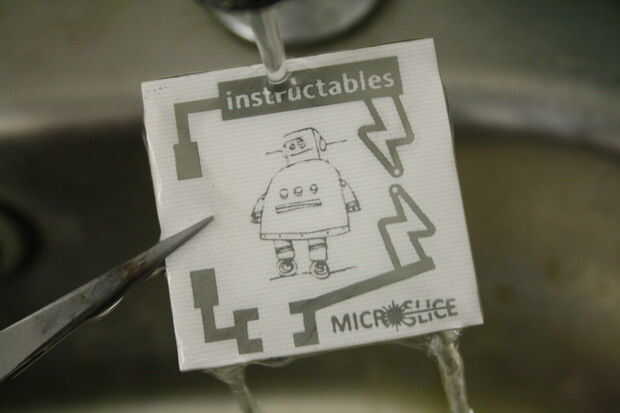

Finalmente vamos a hojalata el cobre. Coloque la placa en la solución de estaño chapado y esperar. Lo dejé durante aproximadamente 5 minutos obtener una buena capa. Enjuagar la placa cuando termine y seque con un paño adecuado.

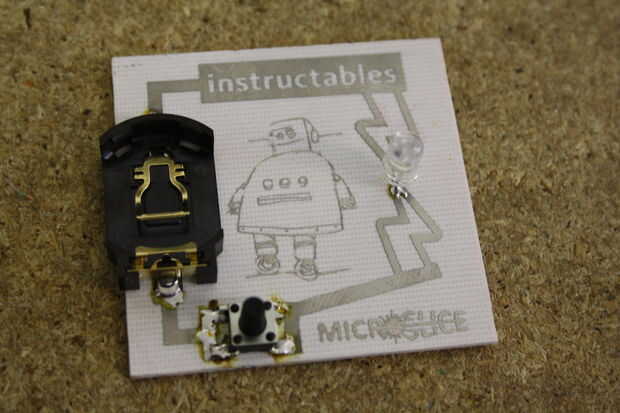

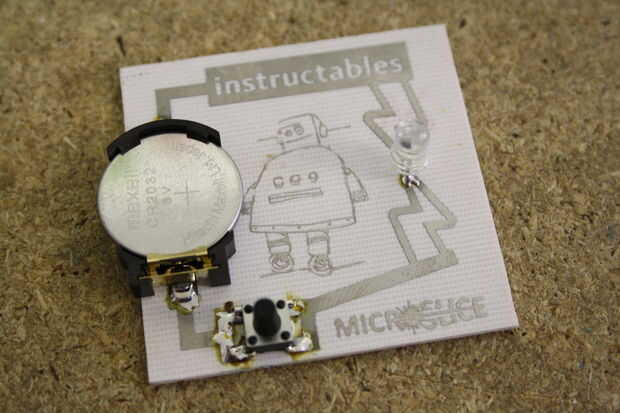

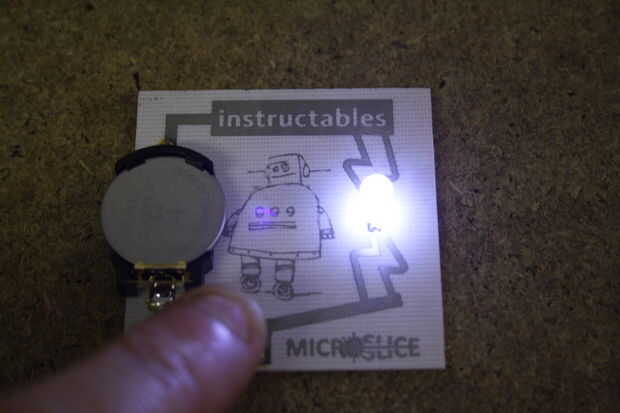

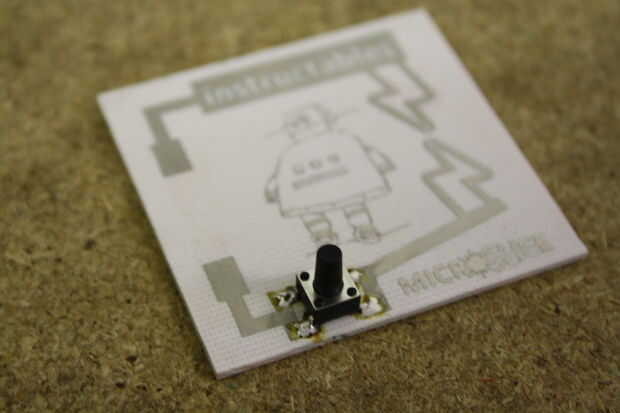

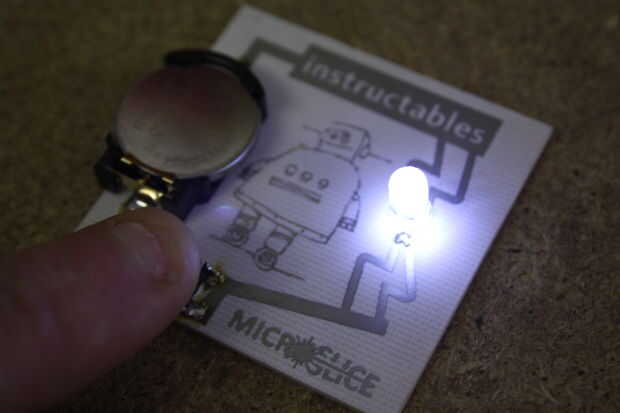

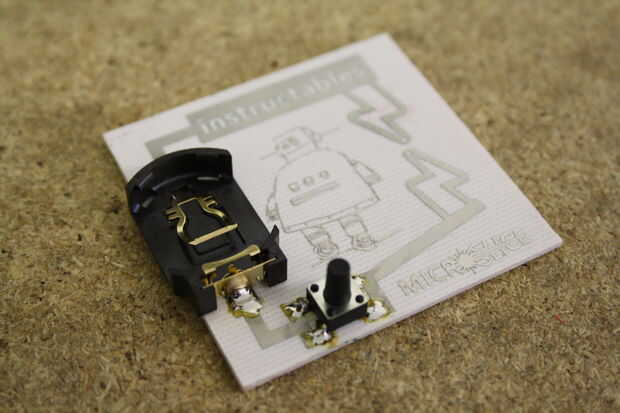

El PCB está listo para sus componentes; un sostenedor de Batería CR2023, un interruptor y un LED.

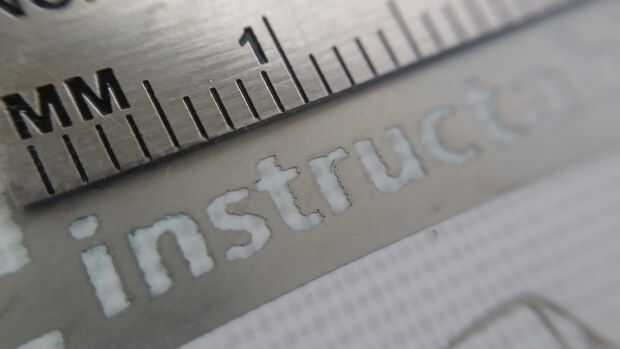

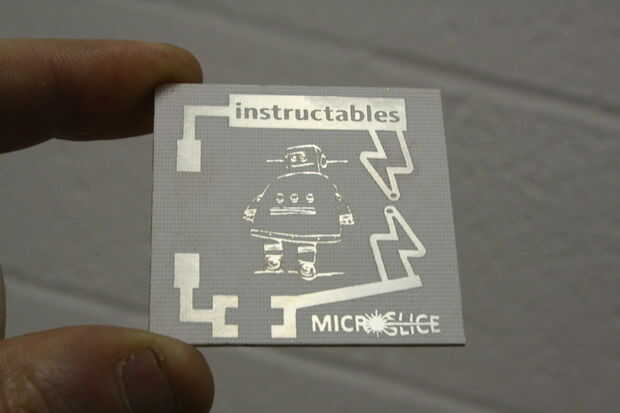

La foto final es un disparo cerca del cobre plateado y grabado al agua fuerte.
