Paso 2: Construcción de asiento
Dibujé un círculo de diámetro de 46" en la planta de garaje en tiza y trabajé con mi hijo de 10 años para encontrar una posición de conducción cómoda y práctica. Rastrear su cuerpo y me ha medido las dimensiones de asiento.

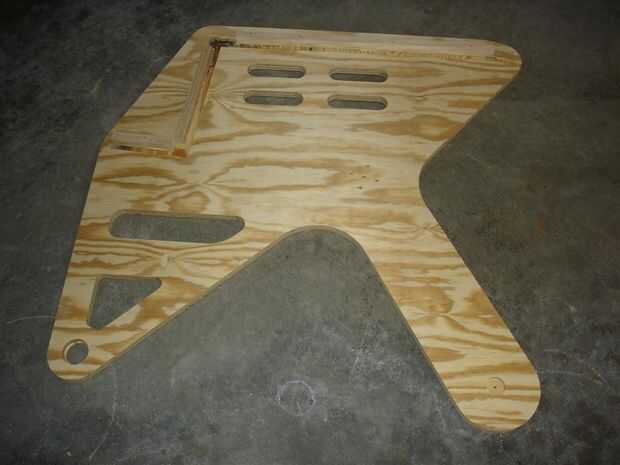

Comience con los lados del asiento. Están hechas de madera contrachapada de 3/4". Dibujar el patrón en la madera contrachapada y recorto. Asegúrese de que hacer una versión de mano derecha e izquierda. Perforar todos los agujeros como se muestra en los planos. Encamina una ranura en las partes a aceptar las partes de asiento, pero esto probablemente no es necesario y puede ser difícil de hacer a mano. La barra superior es 1" cobre tubería con tapones. Pensé que apoyo el lado de flexión en y dar algo para tomar mientras recibe. Taladré agujeros de fondo plano el diámetro de los casquillos de la pipa sobre un 1/4" de grosor. Corrí self tapping tornillos a través de los lados y en la barra transversal para asegurarlo.

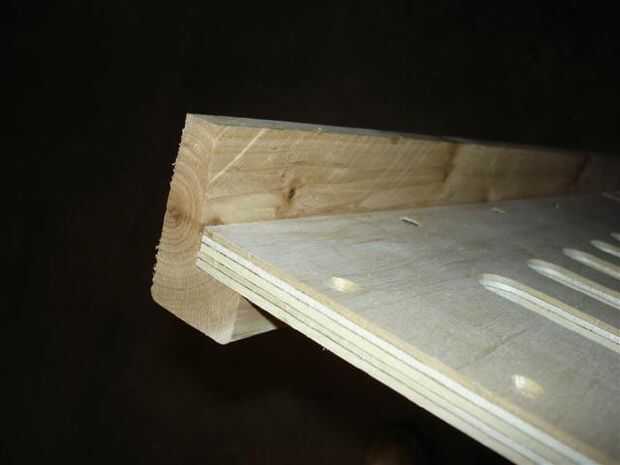

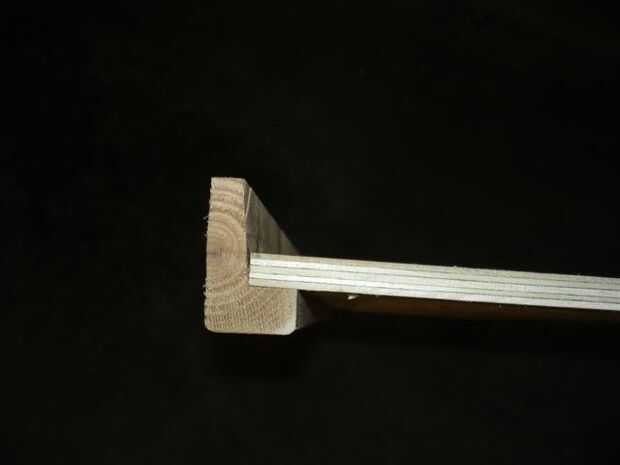

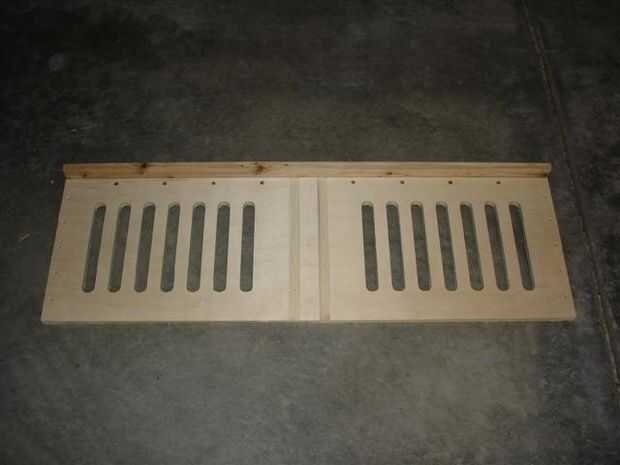

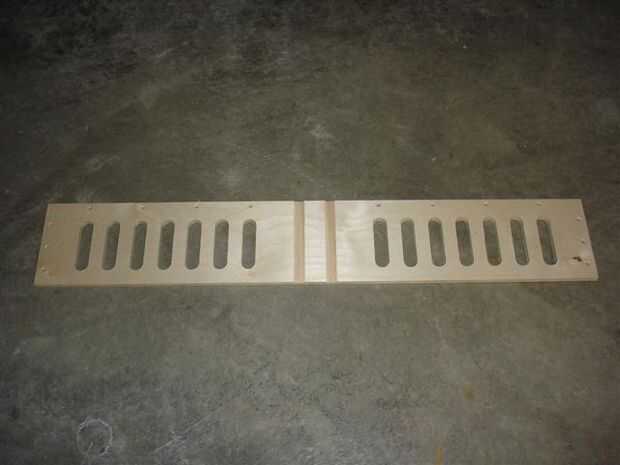

Cortar las piezas de asiento (3) y (2) Cruz miembros que les unen. Atorníllelos juntos. Manejar el asiento con cuidado hasta que es se fija con pernos a los lados.
Coloque un lado del chasis en el suelo con la parte interna hacia arriba. Poner lo mejor de la madera hacia el interior. Coloque las tiras de asiento y tornillo en su lugar. El tornillo de tiras de tornillos a los lados y al asiento. Verifique todo, luego el tornillo y cola el tornillo de tiras a los lados. Repita este proceso para el otro lado. Asegúrese de que va a ser un idéntico pero frente a versión de la primera. Ahora atornillar y encolar el assmebly de asiento a los lados.
En caso de que algunas cosas han cambiado un poco durante assmebly sugiero hacer un papel o cartón de prueba versión de la consola central, así que usted puede hacer ajustes si es necesario. Asegúrese de que el pedal agujeros coincidan con los lados. Corte dos de estos hacer una versión de mano derecha y mano izquierda. Tornillos y pegamento en el asiento. Pongo una tapa/apoyabrazos opcional y una manija del gancho agarrador cobre.
Instale las bridas de la tubería y piezas de tubo para los ejes de rueda. Usé las tuercas "t".
Instale la barra transversal superior. He utilizado tubo de cobre, pero nada fuerte en compresión funciona como una barra de pasador.

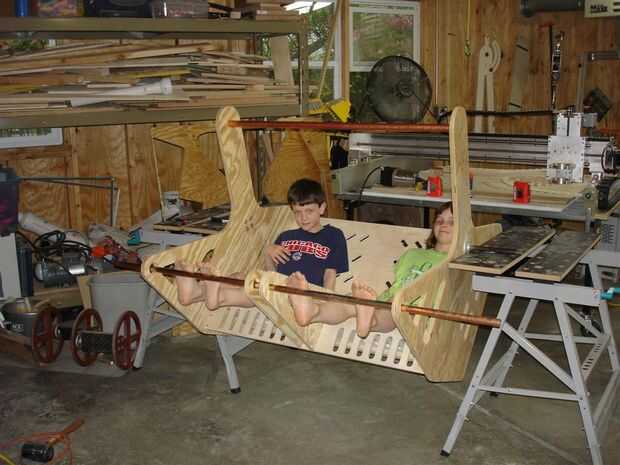

Ahora encontrar la manera de un swing de prueba. Usé (2) mesas de trabajo como se muestra en la imagen. Asegúrese de que esté fuerte y segura antes de subir en.
Posibles mejoras: El asiento se sienta terriblemente bajo. Aumento daría más espacio, pero podría ser tippier.
Archivos adjuntos:
Dibujo de la mayoría de las piezas de DXFs.zip 2D
Versiones en PDF de drawings.pdf de los dibujos.
Steamroller.SKP: Sketchup exportación del modelo 3D
Steamroll_asm.zip. Una paso archivo de exportación del modelo 3D.
