El Arduino mejor (3 / 6 paso)

Paso 3: Tablero de huesos (BRD) realmente pelado

Realmente compré tres tableros desnudos de BRD de Wulfden:
http://www.wulfden.org/TheShoppe/Freeduino/RBBB.shtml
Parece que tienen mejores precios se incluye S & H
3 PCBs por 8 $ incluyendo el envío.

Por cierto, compré 5 Atmega328(bootloader) chips de ebay.com (Anatools.com) por $21,95 con envío gratuito.

Características: Socketed Atmega328 (bootloader)
Escudo no compatible, no USB, regulador de voltaje

Lo que me gustaba:
Gran precio
Instrucciones de asamblea detalladas gran
Buena calidad PCB
Incluye regulador de voltaje

Aspectos negativos:
Nada hasta ahora.

Voy a utilizar otra vez.

Requerido: Cable USB-BUB o FTDI para programa u otro Arduino para programar el chip Atmega.

Cuándo se debe utilizar: Si no es necesario la compatibilidad de escudo. Bueno para pequeños proyectos que no tienen un montón de conexiones. Bueno para proyectos independientes que no requieren una conexión USB todo el tiempo. La PCB tiene un lugar para un regulador de voltaje pero no tiene que utilizar y se puede cortar si no necesario para ahorrar espacio.

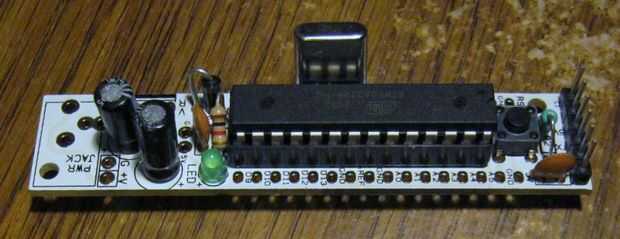

Mi uso: No compré kits pero solo el PCB. Si usted puede haber notado, he utilizado un condensadores de 22pF y cristal de 16MHz en vez del resonador. La razón principal es que había comprado algunas de Digikey y no tenía ningún resonadores.

Problema: El cristal es ligeramente más grande que el resonador y no cabe absolutamente.

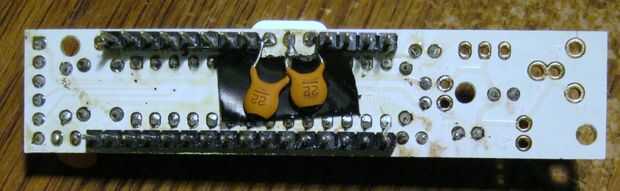

Solución: Si instala el cristal antes de la toma del Atmega, cabrá. De lo contrario levantó el cristal un poco por lo que se claro. También no hay lugar para los condensadores así que dos soldados juntos y les había conectado como se muestra en la imagen. Puse un trozo de cinta aislante por debajo de donde fueron los condensadores. Se sueldan los dos cables conectados con el conector de tierra entre las clavijas XTAL. También esta junta tiene pasadores en un protoboard.

En retrospectiva, yo probablemente habría ido con resonadores como mejor, no se peguen tanto y no requieren condensadores. En teoría, son no como exacto, pero no debería hacer ninguna diferencia para la mayoría de las aplicaciones.

Sugerencia: Al montar kits con piezas soldadas, te recomiendo limpiar el flujo de la soldadura con Alcohol isopropílico y los bastoncillos de algodón o un flujo del cepillo (ver imagen). Mientras que probablemente no crítico para el trazado de circuito de Arduino, el flujo puede causar problemas de impedancia. Las manchas marrones en mis consejos no son flujo pero probablemente quemar puntos de soldadura.
