El Aplastador de pelota de Ping Pong (2 / 13 paso)

Paso 2: Marco de acero 1

Step Aim

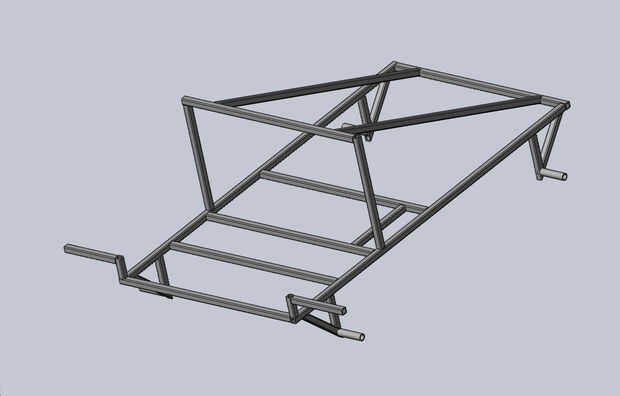

Aquí, empezamos a hacer la estructura básica que tendrá el dispositivo juntos por la primera parte de la estructura de la soldadura.  Nota, si se construyen de madera, la forma básica probablemente será el mismo y sin duda puede seguir estas pautas o subir con otro diseño que tengas en mente.

Herramientas

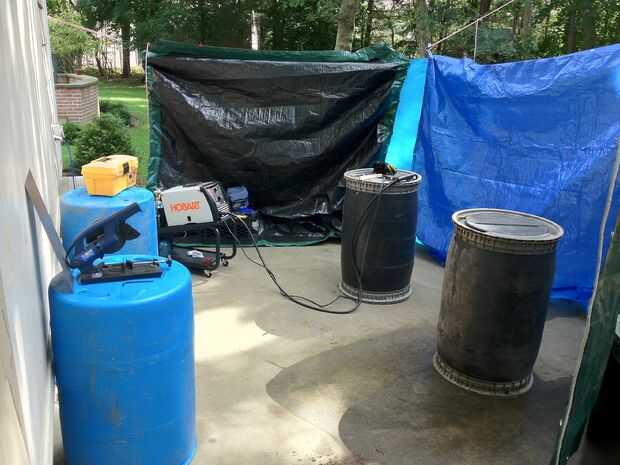

-Configuración soldador
-Amoladora
-Abrazaderas magnéticas (hacer la vida mucho más fácil)
-Sierra de corte metal (o una hoja metálica de cualquier Sierra usas)

Materiales
-Tubería cuadrada de 3/4"
-Pernos de 5/8"

Procedimiento
1) comience cortando el metal por toda la trama.  Su mejor conseguirlo fuera del camino y luego simplemente ser capaz de volar con el aspecto de la soldadura una vez que todas las piezas se cortan y listo.   Limpiar los bordes ásperos con la amoladora para que todo encaja muy bien.
2) afile el galvanizado (mientras usa un regulador como esto creará polvo y humos tóxicos) de los pernos en la parte posterior donde se unirá al cuadro (ver imagen).

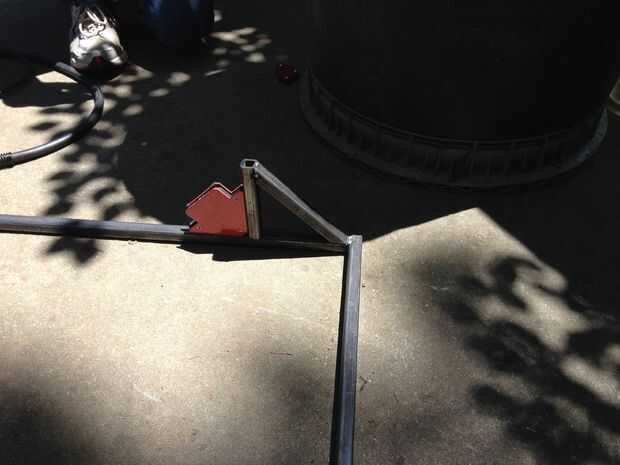

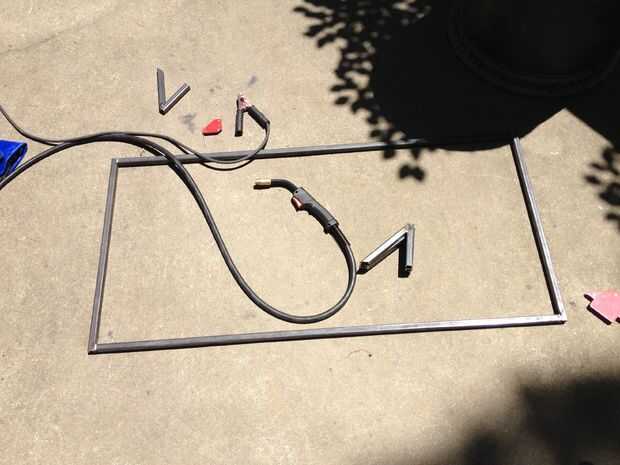

3) comienzan en el suelo y soldar el rectángulo básico con las pinzas magnéticas para garantizar a que todos los rincones son ángulos rectos.  Para los nuevos soldadores, siempre empezar por hacer soldadura de tachuela para mantener todo en su lugar y luego ir hacia atrás más adelante para completar la soldadura.

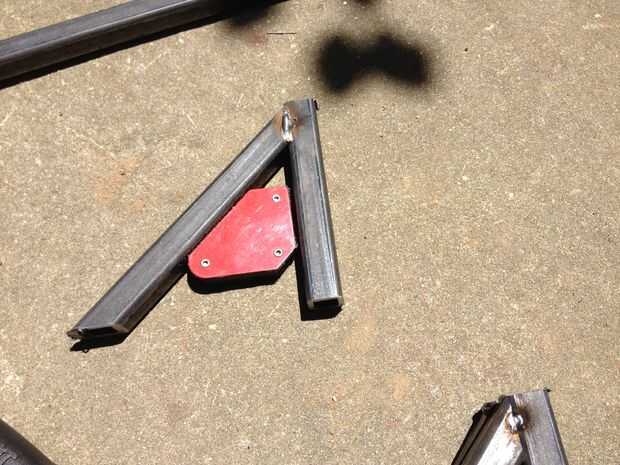

4) hacer los ángulos de rueda independiente del marco de la primera y luego una vez terminado el ángulo, soldar con autógena al marco

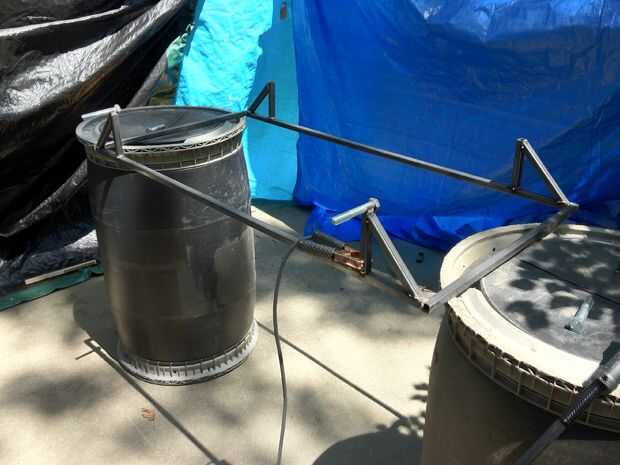

5) Instale los pernos (teniendo cuidado de que estén a nivel horizontal y vertical y perpendicular al marco en ambas direcciones.

Consejos

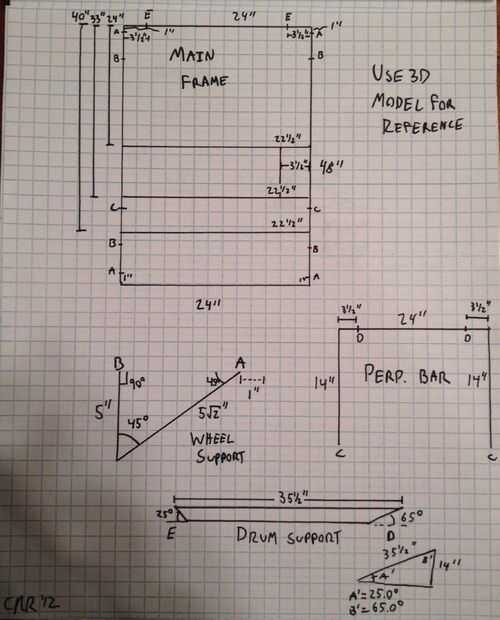

-Me olvidé de escribir el tamaño de las luces.  La barra superior es 7" de largo y la conexión al marco de la 2" de largo.
-Echa un vistazo este instructable para aprender más sobre soldadura MIG
-Moler abajo todas las juntas soldadas para alisar hacia fuera.
-Nunca le dan seguridad.  Usar todo el equipo necesario para soldar
-Donde un regulador al que crea una gran cantidad de polvo
-Cuando corte los ángulos obtuso para las barras de soporte de cañón, tenga mucho cuidado al fijar la barra de abajo como se puede cortar en un ángulo inusual
