Paso 15: El soporte de exhibición

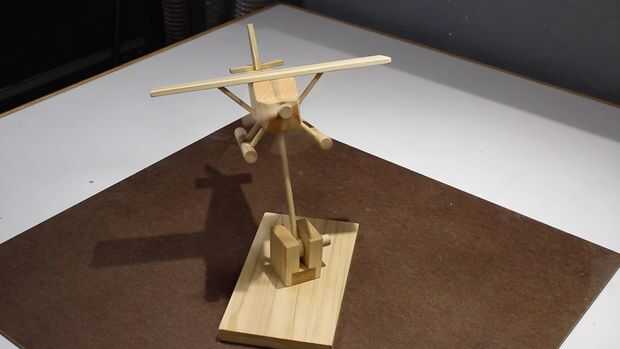

Sentí que el avión necesitan un soporte de exhibición... y necesitan la capacidad de mantener el avión en ángulos diferentes. Dejé de cortar de la álamo offs, alguna acción de espiga y un poco de hardware.
La placa Base
La placa base tiene un agujero en el centro, pero pensar en ese agujero en las secciones de los tercios:
1. la parte superior tercero es 1" diámetro de una sección de la espiga.
2. la parte inferior tercera es 3/4" de diámetro para que la cabeza del perno se puede empotrar.
3. el medio tercero es 5/16" de diámetro para el perno.
La sección de Base giratoria
1. la parte inferior tiene un orificio de 1" diámetro alrededor 1/4" de profundidad. Ese agujero se ha continuado con un 3/4" bit para aceptar una tuerca en T de 5/6". Podía perforar a través de todo el camino, pero quería que este tornillo oculto, así que no lo hice. T-nut está asegurado con epoxi.
2. ambos son rebajadas en la parte inferior para aceptar la sección inferior.
2a. un lado obtiene un diámetro de 1" y 1/4" tuerca de T utilizando los mismos métodos como la parte inferior.
2B. el segundo lado obtiene un orificio de 1" diámetro 1/3"-1/2" de profundidad. ese agujero se continúa a través de todo el camino con un 1/4" bits.
3. la clavija para la conexión de la base giratoria es 1" de diámetro y longitud cortar para caber un 5/16 agujero perforado a través del centro.
4. el pasador de la posición vertical es 1" diámetro, longitud cortar para caber y un 1/4" perforado a través del centro. Esto también obtiene un 3/8" agujero en el centro en cualquier lugar de la zona lateral rectangular.

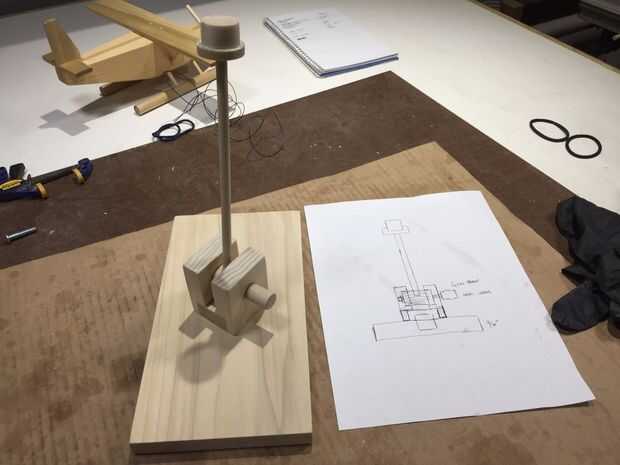

El Post y el enchufe
1. el post es una espiga 3/8" corte a la longitud deseada (esto pega en el agujero lateral de la espiga de posicionamiento vertical)
2. el enchufe es una sección de 1" espiga (que se trabará en el hélice mecanismo acceso orificio de 1") de la inserción en una sección de 1 1/4" espiga (Esto actúa como un tope de profundidad).
La perilla de ajuste es sólo una sección de 5/8" espiga. Se perfora para aceptar el 1/4 varilla roscada y atado con epoxi.

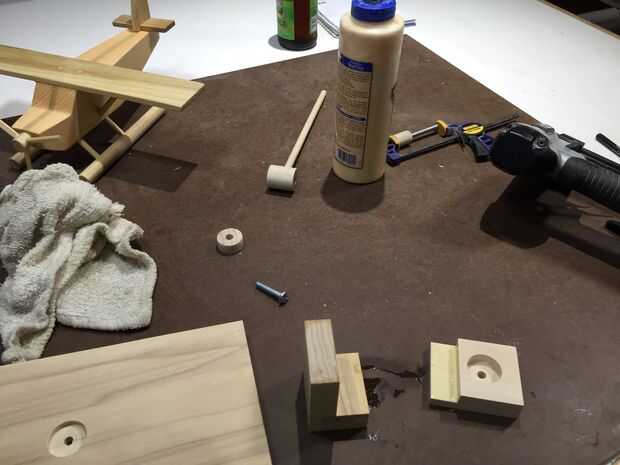

Las piezas de madera sólo que pegué fueron el montaje de poste vertical y las dos partes en la parte inferior de la base giratoria. Nota: Asegúrese de que añadir la Asamblea vertical mientras está pegando la base giratoria, pero no cualquier pegamento en allí.

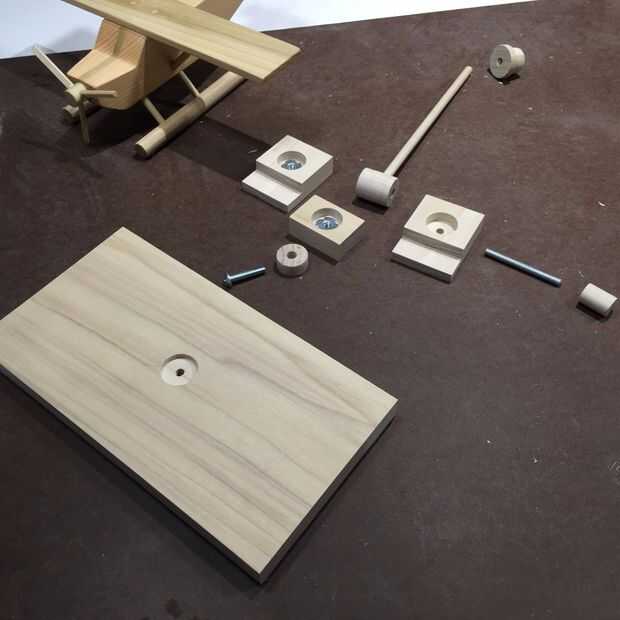

Después de redactar, esto suena bastante complicado, pero tomé una foto de un despiece para hacer sentido.
Asamblea

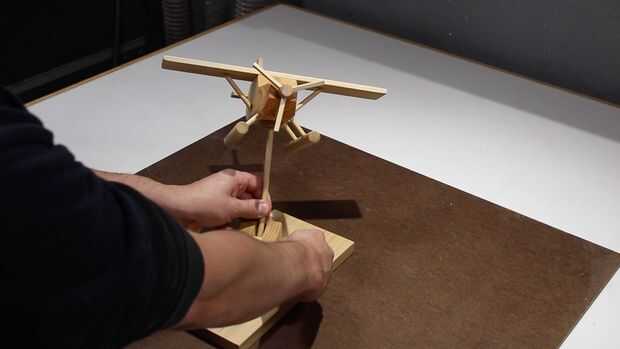

1. 5/16 tornillo sale por la parte inferior de la base, a través de la espiga 1" actuando como un eje de rodamiento y tornillos en la T-tuerca oculta. Usé algunos cerradura firmemente a este respecto. Apriete lo suficiente para que gire libremente, pero no descuidado.

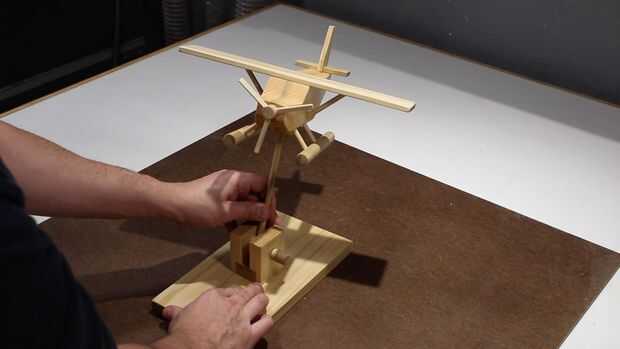

2. el 1/4" mando de ajuste pasa por el lado abierto, a través de la 1" espiga y tornillos en el tornillo oculto. Esto le permite bloquear la posición vertical en el plano no de la nariz o inmersión de la cola en la tabla.
