EL alambre - Arduino Mini Pro - relé controlador módulo 6 canales (5 / 9 paso)

Paso 5: Conectar todo junto - ADVERTENCIA alta tensión

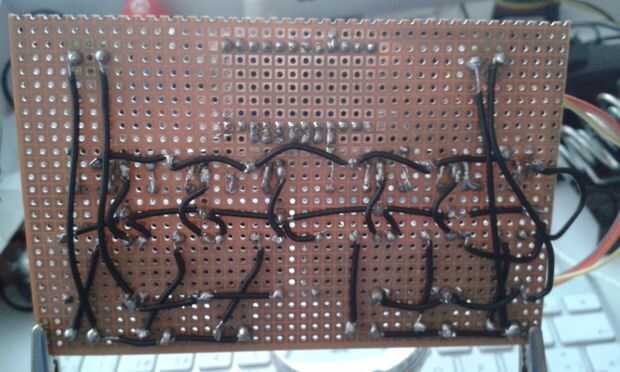

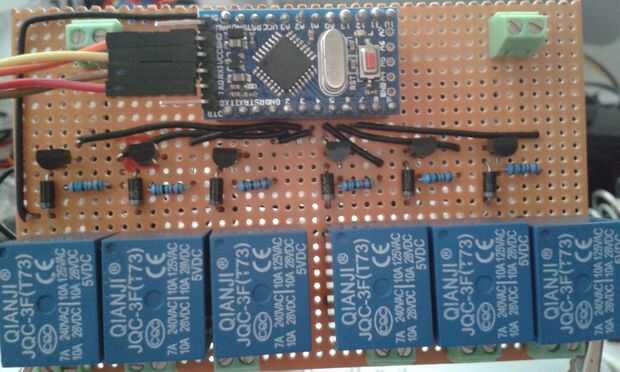

Sé que puede hacer un mejor trabajo, o si usted quiere usted puede diseñar e imprimir una placa de circuito y los componentes a soldar, para evitar todo esto.

ADVERTENCIA después de conectar el inversor EL alambre que podría choque con alto voltaje, porque el inversor convertir 3v en 110v, así que ten cuidado. Resolver primero con conectar a 5v y 110v, y cuando usted prueba tenga cuidado de no tocar ningún componente.!

Yo le hecho paso a paso pronto porque necesito otros 4 módulos le gusta esto. mientras comprueban los cuadros con la descripción. Iré subiendo los esquemas demasiado muy pronto.
