El ajustable caja luz LED pixel art (6 / 9 paso)

Paso 6: Montaje de la electrónica en la base de madera y construcción de las paredes de la balsa

La placa de prototipado, ahora con toda la electrónica soldada a él fue cabido en la base de madera y 9 hoyos fueron perforados a través de ambas placas con el mismo pedacito de taladro de 2,7 mm como antes. Los agujeros fueron roscados y las tablas fueron reunidas, con tornillos M3 (12mm de largo) y dos tuercas de M3 como separadores entre las placas.

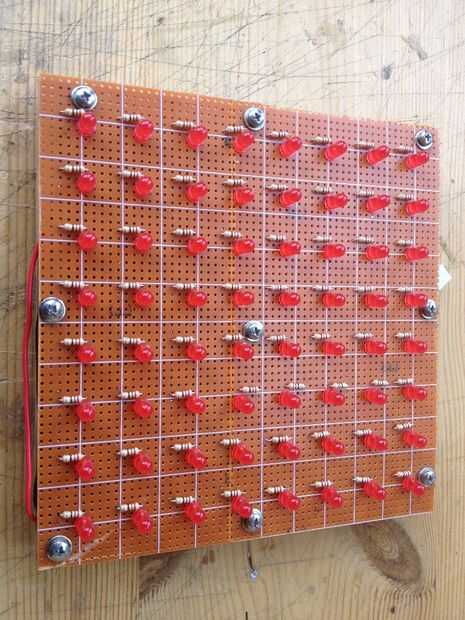

Se pueden ver los tornillos que sujetan este sándwich LED juntos en la primera foto

Para construir las paredes, he utilizado algunos balsa de 4mm espesor que tuve que poner alrededor de mi tienda.

Utilicé una cuchilla afilada y regla para cortar dos 15X3.5 cm y balsa de 15.8X3.5cm dos tiras y perforó un agujero de 5mm en uno de los más cortos (para el cable de alimentación), y luego pegué a la madera contrachapada con cianocrilato.

PERO:

Antes de pegar los lados, asegúrese de que el "switch" se atornillan los tornillos de la tarjeta electrónica (ver imagen) para que su extremo inferior está al ras con la base de madera contrachapada.

Recuerde que el funcionamiento de este marco de LED es por el cierre de un circuito eléctrico cuando usted apriete el tornillo correspondiente (enciende el LED), y es importante para asegurarse de que hay suficiente espacio para la cabeza del tornillo entre la pared y el marco para permitir que el LED de estar en un estado de "off".
