Paso 1: El chasis
Alineación de las piezas

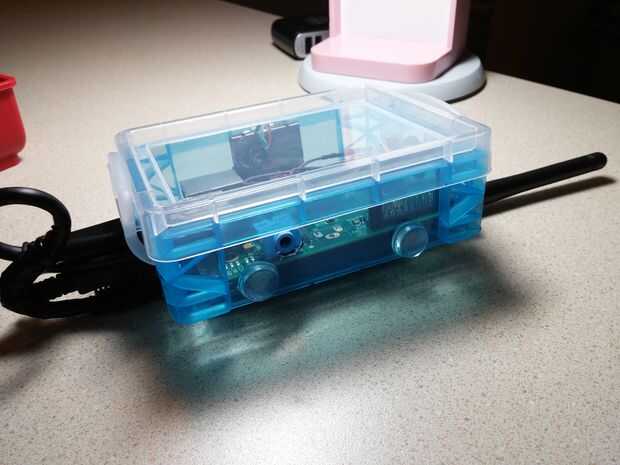

Usé la caja Crayon Advantus Super Stacker que resultó muy conveniente para los cables, GPS y 802,11 Radios y el Raspberry Pi. Es la parte más difícil de este proyecto, pero después de hacer algunos otros requiere plástico talla y perforación, lo pone más fácil y sus proyectos comienzan a parecer más agradable.

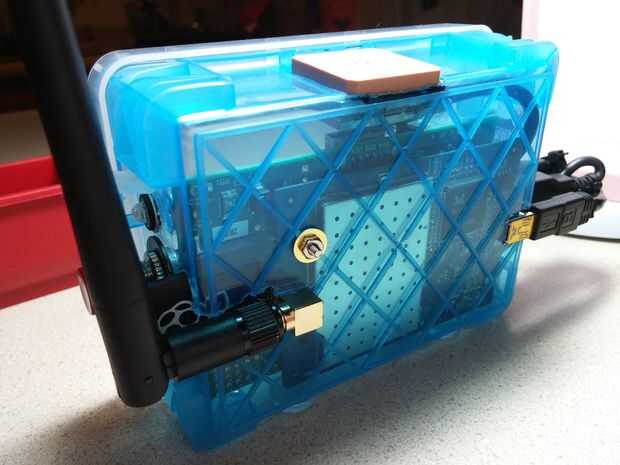

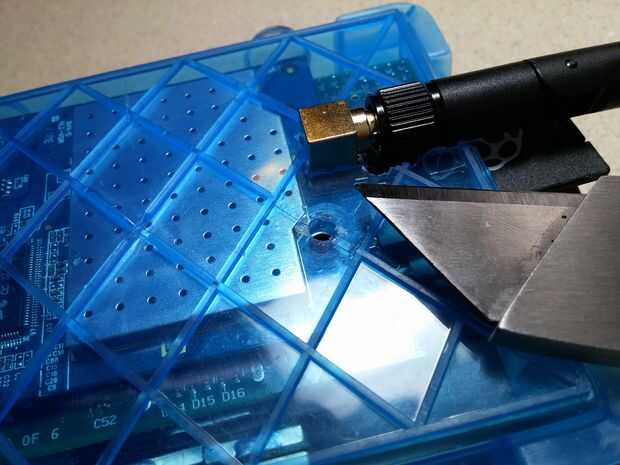

Línea de las piezas en el chasis de una manera que permitirá que el calor escape, el acceso a todos los puertos importantes (incluyendo el puerto HDMI de la Raspberry Pi para facilitar el acceso) y permite fácilmente ampliar el proyecto mediante la adición de cables y componentes de estado sólido a los pines GPIO. Apilan el Pi de frambuesa sobre el adaptador ALFA y utiliza un pedazo de negro eléctrico de cinta a asimiento temporal las piezas juntos. Luego, puso el aparato en la caja de lápices de colores y marcado un agujero para la antena de adaptadores ALFA extender hacia fuera de la parte inferior. Después de que hice el agujero un poco más grande cerca de la punta para acomodar la antena de rosca tuerca.
También hay disipadores que caben en la caja de lápices de colores, hecho sólo para la frambuesa Pi como estos. También, un disipador de calor simple que se utiliza normalmente para un regulador de voltaje hará también, si se encuentra una manera creativa para montarlo en el tablero.
Montaje y agujeros de talla
Para tallar hacia fuera secciones grandes, sostener el componente en el chasis y marque con un marcador Sharpie exactamente donde debe ir el agujero. Luego, usar una herramienta Dremel taladro y hacer agujeros periódicamente todo el contorno. Después de hacer unos pocos, utilizar un poco de presión y seguir el esquema entero de agujero a agujero tallado el plástico totalmente. Debe ser muy fácil si se realizan suficientes agujeros unas preliminares.
El único tornillo necesario fue directamente aunque los agujeros de la Raspberry Pi y el adaper de la ALFA. Una pequeña arandela de oro fue utilizada después de abrirse camino algunos rieles de soporte en la parte inferior de la caja como se ve en las fotos anteriores. Entre el adaptador ALFA y el Raspberry Pi, he usado la goma parachoques almohadillas adhesivas autas aparecen en la Lista de requisitos. Esto permite que algunos calientan flujo entre las juntas de la caja y evita que los circuitos o componentes de montaje superficiales de tocar. También funcionan muy bien para soportar componentes e incluso para los pies en la parte inferior del chasis para ayudar a apoyarlo si está de pie.

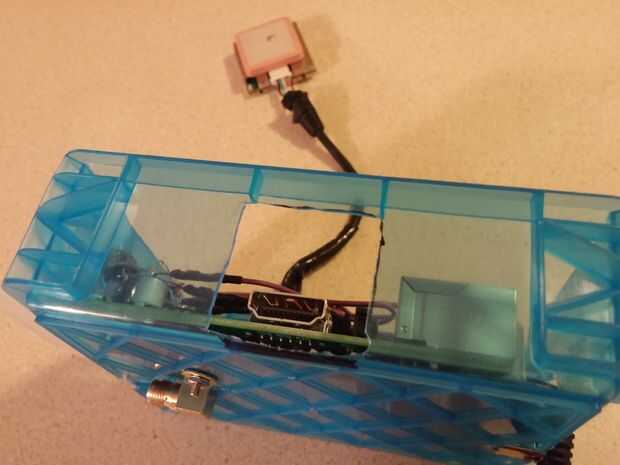

Si los agujeros en el chasis se tallan ligeramente más pequeño que el tamaño del componente que se extenderá fuera del chasis, debe ayudar a apoyar el componente cuando se empuja la pieza en el agujero. Por ejemplo en las imágenes de arriba, el radio GPS y la antena son una sola pieza. La antena (pieza cuadrada) se pega en el chasis y el agujero para el chasis es ligeramente más pequeño que la antena. Esto realmente apoya la antena completamente sin necesidad de apoyo adicional.
También, como se ve en las imágenes de arriba, he quitado el conector de salida de vídeo componente amarillo grande de la Pi. Hice esto con un par de tenazas y sólo se cortan los tres dientes a la placa base.
Cables de

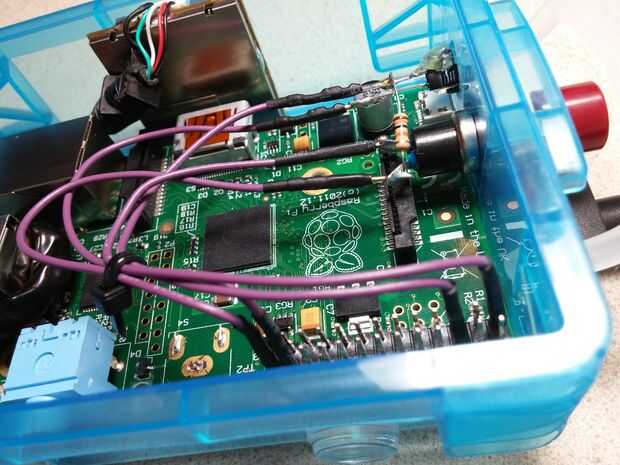

Los cables son de todo lazo y sostenido con ataduras de cremallera negro pequeño. Esto libera espacio alrededor del aparato y ayuda a mantener en su lugar. Para este tutorial estamos enganchando los cables
- PIN 7 al lado positivo del LED
- en el lado negativo (más) del LED

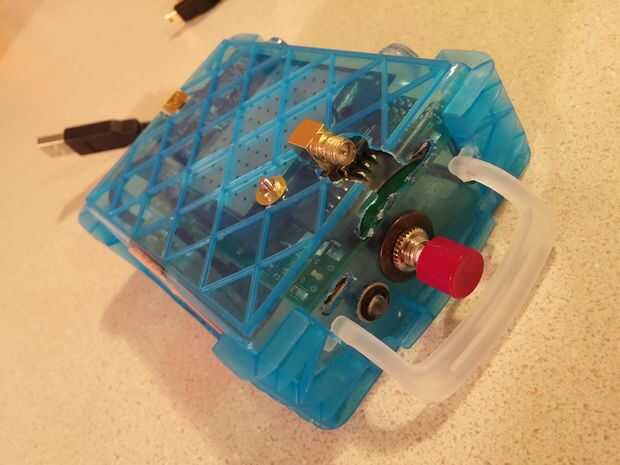

- Pin 8 a un lado del botón pulsador momentáneo
- 3.3 (3V3) pin al otro lado del interruptor de botón momentáneo

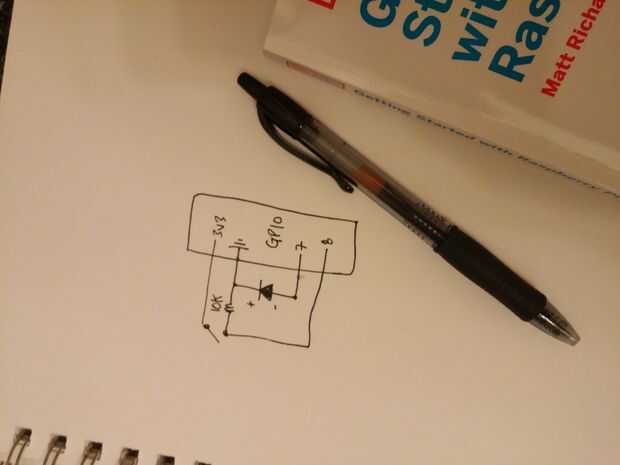

Entonces necesitamos una resistencia de 10K ohm desde el lado del botón pulsador conectado al pin (8), con el conector negativo (tierra) del LED. Un esquema puede verse en las imágenes de arriba. Este es un esquema muy simple y podemos aprender más acerca de lo de la introducción Manual (o ' Reilly) que viene con el kit de Raspberry Pi.
GPS

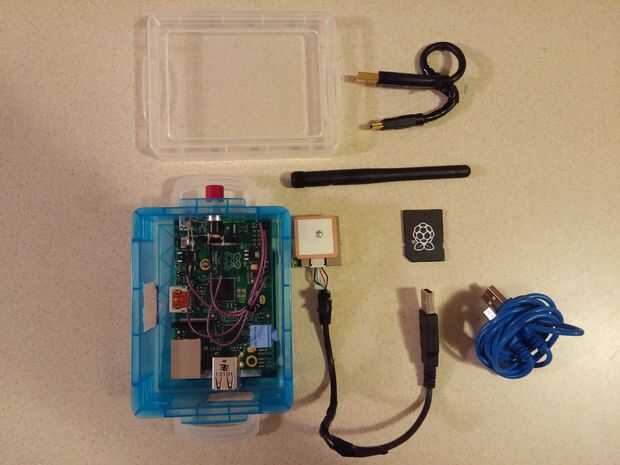

El BU-353 GPS radio es un simple USB GPS que se puede ver en las imágenes de arriba. Es el componente cuadrado de la USB. El dispositivo viene en una gran circular negro carcasa de plástico, que se puede quitar. También, del cable USB del dispositivo puede cortado y empalmado para ser mucho más pequeños. Colocar la parte superior de esta antena es probablemente en nuestro mejor interés ya que recibe las señales desde arriba. Así que dependiendo de la orientación elegida para nuestro proyecto, debemos siempre tener en cuenta.
Continuar
Una vez hecho esto todos junto, podemos arrancar en el dispositivo y comenzar a instalar los scripts software y puesta en marcha.
