Paso 3: Una plazo extinción
Verificar en el concurso para ver una extensión de 1 semana. Su tiempo a obtener craqueo
Que golpe a google y encontré la antes mencionada página web
http://www.piclist.com/images/www/hobby_elec/e_ckt10_3.htm
Y allí, tres secciones abajo era exactamente lo que yo y el juego de pong necesita demasiado! Era un chip de lógica 74xx, el tipo d 7474 doble flip flop
Un codificador rotatorio enganchado hasta ~ 3 voltios y algunos leds, mientras que dieron vuelta muy lentamente muestra whats happening
cada "golpe" del codificador se divide en 4 secciones, 1/4 de un "topetón" en una dirección dada se convertirá en uno de los pines de 2 salida, generalmente marca A o B
Medio camino a través de la protuberancia el otro pin se encenderá
Tres cuartos y el primer pin se apaga
100% y la de la protuberancia, el segundo pin se apaga y el codificador rest en off, que es como un interruptor abierto, nada está pasando
Dependiendo de que pin enciende dictados primeros la dirección, si A es a antes de B y luego su movimiento hacia la izquierda, si B es de antes de A su movimiento hacia la derecha
hay un tercer pin, esto es un perno común, se puede conectar a tierra, o (más comúnmente) + 5V, el modelo Alpes podrido de un viejo estéreo manipulado + 5V, así que lo tengo conectado al + 3V que requiere el juego de pong
el 7474 actúa como tampón, si A o B se enciende en primer lugar, el flip flop se convierte en uno de 2 salidas (arriba o abajo) e ignora todo lo demás hasta tanto A y B están apagados
Ahora hay diferentes tipos de 7474, dependiendo de cómo se hacen, desde pong sólo requiere 3v y tenía una fuente de alimentación de 3v, quería algo que podría funcionar a 3v

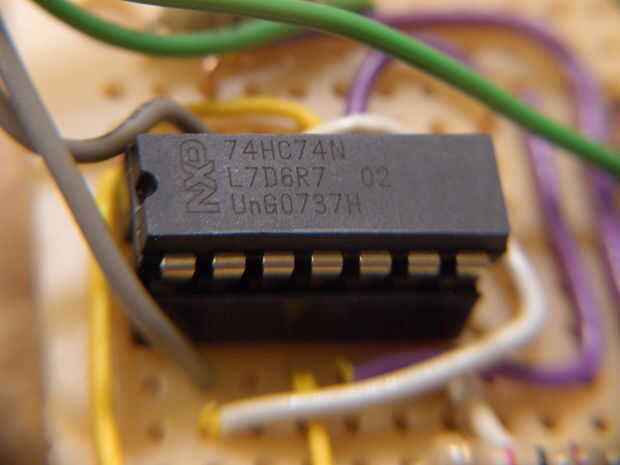

Fui con un 74HC74 y consiguió de jameco
Esta serie (HC) se desarrollará del 2 al 6 voltios, que se enmarca dentro de especificaciones de pong
OK, a trabajar vamos!
