Eje Motor Delta Trike (4 / 8 paso)

Paso 4: Dirección remota

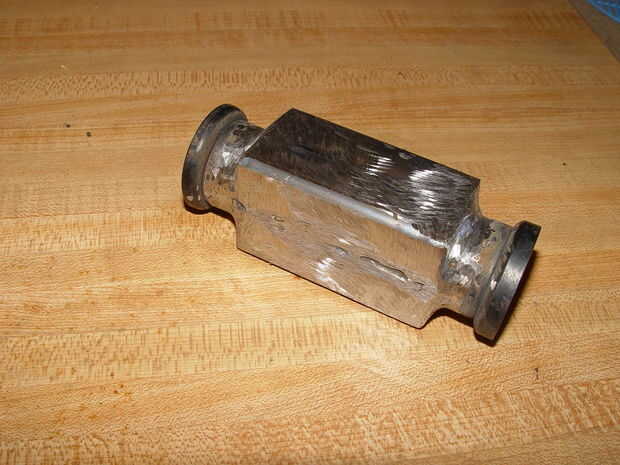

El trike es dirigido remotamente por un conjunto de barras de la manija apenas delante del asiento de montaje y uso de un tirante para conectar al vástago de la horquilla delantera. Tubo de dirección remoto fue cortado en una horquilla de basura (Foto 1). Una tija de sillín está soldado a la parte inferior del tubo de dirección. Más pequeño extremo cónico del post debe deslizarse en el tubo de dirección una vez cualquier soldadura sobrante y escombros es lejos (Foto 2). Utilicé el tubo de dirección de la misma basura bicicleta. Una longitud de tubo cuadrado de 1.5 x1.5 se corta por la mitad longitudinalmente y luego las dos mitades están soldadas al tubo principal. Usted puede hacer hacia fuera de la costura de las dos mitades en la foto 3.

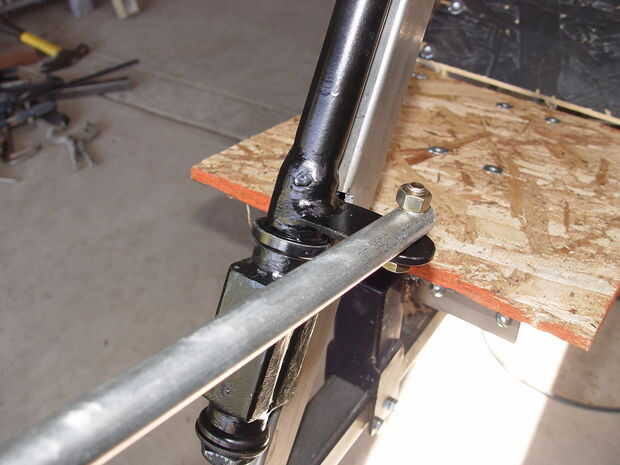

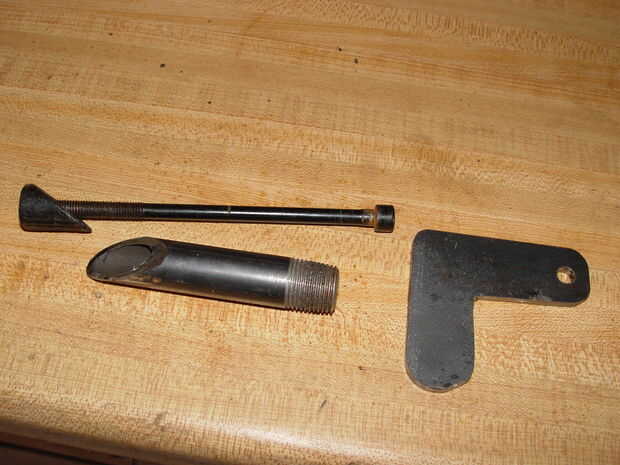

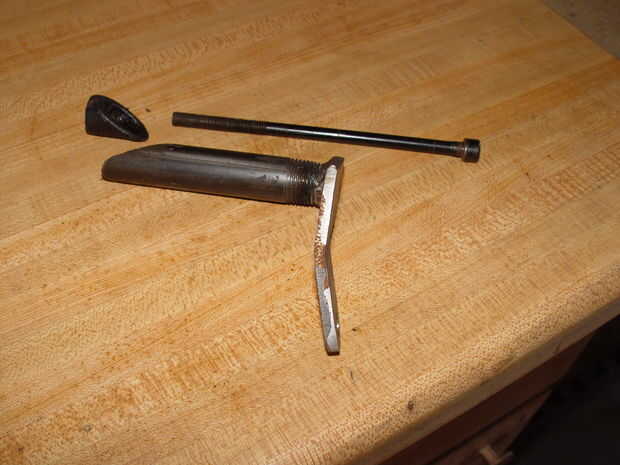

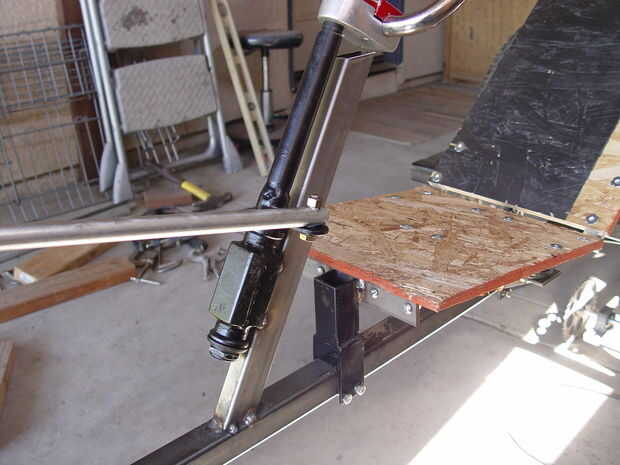

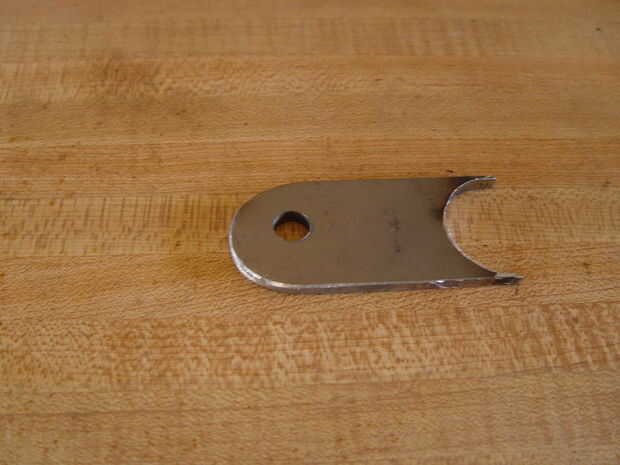

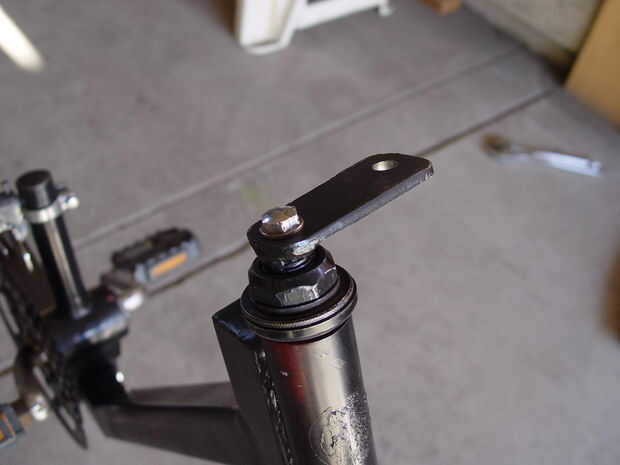

El tubo se suelda con autógena a una vertical en el bastidor y el tubo de dirección se inserta hacia abajo en el tubo de dirección con la extensión del poste de asiento hacia arriba (foto 4). Un brazo de dirección es corta de acción plana (Foto 5) y soldado al tubo de dirección (foto 6). En la horquilla delantera de que se corta un tubo de deslizamiento del ½" negro tubo con un ángulo corte en el extremo inferior para que coincida con una acción de"apretar la cabeza"y el perno (foto 7). La "L" en forma de dirección brazo se muestra en la foto fue cortado más adelante para formar un brazo recto que se muestra en la Asamblea final (Foto 8), este brazo está soldado a la parte superior del tubo de deslizamiento del tubo negro (Foto 9).
