Paso 8: Configuración de los ojos.

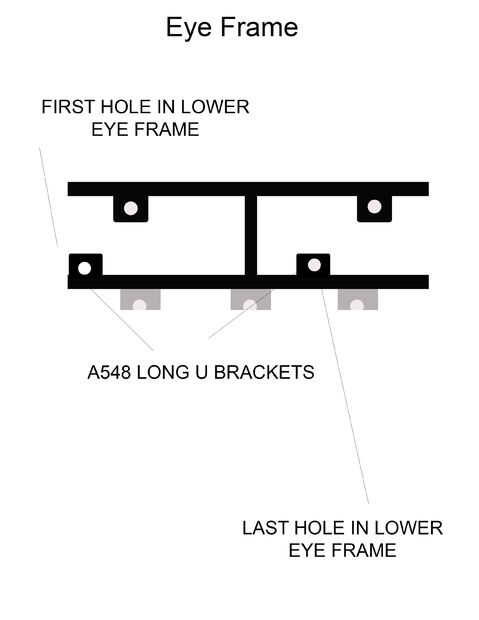

Para finalizar el marco del ojo que necesitamos dos soportes A548 U más (igual que hemos utilizado en el marco superior del ojo) necesitamos unir éstos al primer agujero en el soporte inferior izquierda y el último agujero en el soporte de la parte inferior derecha como se indica en el punto 8.1.
Los soportes de U son lo estaremos usando el hilo de las barras de comida para el ojo a través de. (Me gustaría destacar en esta fase que normalmente utilizaría 4 servos para las funciones de ojo ya que es estándar para los proyectos comerciales: dos para cada ojo controlar el movimiento hacia arriba y hacia abajo, izquierda y derecha. Generalmente sería conectar los servos disolverse por medio de cables divisor así que funcionan al mismo ritmo. Sin embargo, para ello solamente utilizaré dos servos para mantener los costos. Me gusta utilizando este montaje y lo han utilizado en algunas de mis otras aplicaciones como fácil de cambiar, calibrar y cambiar un servo en vez de dos si haces eventos en vivo).

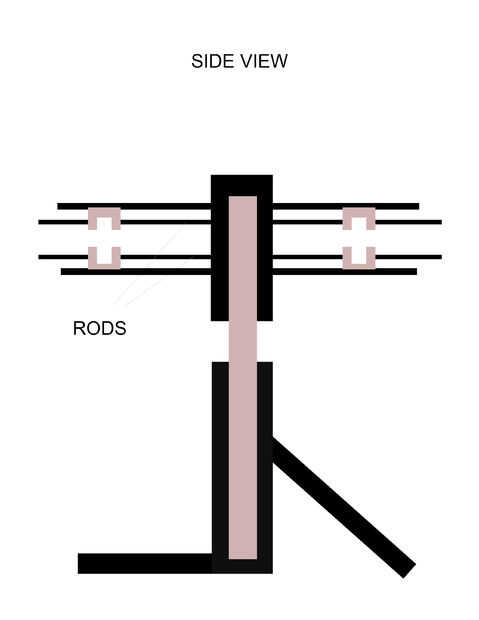

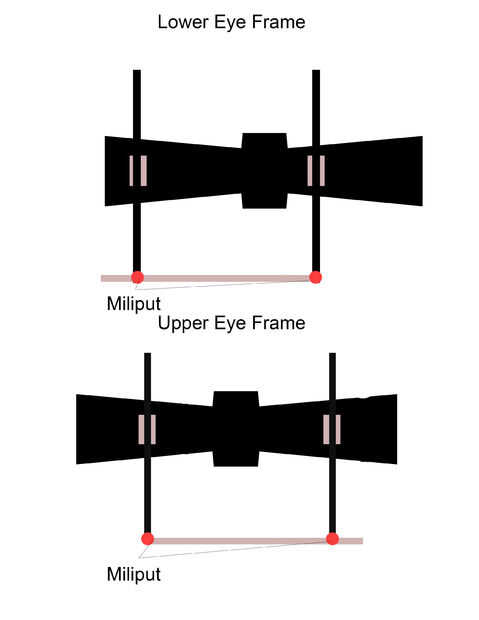

Así que para esta parte siguiente tenemos que agarrar a 4 barras de x A017. Enrosque las barras a través de los soportes de U como se indica en 8.2. Entonces tenemos que sacar otros dos A017 como estas serán fijadas a los extremos de la parte superior y bajar barras a dos mas largo formas de U. Para hacer este molde simplemente los extremos juntos usando el miliput para asegurar los extremos juntos, te darás cuenta que los extremos sobresalgan en las varillas de extremo, tenemos que pegar uno a la izquierda y uno a la derecha como se indica en 8.3.

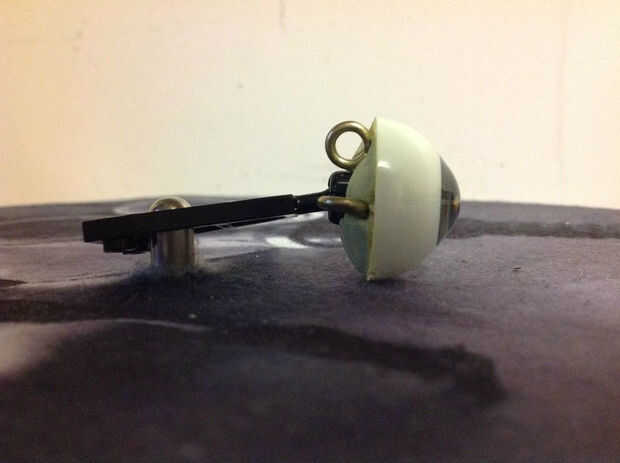

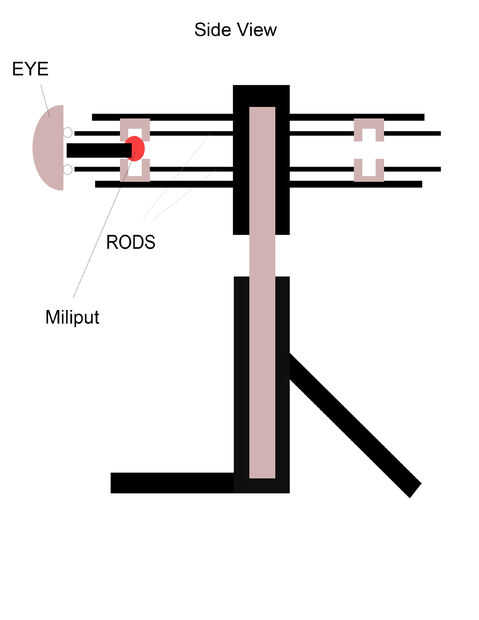

Las varillas largas ahora deben deslizarse bien a través de los soportes de U. Ahora tenemos que pegar la Junta de rótula de lego (8.4) en el marco de ojo con miliput. Esto es muy simple, sólo rodar una bola de milliput y colóquelo entre la media de las posiciones de barra de U y deje secar, el plástico se forma muy bien en el plástico de la rótula de lego pero usted tendrá que empujar a través de los agujeros en el marco de ojo para asegurar a eso como una especie de enchufe. (8.5)

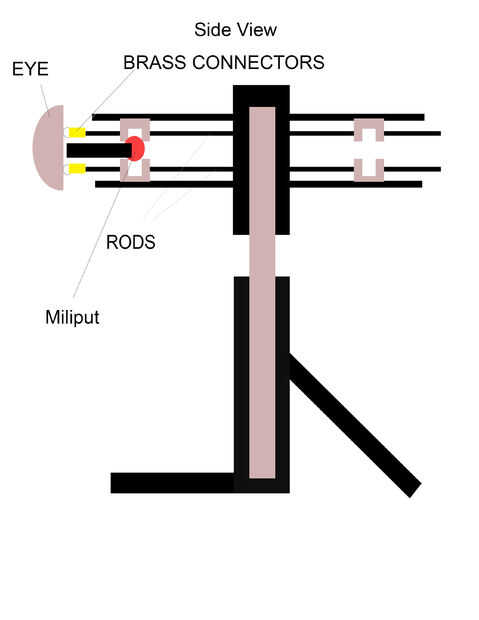

Ahora todos tenemos que hacer es conectar los tornillos de gancho que se encajan en el miliput en la parte posterior de los ojos en los extremos de las varillas. Todo lo que necesitamos hacer ahora para completar el mecanismo del ojo es agregar bloques de conector de latón en los extremos de las varillas y los ganchos de ojo del gancho en los orificios. (8.6). el mecanismo son todo completo que permite habla de servos.
