Efecto invernadero Plantduino (17 / 21 paso)

Paso 17: Plantduino: Asamblea paso 3 consejos y trucos


Para un tutorial completo sobre que hace un clon de arduino genérico, consulte perfduino . El plantduino es una versión modificada para requisitos particulares de la perfduino.

Consejo #1 : protoboard antes de que la soldadura! Asegúrese de que sus piezas pueden trabajar antes de que se les derriten al metal.

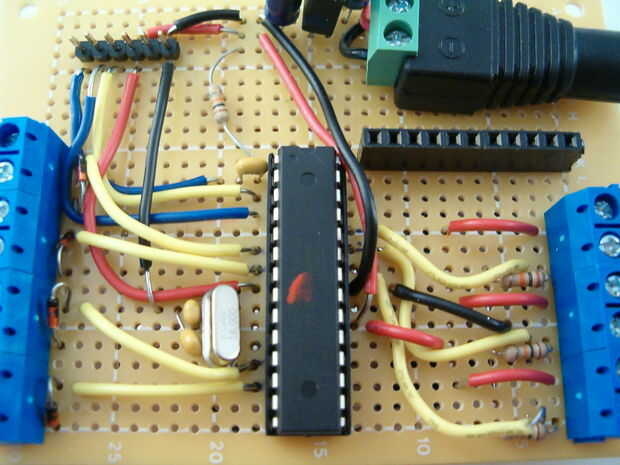

Consejo #2 : ir a través de las imágenes y leer las etiquetas.

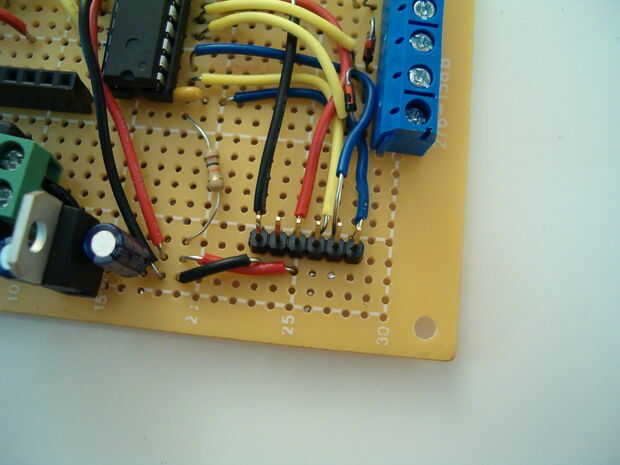

Consejo #3 : elegí un perfboard grande para este proyecto debido a todas las conexiones externas. Asegúrese de que dejar espacio en su diseño para la pantalla LCD.

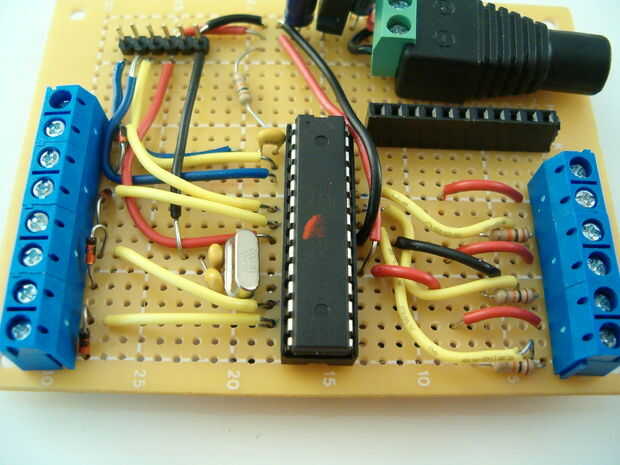

Consejo #4 : entradas analógicas están a la derecha. Salidas digitales están a la izquierda. Lo hice porque los pines analógicos son todo a la derecha del chip atmega.

Consejo #5 : comience con la alimentación. Esto va a determinar donde se colocan otros componentes.

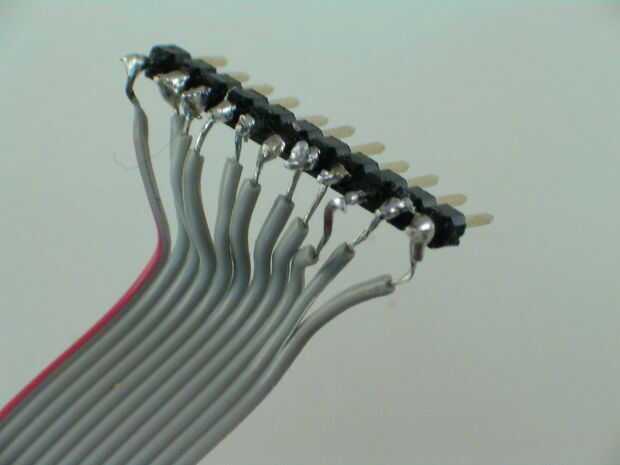

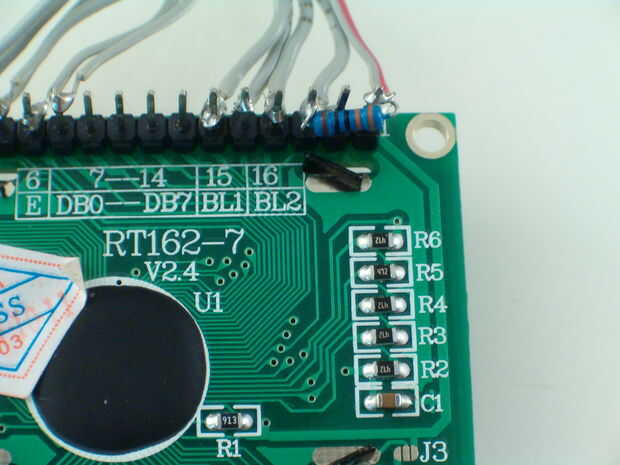

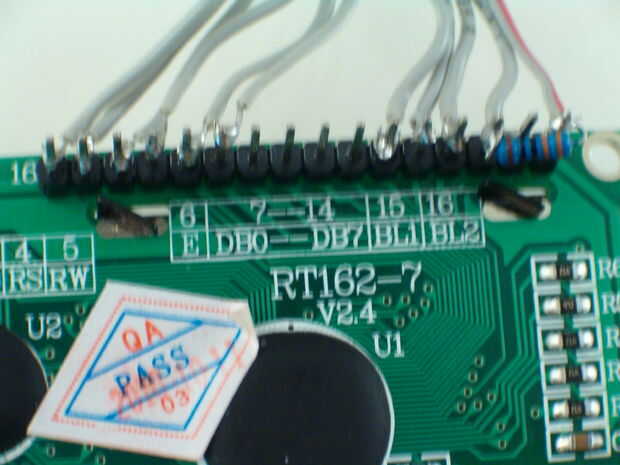

Tip #6 : mientras se suelda las cabeceras macho al cable cinta con LCD, mantenerlos en los encabezados de la mujer. Esto evitará que girando alrededor del plástico calentado.

Tip #7 : mientras que cada componente es importante, el capacitor de 100nF y 10 resistencia k desde el pin de reset (pin 1) son absolutamente vitales. No se programará su plantduino sin ellos!

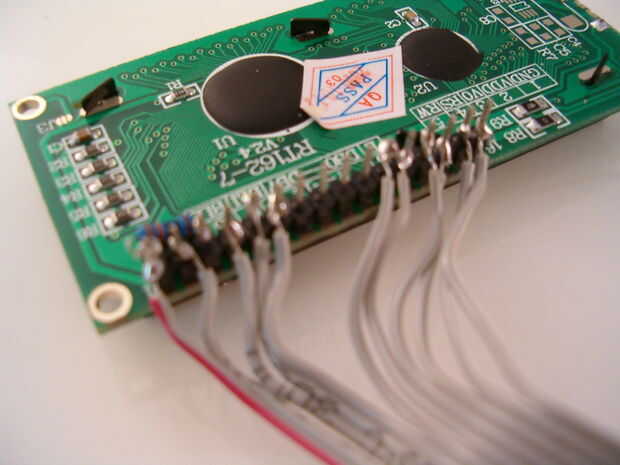

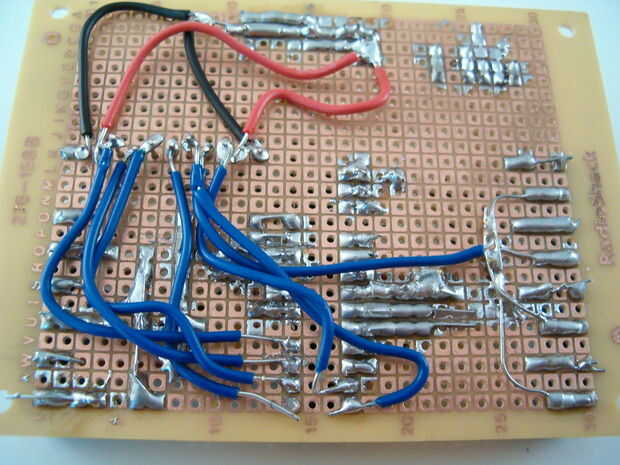

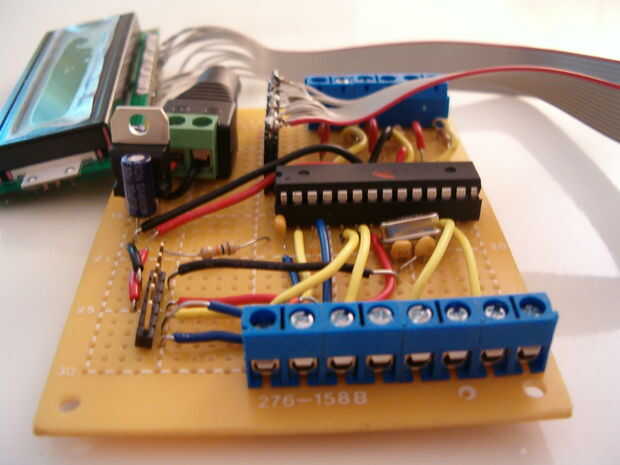

Tip #8 : Conecte los cables del LCD en la parte posterior de la Junta! Se ahorra mucho espacio y hacen posible examinar su junta durante más de cinco segundos sin perder la capacidad cognitiva humana normal.

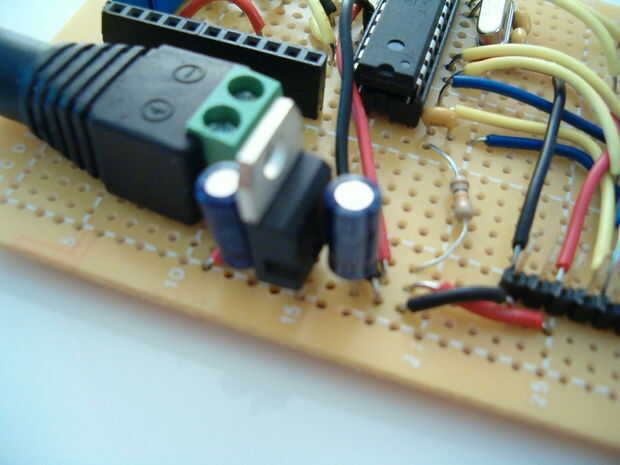

Tip #9 : este enchufe le ahorrará espacio. Tengo una grande por el bien de los gastos de envío.
