Edward impreso 3D inspirado hoja oculta (2 / 15 paso)

Paso 2: diseño

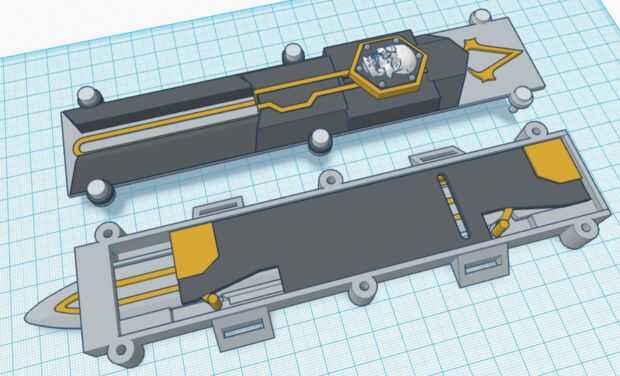

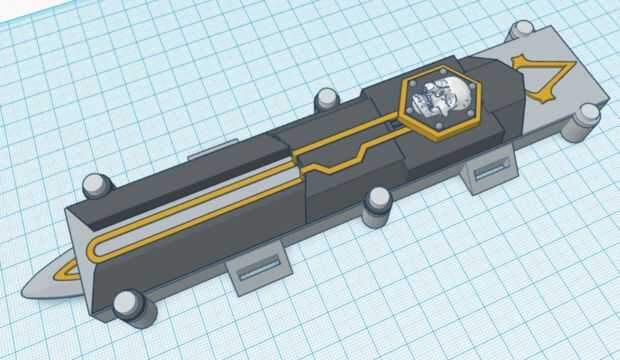

Comencé con el diseño de la hoja. Para esto usé Tinkercad, es una simple aplicación web, para que se ejecute en el navegador, no necesitas instalar nada, sus diseños son en la nube, por lo que se puede utilizar en todas partes. Es muy fácil de usar y tiene más que suficientes lecciones tutoriales para poner en funcionamiento rápidamente! Mejor aún, altamente se centra en la impresión 3D, para que puedan descargar sus diseños en el formato que más te guste. Es genial para principiantes.

Diseño

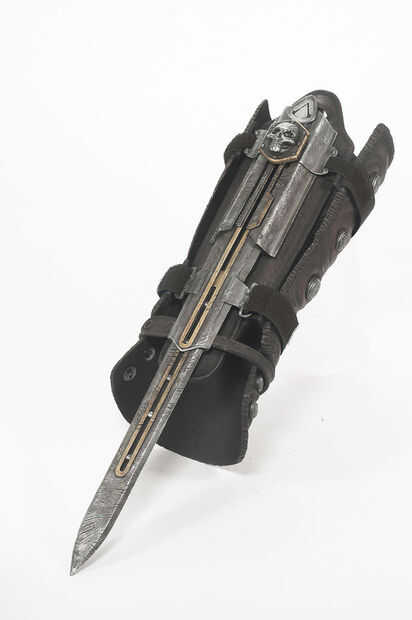

En lugar de simplemente hacer una hoja oculta funcional, pensé que sería divertido manera si podría hacerla parecer cool. Hay un montón de Creed juegos Assassins de ahora, y todos ellos tienen diferentes versiones de la hoja oculta. A pesar de mis favoritos personales son los primeros juegos que tengo que admitir que la lámina de Edward de la bandera negra de ese era bastante impresionante! Tal vez porque él era un pirata, tal vez porque hay una calavera, no sé, es que pensé que si iba a inspirarse en cualquier hoja, sería su. Así que miré la réplica oficial y decidió diseñar algo parecido. Mi intención no era hacer exactamente lo mismo, prefieren tener cierta libertad de creatividad y hacer mi propia cosa, por lo que se trata de una lámina de Edward Inspired.

Mecanismo de

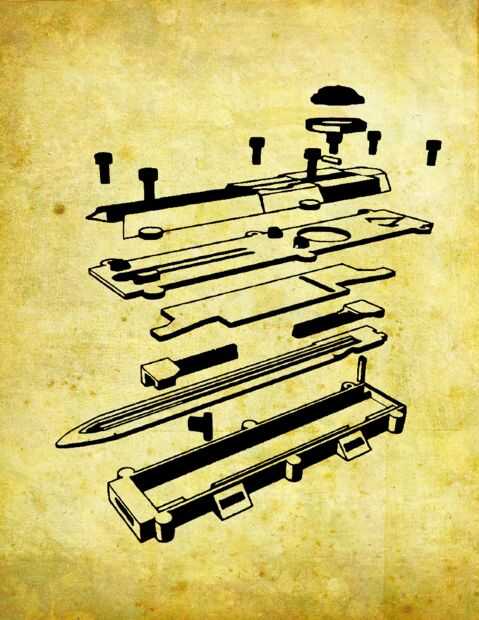

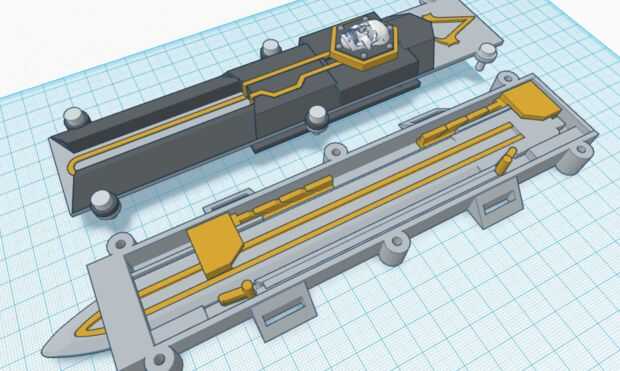

De una manera sencilla, los usos de la hoja oculta el mecanismo OTF, basa en mi diseño muchas otras ocultas las hojas que ya están hacia fuera allí. El secreto es los resortes o en este caso, bandas de goma, cuando se activa, se liberan la energía acumulada en la hoja, lo que es sacar o deslizarse en la carcasa. La goma se conecta dos partes, llamadas "sliders", uno en la parte trasera y es responsable de empujar el disco hacia fuera y otra es en la parte delantera y es el que tira la hoja en el. Entonces hay 2 "bloqueos" que mantienen la hoja en lugar de cualquier cuando su retraída o desplegadas. Finalmente hay otra pieza que se mueve también dentro del mecanismo, y es responsable de mantener la tensión de la venda de elástico. Este se llama "switch" y cuando se desliza también desbloquea la hoja en ciertas posiciones, por lo tanto liberando la tensión de la goma y finalmente moviendo la hoja. El mecanismo puede parecer un poco complicado pero es realmente bastante simple. Sin embargo es difícil de explicar, especialmente porque sólo funciona bien cuando la carcasa está cerrada, así que usted no ve realmente su funcionamiento. Además de "blade", "sliders", "seguros" y "switch" hay también algunas otras piezas como las «base», "covers" entre otras piezas decorativas. Voy a salir en más detalle en cada paso.

Piezas 3D

He hecho todas las piezas disponibles aquí. Así que si no quieres diseñarlos y solo quieren replicar esta hoja oculta usted puede descargar gratis.
