Edificio escaleras móviles de magia (3 / 5 paso)

Paso 3: Hacer el acoplamiento

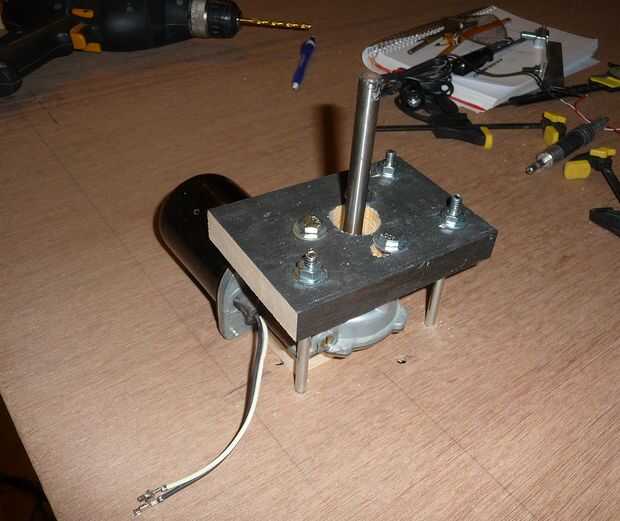

A partir de un cuadrado de madera contrachapada para actuar como una base sólida y lisa, dosificado los dos lugares claves: el centro de la bisagra de la escalera y el centro del eje del motor. Entonces firmemente montado el motor a la base por lo que su salida eje fue justo en la posición.

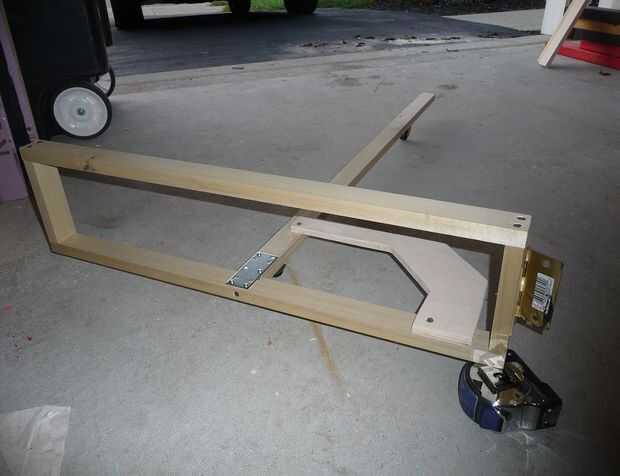

Un marco de 1x2s se convertiría en la base de las escaleras y fue unido a la bisagra. Dos echadores del eslabón giratorio se agregaron a este marco para ayudar a llevar el peso de la escalera (que no mucho) y dejaron suavemente el rodillo hacia adelante y hacia atrás. Pienso montar la bisagra para una pieza de 2 x 4, que a su vez estaba conectado a la base.

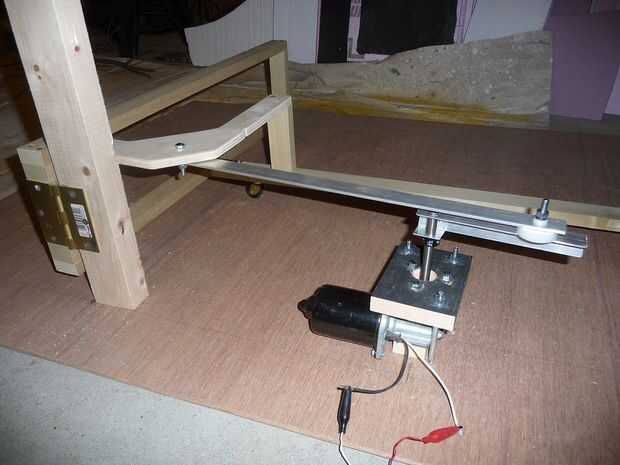

A continuación una piezas de par de par de aluminio se cortaron y perforado para hacer la vinculación. Las longitudes de las piezas no es crítica, pero el agujero de a distancias mucho son, por lo que se requiere atención. Luego estas piezas eran atornilladas y fijadas a la carcasa del eje y de la escalera. Arandelas de nylon fueron utilizadas entre las partes en movimiento para que se deslicen fácilmente.
