Edificio electrónica consejos (21 más pasos) (3 / 26 paso)

Paso 3: Plátano enchufes y tomas

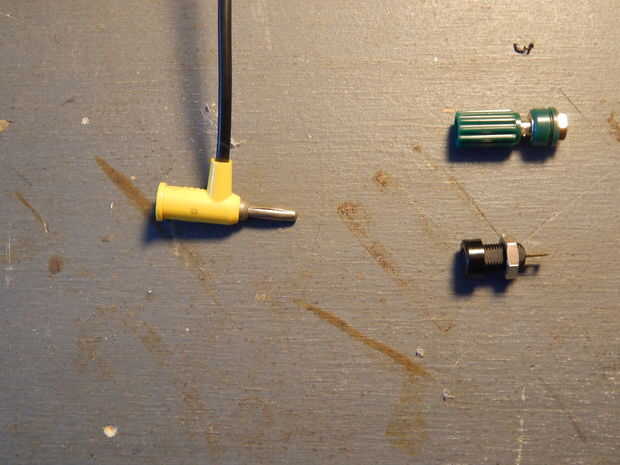

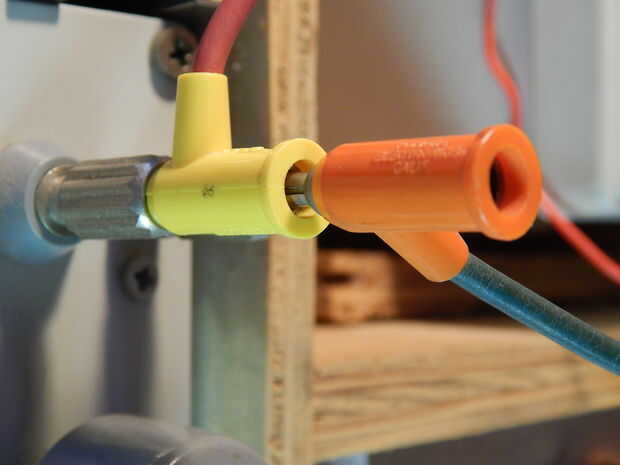

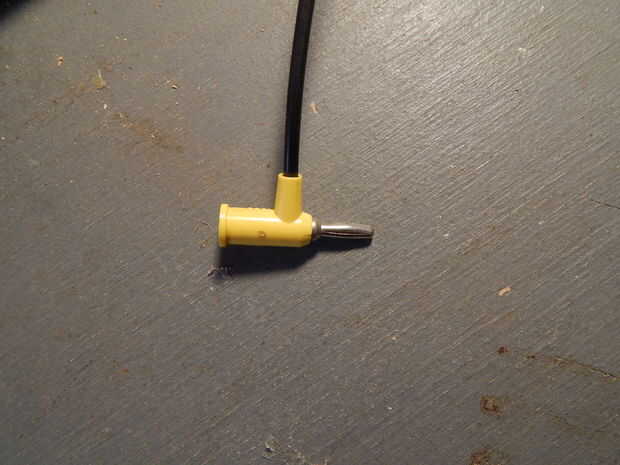

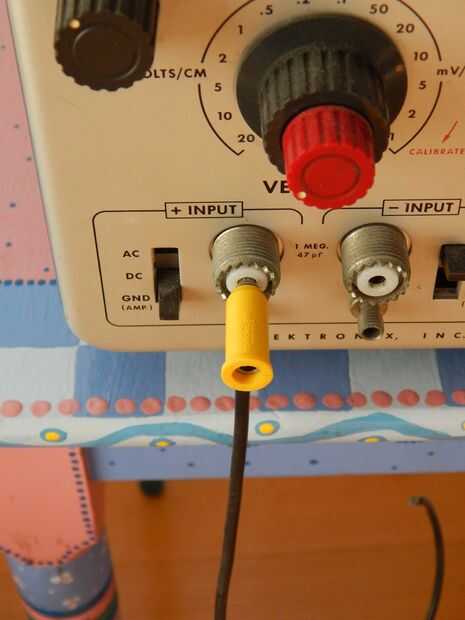

Clavijas tipo banana mira un poco como un plátano muy pequeño de metal. Son muy útiles como Conecte a un montón de cosas. Especialmente gatos de plátano (ver imagen). Pero también debe saber que caben un montón de otras cosas. La mayoría postes tienen un gato construido pulg (ver imagen).  Mi ficha banana favoritos se llama conectores de tipo banana apilable, tienen un conector en la parte posterior y se pueden conectar uno a otro y hasta ver las fotos de la pila.  Convierte en Pamona, no es la mejor fuente pero aquí es un par de enlaces:

y unos similares (y más baratos):

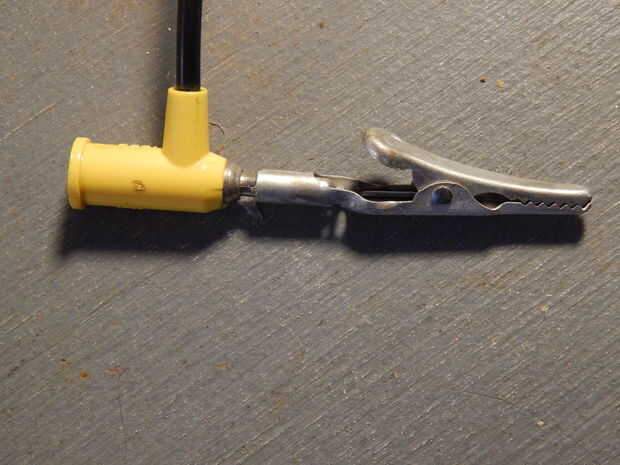

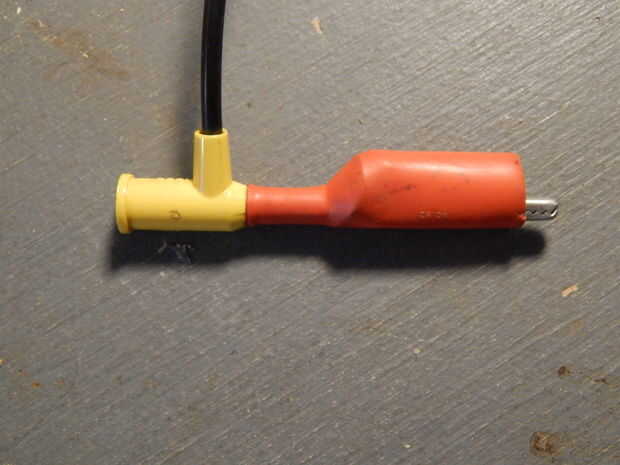

Los enchufes tipo banana adaptan también a otras cosas, una cosa muy útil es la pinza estándar (véase el cuadro) usando la pinza es generalmente mejor si usa su arranque.

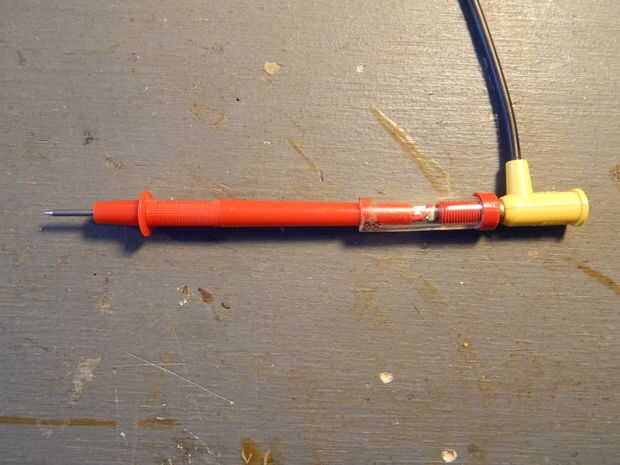

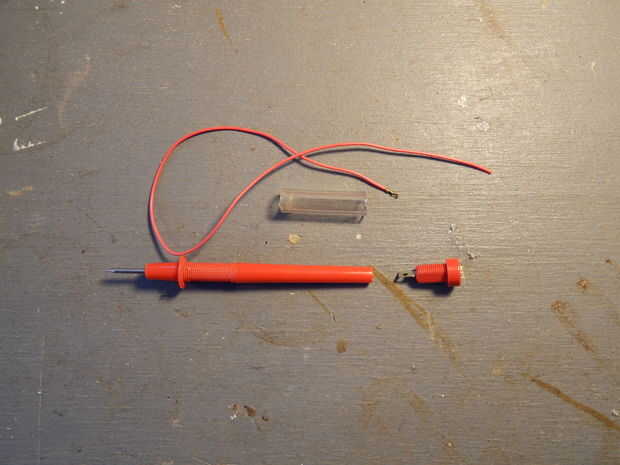

Si no encaja el enchufe de plátano, tal vez usted debe adaptarse, las imágenes muestran cómo algunos tubos y conectores de banana pueden agregarse a una punta de prueba para hacer la punta de prueba capaz de jack.
