Paso 5: Construir las mitades del ala

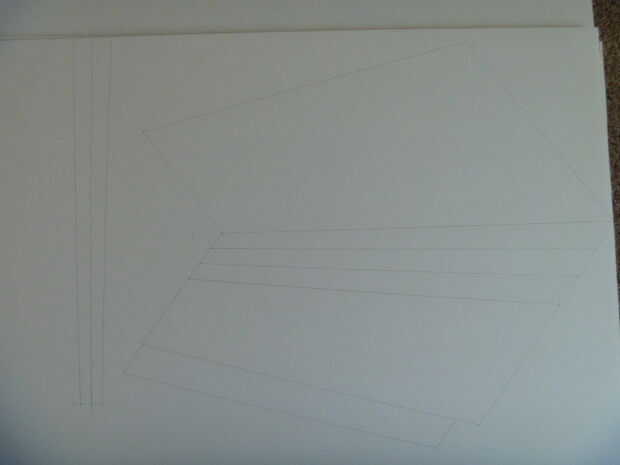

Use su lápiz y regla para marcar líneas rectas y usar el transportador para hacer los ángulos especificados en mis planes. Sé que mis planes parecen muy complicadas, pero si sólo nos fijamos en las líneas que usted necesita para marcar, es realmente bastante simple.

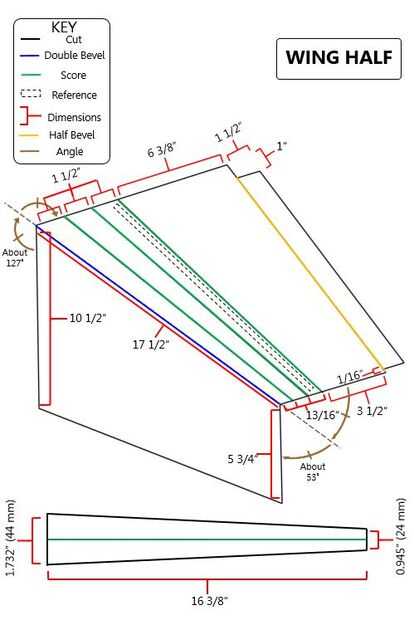

He incluido los planes para un ala mitad (derecha uno visto desde arriba), pero para la izquierda, la mitad simplemente reflejarlo.

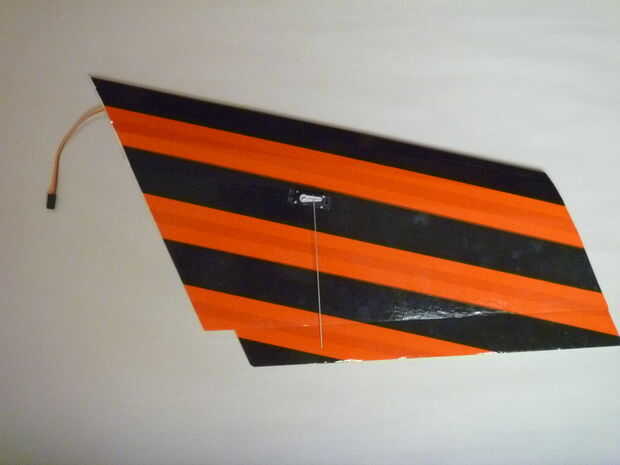

-Las mitades del ala como la sección central de la cinta: de afuera hacia adentro. Superpuesto la cinta mucho en las mitades del ala porque hice las rayas coinciden con los de la sección central. Porque las alas son arrastradas hacia atrás, las bandas son más estrechas. A lo largo del borde que se reúne con la sección de centro es donde mides de, pero porque esa línea está en ángulo a la línea de las rayas del recorrido, hace que las rayas se estrecha (siento tienes que pasar por esa explicación). Utilicé un cuadrado de ángulo recto para encontrar líneas paralelas a la vanguardia (marca 2 puntos perpendiculares a la dirección del borde y conectarlos) - las líneas son lo que la cinta sigue.

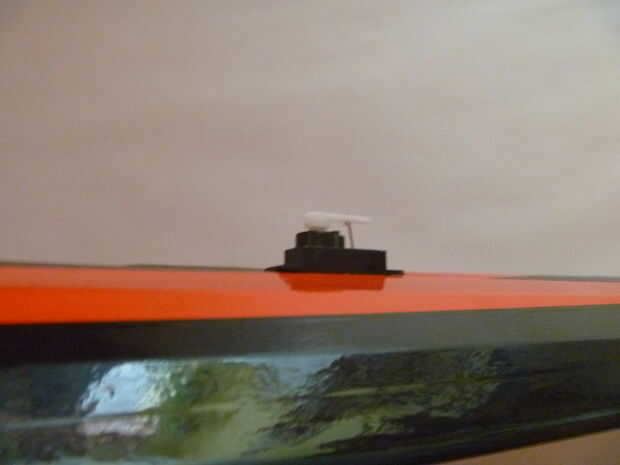

-El camino de la raya, mi servos son 7 pulgadas desde el interior borde del ala mitad. Eso es aproximadamente 5 1/2 pulgadas horizontalmente. Están justo detrás de los largueros. Para montar, cortar un rectángulo en la superficie superior del ala y me presiona con un poco de pegamento.

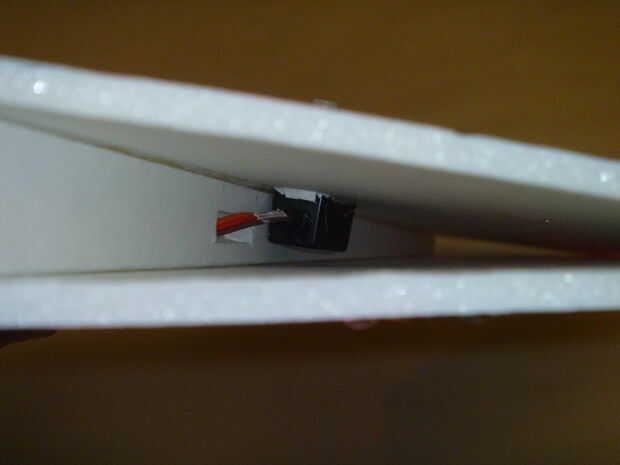

* Puede que necesite cortar una ranura en su mástil para el cable de servo pasar a través. Si no hago eso, el cable de servo habría conducido a la zona trasera detrás de la escotilla. Dependiendo de tu servo, puede que tenga una extensión.

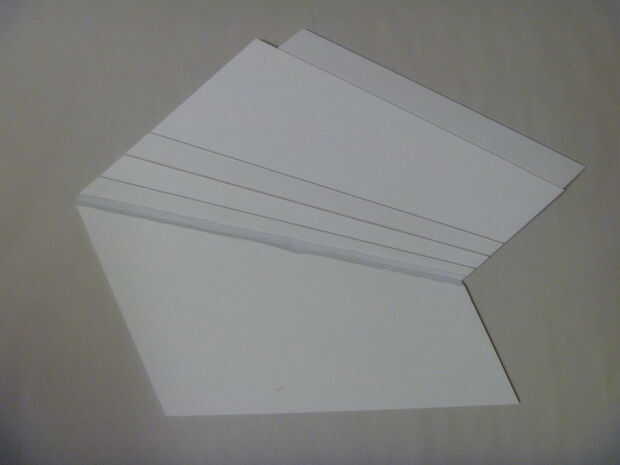

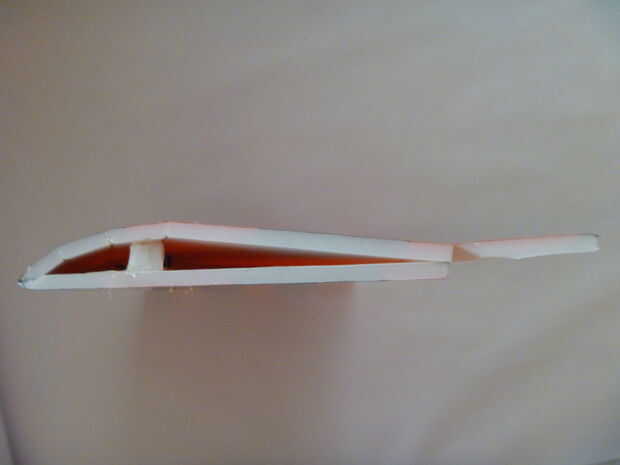

-Prueba doble las mitades de su ala y ajustar su palo tan grueso como su superficie de sustentación. El spar en mis planes representa la altura de la superficie de sustentación en un mundo perfecto, pero el grueso de la espuma y error humano causa las dimensiones reales a ser diferente.
* Si su ala mitad no se alinean, no te preocupes! Recorte cualquier cosa que sobresale demasiado. Estas alas no tiene que ser perfecto.

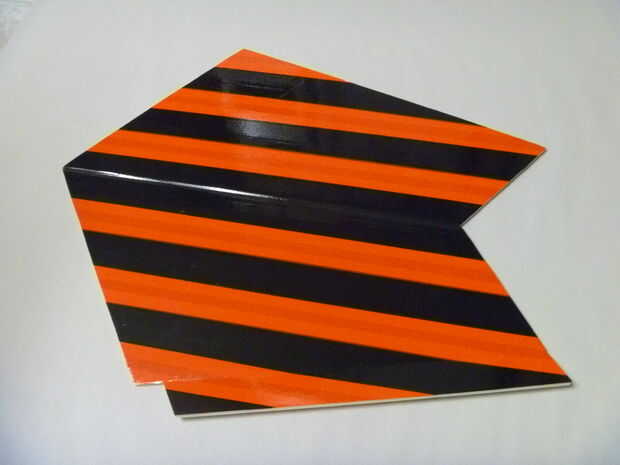

-Encolar las mitades del ala como la sección de centro.
