Paso 10: Dar vida a Christine: método de Arduino
Yo podría sin duda mostrar a Christine con las luces en constantemente y algunas nieblas en un contador de tiempo y sería genial, pero para realmente hacerlo cobrar vida quería atar la luz a cambiar sonidos de motor. La película "Christine" convenientemente se abre con un minuto del coche acelerando y luego al ralentí con ningún otro sonido o música, y así creé un mp3 de eso para el apoyo. Para dar un paso más yo pude activar el sonido y las luces usando un sensor de movimiento, por lo que a distancia se vería como un coche muerto estrelló a través de una pared, entonces en enfoque... Zas, luces, niebla y el ruido del motor!

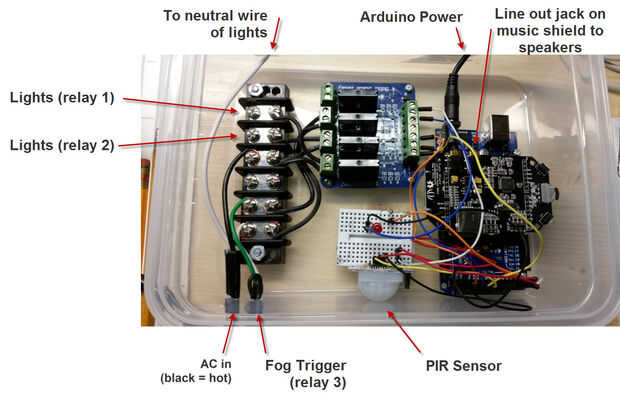

En todos, he usado estos componentes:
- Arduino Mega
- Escudo de la música de Seeed Studio (http://www.seeedstudio.com/depot/Music-Shield-p-64...
- Sensor PIR de Radio Shack
- Tablero de 4 relés de estado sólido
- un protoboard pequeño
- un bloque de terminales
- y un estuche plástico como un cuadro de proyecto
El escudo de la música encarga de tocar el mp3(s) de una tarjeta micro SD y envía el audio a una línea de salida que conectado a un sistema de altavoces de la computadora. Ese escudo ocupa una gran parte de los pines de arduino, pero el Mega te da pins de I/O adicionales (incluyendo los pines de 5V y tierra) para manejar el resto del circuito.
El PIR fue montado en un protoboard junto con un LED para mostrar su estado (para probar). Básicamente detecta cambios en el IR (está sintonizado para el calor del cuerpo) en su campo de visión. Hay un montón de grandes tutoriales para estos sensores en línea, así que no entraré en los detalles de la conexión, pero es bastante sencillo - alimentación con 5 voltios y observe su pin de salida alta/baja. Quizás tenga que utilizar cables más largos para el PIR por lo que puede ser colocado y en ángulo (por debajo de la hélice) para la detección de personas como se desee.
El bloque de terminales proporciona conexiones entre los relés y las luces y el disparador de la máquina de la niebla. El instructable "Control A niebla la máquina con su microcontrolador" por Jeff Haas () es una excelente descripción detallada de cómo utilizar la entrada de disparador de en más máquinas de la niebla. Esencialmente es sólo una cuestión o conmutación (cierre del relé) dos de los tres cables el cable disparador. Una vez más, este lado de las cosas es tensión de línea CA tan tenga cuidado!
He incluido un archivo de texto de uno de mis programas de Arduino. Mantiene un sistema de luces (las vigas bajo) todo el tiempo. Cuando el PIR detecta movimiento, el otro conjunto de luces se encienden y la niebla se inicia junto con el un ruido de motor revving. Después de jugar el rev del motor, la niebla se apaga cuando se detiene el movimiento, y hay un período de enfriamiento, mientras que los brillos están apagados otra vez. Hay un montón de posibilidades, así que Diviértete organizando algo!
