ECG en su computadora portátil! (1 / 8 paso)

Paso 1: Planes y esquemas de diseño

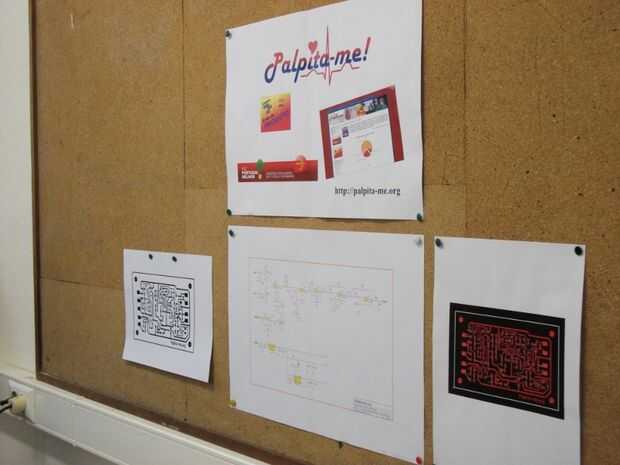

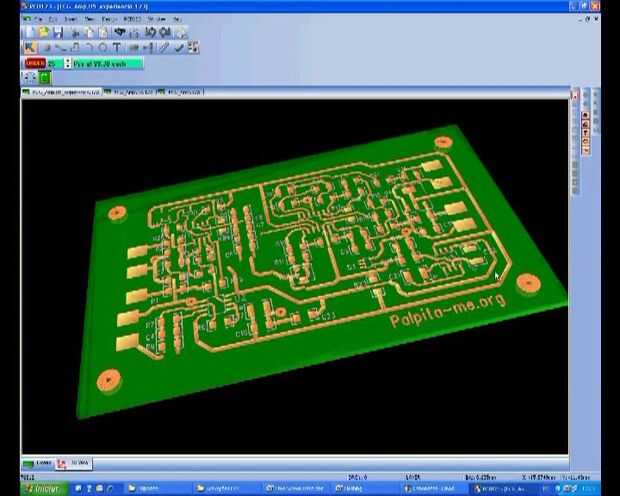

Esquemas de Junta filtro amplificador ECG nuestra se deriva de un manual de aplicación de Analog Devices . Hemos adaptado y complementado para adaptarse a nuestras necesidades y nos PCB123 esquemático para dibujar los esquemas de circuito. Luego, utilizamos PCB123 Layout para dibujar el tablero real. PCB123 es un gran programa y es completamente gratis, así que usted puede obtenerlo aquí.

La unidad de microprocesador fue hecha por un miembro de nuestro equipo hace algunos años y en su núcleo reside un microcontrolador PIC.

Para trazar los datos en una pantalla de ordenador portátil, necesitamos software que podría simular un osciloscopio. Para eso utilizamos la excelente (y gratuita) Oscilloscope.dll, escrito por Michael Bernstein. Le damos las gracias por su apoyo.

Además, también preparamos una lista de componentes que es demasiado grande para aparecer aquí. De nuestro sitio web, usted puede descargar esta lista, cada esquema y el diseño que hemos hecho.
